7.3.
Cambio de una tarjeta controladora
La tarjeta puede ser cambiada frontalmente sin tener que desinstalar el marcador.
1. Quite el panel frontal del módulo donde está montada la tarjeta controladora a cambiar, como se describe en
el apartado 1-3 del capítulo 7.2.
2. Desatornille las cuatro tuercas de sujeción del soporte metálico de todas las tarjetas de visualización (Fig. 7.3-
2), situadas en los dos extremos del soporte, usando una llave de 10 mm.
3. Separe del fondo del marcador el soporte donde están montadas las tarjetas de visualización (Fig. 7.3-3):
tenga cuidado de no estropear las tarjetas de visualización ni los cables de conexión.
4. Localice la tarjeta (o tarjetas) controladora montada dentro del soporte (Fig. 7.4), a la que están conectadas
las tarjetas de visualización defectuosas; quite de la tarjeta todos los conectores anotando su posición.
5. Desatornille las cuatro tuercas de sujeción de la tarjeta controladora (Fig. 7.4) con un destornillador de 5,5 mm
y sáquela de su alojamiento.
6. Configure los microinterruptores de la tarjeta controladora nueva como en la anterior (véase también el
capítulo 8) y fíjela en el mismo alojamiento.
7. Vuelva a poner los conectores de la tarjeta controladora en su posición original. Después, vuelva a colocar el
soporte metálico de las tarjetas de visualización en el fondo del marcador y apriételo con las tuercas de
sujeción.
8. Monte de nuevo el panel frontal en el marcador.
9. Conecte el marcador a la corriente para comprobar el funcionamiento del módulo.

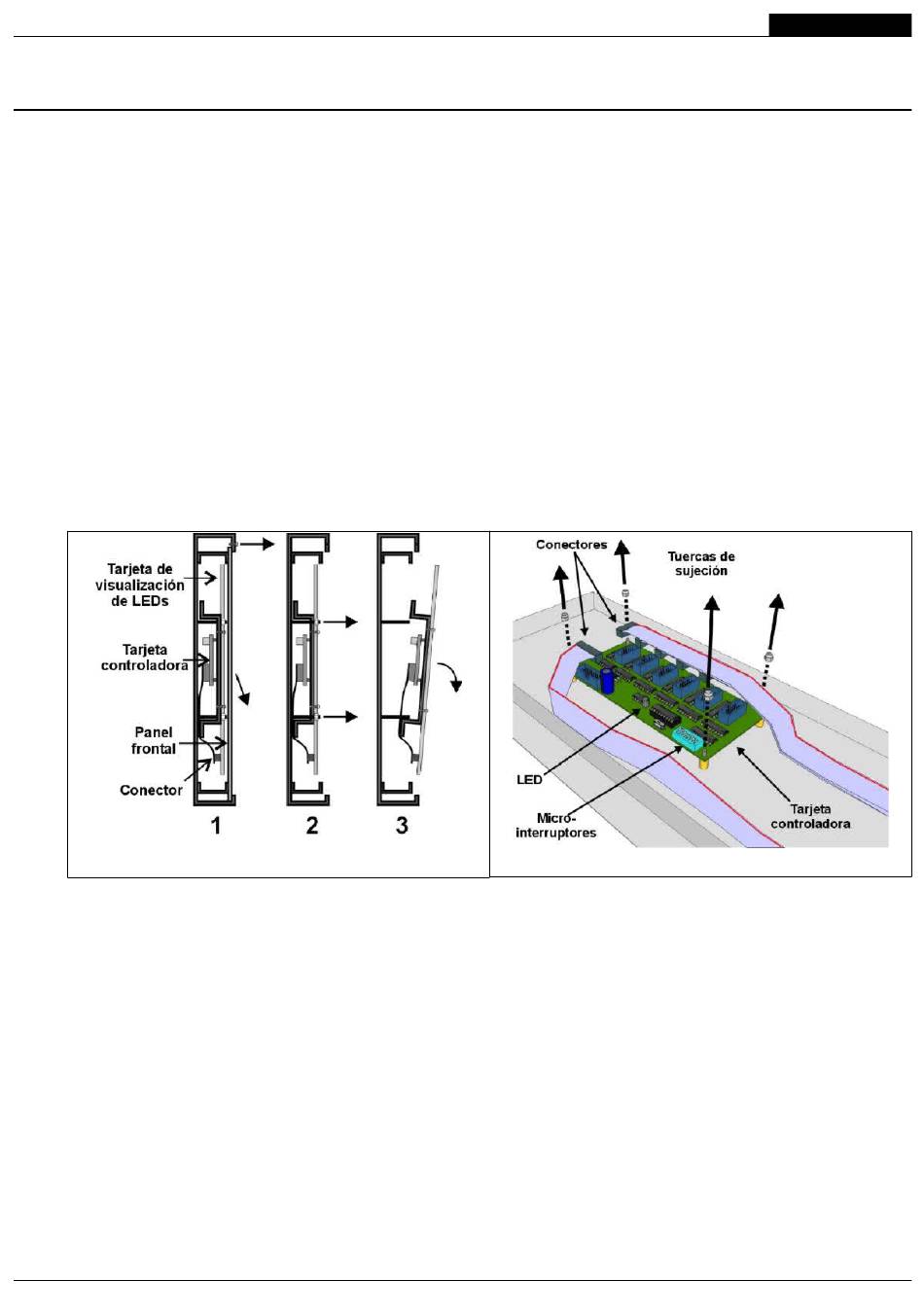

Fig. 7.3: Procedimiento para cambiar la tarjeta controladora
F
E
S
AVERO
LECTRONICS
RL
(vista lateral)
Fig. 7.4: Tarjeta controladora
