8.1.3 Un'intera scheda LED di visualizzazione del tabellone o parte di essa non si accende
1. Sostituire la relativa scheda di visualizzazione (vedere capitolo 8.2).
2. Cambiare il cavo di collegamento tra la scheda di visualizzazione e quella di controllo.
3. Sostituire la scheda di controllo (vedere capitolo 8.3).
8.1.4 Il tabellone ha poca luminosità
1. Verificare il livello impostato: per tale funzionalità vedere le istruzioni della Console di comando.
8.1.5 In un modulo del tabellone, un intero gruppo di schede LED non si accende
1. Sostituire la scheda di controllo (vedere capitolo 8.3).
2. Effettuare le seguenti operazioni, le quali richiedono l'intervento di un tecnico qualificato:
3. disinstallare dalla parete il tabellone e distenderlo sul pavimento;
a) aprire il vano dell'Unità di alimentazione (Fig. 3.5);
b) individuare il fusibile corrispondente al connettore dove è collegato il cavo piatto proveniente dal modulo
guasto e verificarne l'integrità;
c) sostituire il fusibile se non fosse integro, altrimenti sostituire la scheda H
4. Cambiare il cavo di collegamento tra il modulo ed l'Unità di alimentazione.
8.1.6 L'avviso sonoro non funziona
1. Verificare il livello impostato: per tale funzionalità vedere le istruzioni della Console di comando.
2. Verificare la durata impostata: per tale funzionalità vedere le istruzioni della Console di comando.
3. Sulla Console di comando, azionare manualmente il suono.
4. Effettuare le seguenti operazioni, le quali richiedono l'intervento di un tecnico qualificato:
a) disinstallare dalla parete il tabellone e distenderlo sul pavimento;
b) aprire il vano dell'Unità di alimentazione (Fig. 3.5);
c) dopo aver sconnesso i cavi piatti di collegamento ai moduli (vedere capitolo 3.2) rimuovere l'Unità di
alimentazione;
d) individuare l'avvisatore acustico (Clacson), scollegarne i cavi e provare ad alimentarlo direttamente con
una tensione continua +24 Vdc, facendo attenzione alla polarità (cavo rosso: +);
e) se non viene emesso alcun suono, sostituire il clacson, altrimenti sostituire la scheda H
connettori.
8.2. Sostituzione di una scheda LED di visualizzazione
È possibile eseguire la sostituzione agendo
frontalmente,
disinstallare il tabellone.
1. Scollegare l'alimentazione del tabellone
elettronico.
2. Con un cacciavite a croce, dal modulo
dove è presente la scheda da sostituire,
svitare le due viti di blocco del pannello
trasparente frontale (Fig. 8.1, Fig. 8.2-1).
3. Far scorrere verso l'alto il pannello frontale,
poi estrarlo leggermente alla base (Fig.
8.2-2) e quindi sfilarlo in basso dal suo
alloggiamento (Fig. 8.2-3).
4. Con il cacciavite, togliere le viti di fissaggio
della scheda LED di visualizzazione da
sostituire; allontanare
scheda dalla sua posizione (Fig. 8.2-4) per
estrarre il connettore del cavo piatto di
collegamento.
5. Inserire il connettore del cavo piatto nella
nuova scheda, quindi fissarla con le viti.
6. Riposizionare e fissare sul tabellone il
pannello frontale.
F E S
AVERO LECTRONICS RL
senza la necessità
leggermente
di

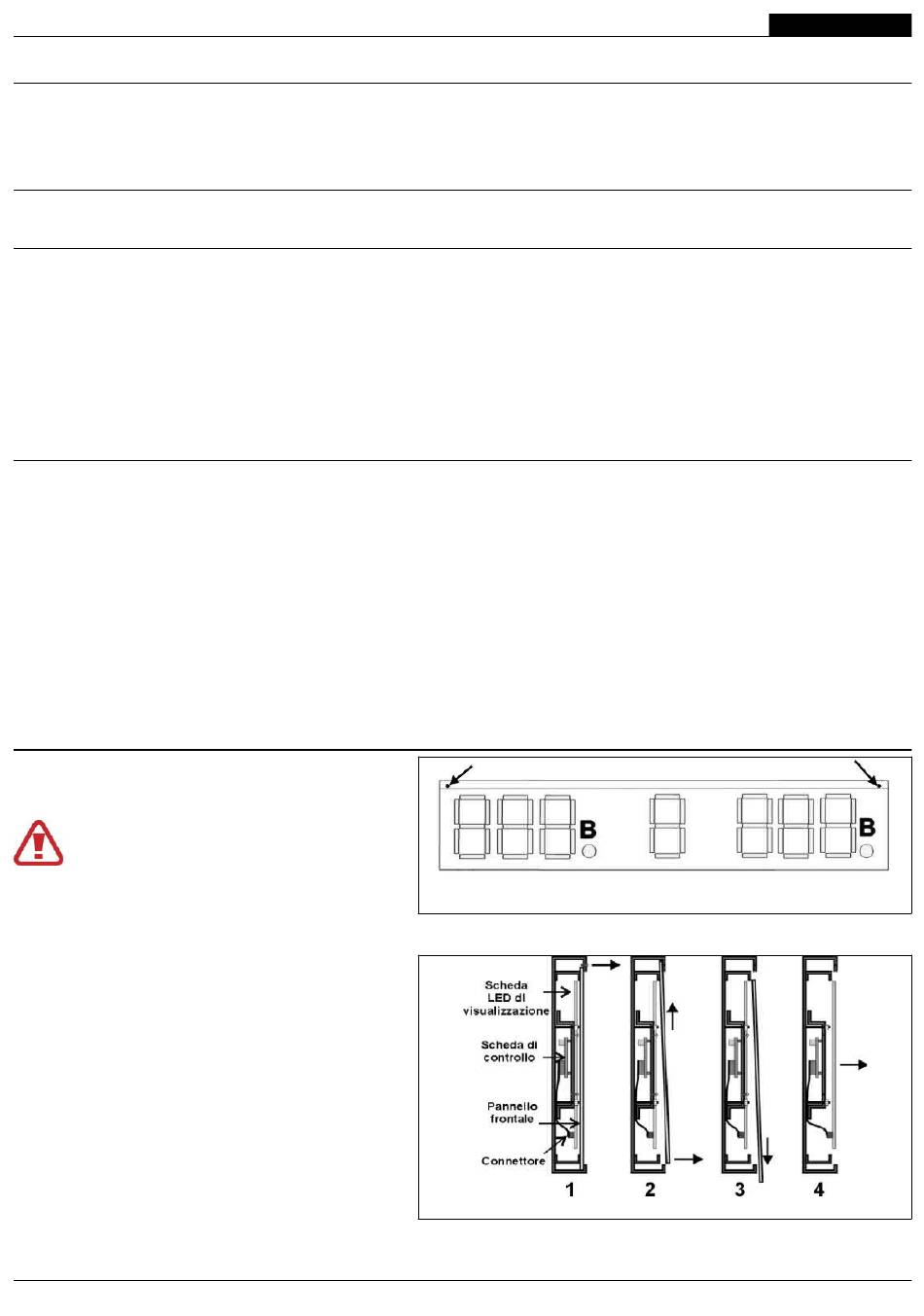

Fig. 8.1: Viti di fissaggio del pannello frontale
la
Fig. 8.2: Sostituzione scheda di visualizzazione (Vista laterale)
