DEUTSCH
c) Wenn sie noch immer ausgeschaltet bleibt, die Versorgung trennen und die elektronische Platine
innerhalb der Versorgungseinheit auswechseln, andernfalls das vorab in den Steckverbinder "SERIAL
DATA INPUT" eingesteckte Kabel ersetzen.
8.1.3 Eine ganze LED-Platine der Anzeigetafel oder ein Teil von ihr schaltet sich nicht ein
1. Die entsprechende Anzeigeplatine ersetzen (siehe Kapitel 8.2).
2. Das Anschlusskabel zwischen der Anzeigeplatine und der Steuerplatine wechseln.
3. Die Steuerplatine ersetzen (siehe Kapitel 8.3).
8.1.4 Die Anzeigetafel ist zu dunkel
1. Eingestellte Stufe überprüfen. Für diese Funktion siehe die Anleitung der Bedienkonsole.
8.1.5 An einem Modul der Anzeigetafel schaltet sich eine gesamte Gruppe von LED-Platinen nicht ein
1. Die Steuerplatine ersetzen (siehe Kapitel 8.3).
2. Für die folgenden Vorgänge ist der Eingriff eines Fachtechnikers anzufordern:
a) Die Anzeigetafel von der Wand abmontieren und auf den Fußboden legen;
b) Das Fach der Versorgungseinheit öffnen (Abb.3.5);
c) Die Schmelzsicherung des Steckverbinders kontrollieren, an welchen das Flachkabel des defekten
Moduls angeschlossen ist;
d) Sollte die Schmelzsicherung nicht unversehrt sein, so wechseln Sie diese aus, andernfalls die
Steckverbinderplatine ersetzen.
3. Das Anschlusskabel zwischen dem Modul und der Versorgungseinheit wechseln.
8.1.6 Die Hupe funktioniert nicht
1. Eingestellte Stufe überprüfen. Für diese Funktion siehe die Anleitung der Bedienkonsole.
2. Eingestellte Dauer überprüfen. Für diese Funktion siehe die Anleitung der Bedienkonsole.
3. Tonsignal auf der Bedienkonsole von Hand aktivieren.
4. Für die folgenden Vorgänge ist der Eingriff eines Fachtechnikers anzufordern:
a) Die Anzeigetafel von der Wand abmontieren und auf den Fußboden legen;
b) Das Fach der Versorgungseinheit öffnen (Abb.3.5);
c) Die Flachkabel der Module trennen (siehe Kapitel 3.2) und dann die Versorgungseinheit abnehmen;
d) Die für die Hupe zuständigen Kabel trennen und die Hupe direkt mit einer Gleichspannung von +24 Vdc
versorgen, hierbei auf die Polarität achten (rotes Kabel: +);
e) Wenn kein Ton ertönt, die Hupe ersetzen, andernfalls die Steckverbinderplatine ersetzen.
8.2. Ersetzen einer Anzeigeled-Platine
Die Platine kann von vorne ausgewechselt
werden, ohne die Anzeigetafel abmontieren
zu müssen.
1. Die elektronische
Stromnetz trennen.
2. Von dem Modul, an dem sich die zu
ersetzende Platine befindet, die beiden
Befestigungsschrauben des transparenten
Frontpaneels
Kreuzschraubenzieher
(Abb.8.1, 8.2-1).
3. Das Frontpaneel nach oben laufen lassen
und dann
herausziehen (Abb.8.2-2). Danach das
Paneel unten
herausziehen (Abb.8.2-3).
4. Die Befestigungsschrauben der Platine
des Anzeigeleds, die ersetzt werden soll,
mit dem
abschrauben; die Platine etwas von ihrer
Aufnahme entfernen (Abb.8.2-4), um den Steckverbinder des Flachanschlusskabels heraus zu ziehen.
00236-M01-03-ML - Series FS-1xx scoreboard installation
Anzeigetafel
mit einem
abschrauben
etwas aus der Basis
aus seinem
Kreuzschraubenzieher
vom

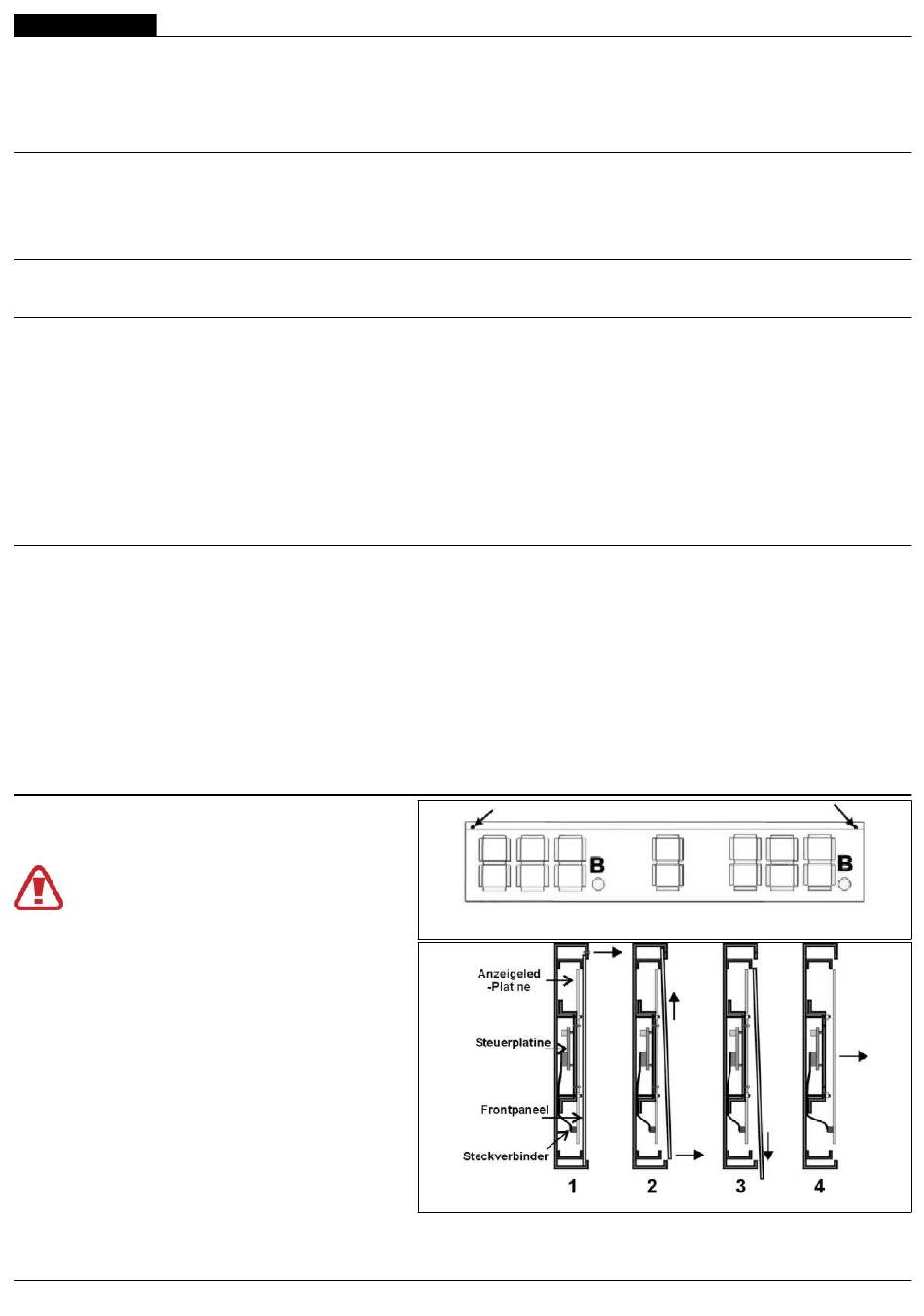

Abb. 8.1: Befestigungsschrauben des Frontpaneels
Sitz
Abb. 8.2: Ersetzen der Anzeigeplatine (Seitenansicht)
