5. Den Steckverbinder des Flachanschlusskabels in die neue Platine stecken, danach die Platine mit den
Schrauben befestigen.
6. Das Frontpaneel wider auf der Anzeigetafel positionieren und befestigen.
7. Die Anzeigetafel erneut an das Stromnetz anschließen, um den Betrieb der neuen Platine zu überprüfen.
8.3. Ersetzen einer neuen Steuerplatine
Die Platine kann von vorne ausgewechselt werden, ohne die Anzeigetafel abmontieren zu müssen.
1. Am Modul, an dem die Steuerplatine eingesetzt ist, das Frontpaneel, wie im Kapitel 8.2, Abschnitte 1-3
beschrieben, entfernen.
2. Mit einem 10 mm Schlüssel die vier Befestigungsmuttern der Metallhalterung aller Anzeigeplatinen
abschrauben (Abb.8.3-2). Die Muttern sind an den beiden Enden der Halterung angebracht.
3. Die Halterung, wo alle Anzeigeplatinen befestigt sind, von der Wand der Anzeigetafel entfernen (Abb.8.3-3):
bitte vorsichtig vorgehen, damit weder die Anzeigeplatinen noch die Anschlusskabel beschädigt werden.
4. Die auf der Innenseite der Halterung untergebrachte Steuerplatine (oder Platinen) (Abb.8.4), an welche die
nicht funktionierenden Anzeigeplatinen angeschlossen sind, bestimmen; danach alle Steckverbinder aus der
Platine herausnehmen und deren Position Vermerken.
5. Mittels eines 5,5 mm Schlüssels die 4 Befestigungsschrauben der Steuerplatine abschrauben (Abb.8.4) und
sie aus ihrem Sitz entfernen.
6. Die Mikroschalter der neuen Steuerplatine wie die der alten Steuerplatine einstellen (siehe auch Kapitel 9) und
die neue Steuerplatine in ihrer Aufnahme befestigen.
7. Die Steckverbinder der Steuerplatine wieder an ihrem ursprünglichen Sitz einstecken; dann die Metallhalterung
der Anzeigeplatinen wieder an der Wand der Anzeigetafeln positionieren und sie mit den entsprechenden
Befestigungsmuttern befestigen.
8. Das Frontpaneel wider auf der Anzeigetafel positionieren und befestigen.
9. Die Anzeigetafel erneut an das Stromnetz anschließen, um den Betrieb des Moduls zu überprüfen.

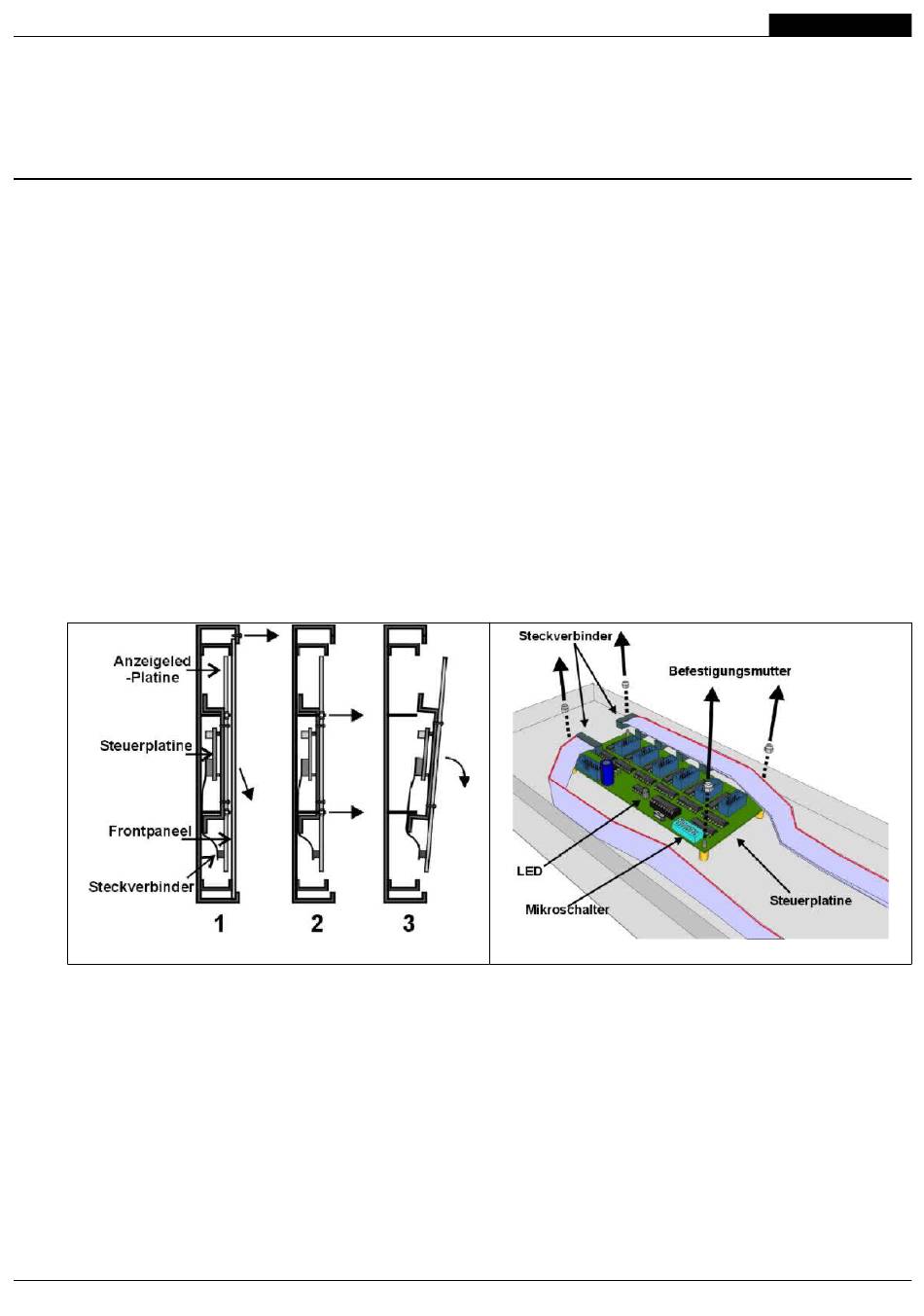

Abb. 8.3: Ersetzen der Steuerplatine (Seitenansicht)
F E S
AVERO LECTRONICS RL
55 / 56 00236-M01-03-ML - Series FS-1xx scoreboard installation
Abb. 8.4: Steuerplatine
