ITALIANO
7. Alimentare nuovamente il tabellone per verificare il funzionamento della nuova scheda.
8.3. Sostituzione di una scheda di controllo
È possibile eseguire la sostituzione agendo frontalmente, senza la necessità di disinstallare il tabellone.
1. Nel modulo dove è inserita la scheda di controllo da sostituire, togliere il pannello frontale come descritto nel
capitolo 8.2, paragrafi 1-3.
2. Con una chiave da 10 mm svitare i quattro dadi di fissaggio del supporto metallico di tutte le schede di
visualizzazione (Fig. 8.3-2), situati alle due estremità dello stesso.
3. Allontanare dal fondo del tabellone il supporto dove sono fissate le schede di visualizzazione (Fig. 8.3-3): fare
attenzione a non rovinare le schede di visualizzazione ed i cavi dei collegamenti.
4. Individuare la scheda (o le schede) di controllo, alloggiata nella parte interna del supporto (Fig. 8.4), alla quale
sono collegate le schede di visualizzazione non funzionanti; estrarre da essa tutti i connettori prendendo nota
della loro posizione.
5. Mediante una chiave da 5,5 mm svitare i 4 dadi di blocco della scheda di controllo (Fig. 8.4) e quindi toglierla
dalla sede.
6. Impostare i microinterruttori della nuova scheda di controllo come in quella sostituita (vedere anche capitolo 9)
e fissarla nella stessa sede.
7. Reinserire i connettori della scheda di controllo nella loro posizione originaria; quindi riposizionare il supporto
metallico delle schede di visualizzazione sul fondo del tabellone e serrarlo con gli appositi dadi di blocco.
8. Riposizionare e fissare sul tabellone il pannello frontale.
9. Alimentare nuovamente il tabellone per verificare il funzionamento del modulo.

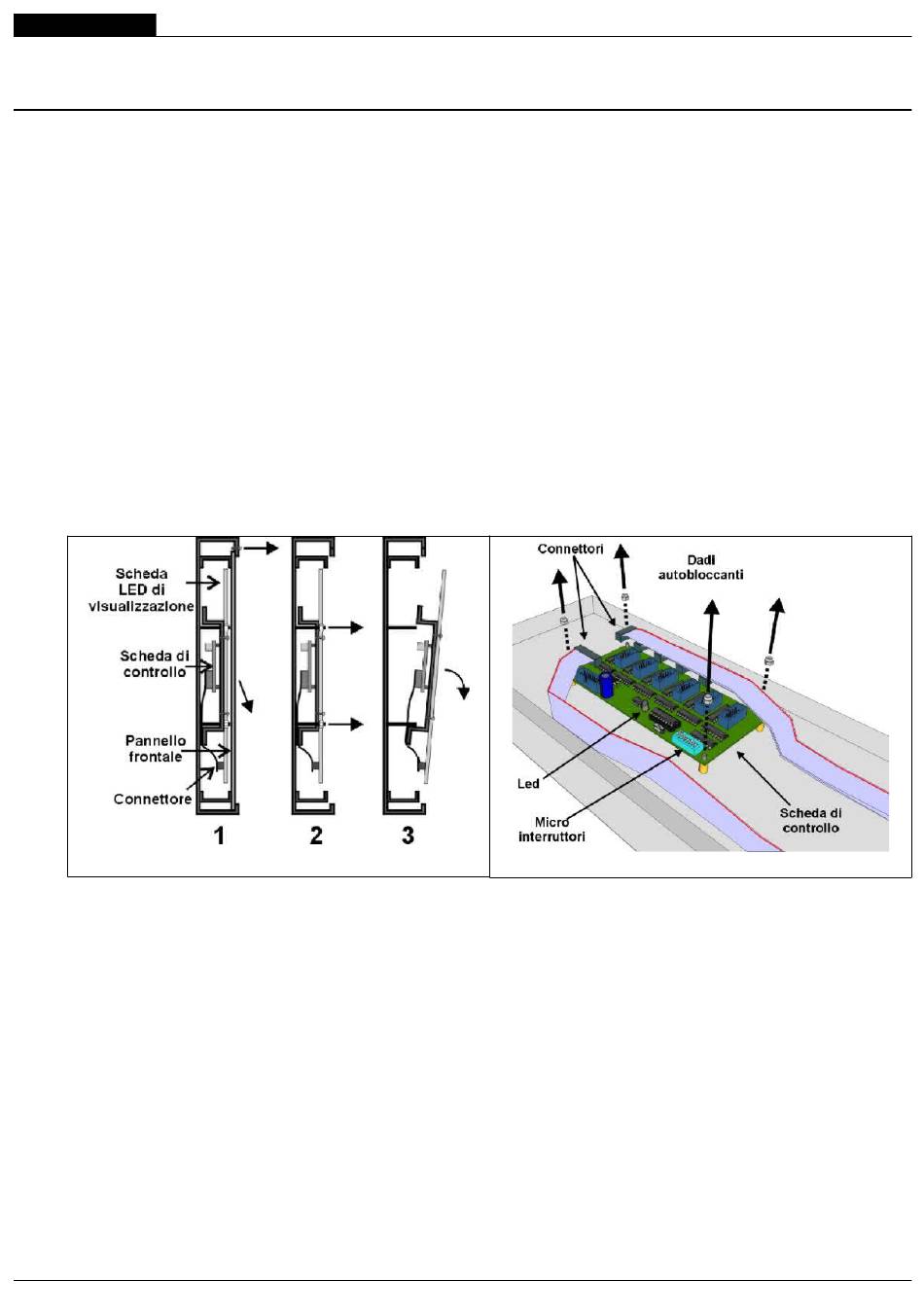

Fig. 8.3: Sostituzione scheda controllo (Vista laterale)
00236-M01-03-ML - Series FS-1xx scoreboard installation
Fig. 8.4: Scheda di controllo
