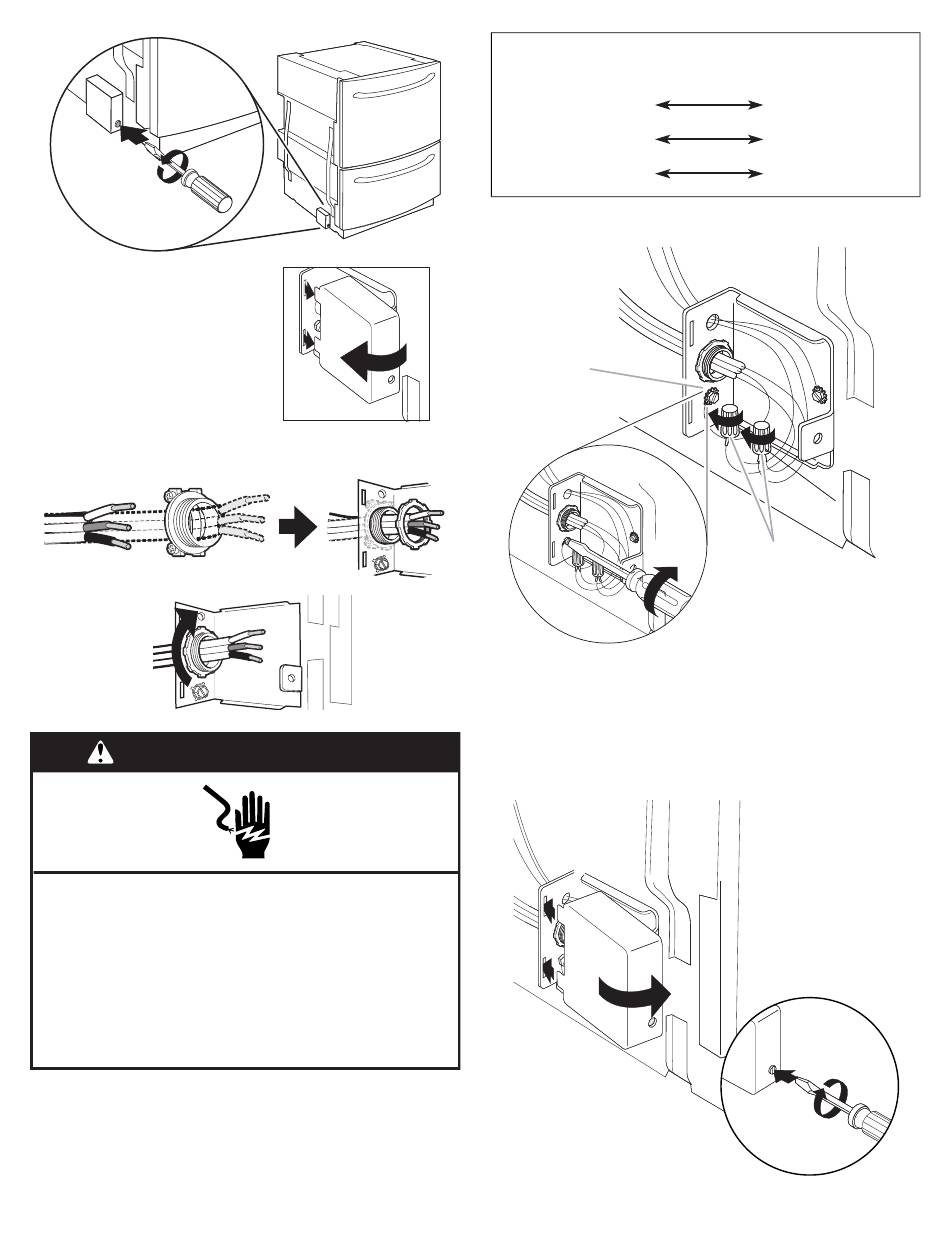

2. Insérer les conducteurs électriques à travers le serre-câble;
fixer le serre-câble sur la plaque du boîtier de raccordement.
AVERTISSEMENT
Risque de choc électrique
Relier le lave-vaisselle à la terre d'une méthode
électrique.
Brancher le fil relié à la terre au connecteur vert relié à
la terre dans la boîte de la borne.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
3. Raccorder les conducteurs à l'aide de connecteurs de fils de
taille appropriée pour le raccordement des conducteurs du
câble et des conducteurs de calibre 16 du lave-vaisselle,
comme suit.
42
Conducteur
d'alimentation :
Blanc
Noir
Conducteur de
liaison à la terre
4. Fixer le conducteur de liaison à la terre sous la vis verte de
liaison à la terre.
A
A. Fixer le conducteur de liaison à la terre sous la vis verte de
liaison à la terre.
B. Connecter ensemble les conducteurs blancs et les
conducteurs noirs.
5. Réinstaller le couvercle du boîtier de raccordement électrique.
Veiller à ce que tous les conducteurs soient bien placés à
l'intérieur du boîtier.
Conducteur dans
le boîtier de
l'appareil :
Blanc
Noir
Connecteur de
liaison à la terre
B
