Configuration De Câblage Pour Commande De Frein Mécanique; Configuration De Câblage Pour Le Codeur - Danfoss VLT FC 302 Manuel De Configuration

Exemples d'applications
Remarques/commentaires :
Si la limite dans la surveillance du signal de retour est dépassée,
l'avertissement 90, Surv. codeur apparaît. Le SLC surveille l'avertis-
sement 90, Surv. codeur et s'il devient VRAI, le relais 1 est
déclenché.
L'équipement externe peut nécessiter un entretien. Si l'erreur de
signal de retour redescend sous la limite en moins de 5 s, le
variateur continue à fonctionner et l'avertissement disparaît.
Réinitialiser le relais 1 en appuyant sur [Reset] sur le LCP.
Tableau 12.13 Configuration de câblage pour une configuration
de relais avec contrôleur logique avancé

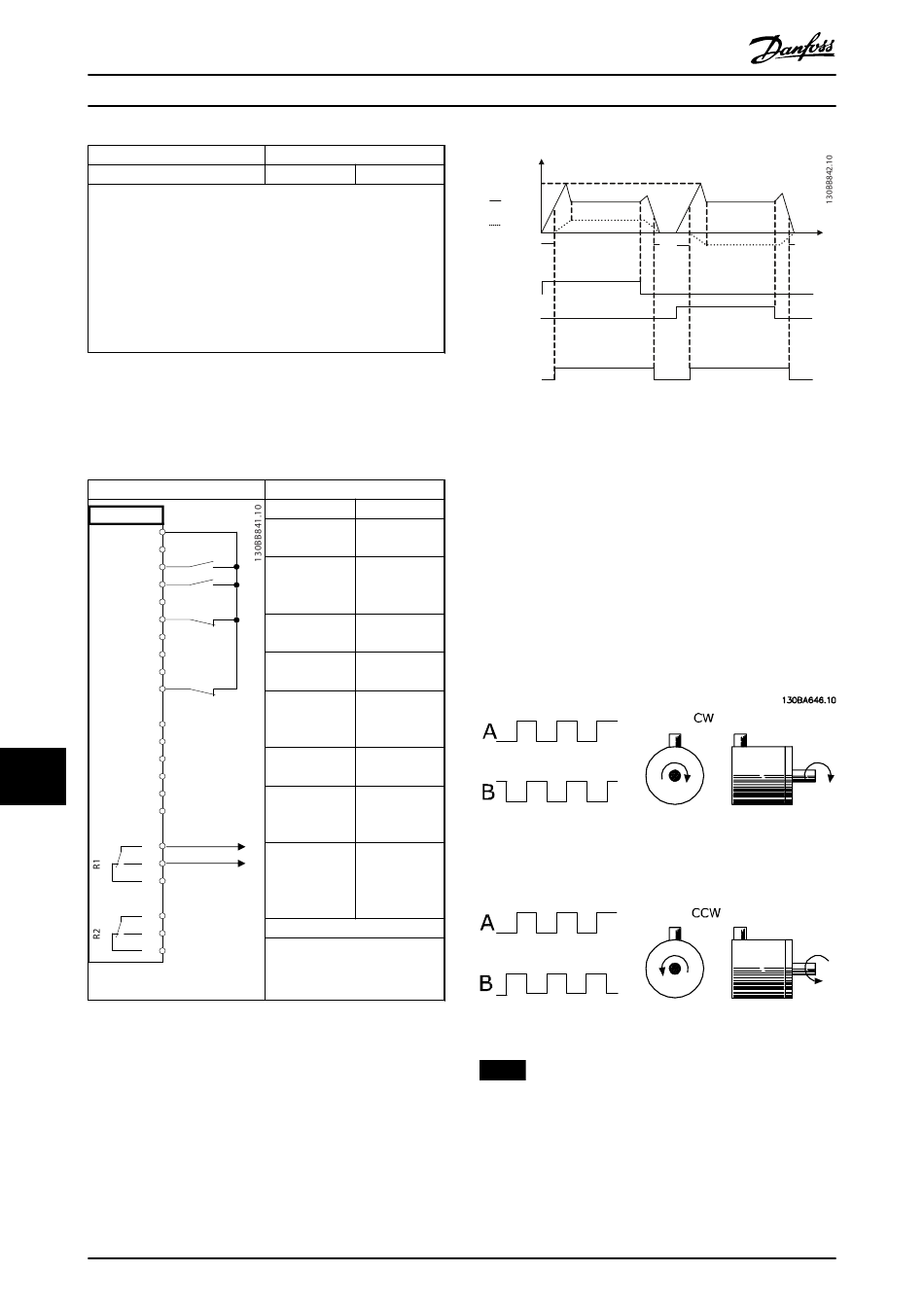

12.11 Configuration de câblage pour
commande de frein mécanique
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
12 12
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
Tableau 12.14 Configuration de câblage pour commande de
frein mécanique
194
VLT® AutomationDrive FC 302
Paramètres
Fonction Réglage
Paramètres
Fonction Réglage
Paramétre 5-40 [32] Ctrl frein
Fonction relais mécanique
Paramétre 5-10 [8] Démarrage*
Terminal 18
Digital Input
Paramétre 5-11 [11] Démarrage
E.digit.born.19 avec inv.
Paramétre 1-71 0,2
Retard démar.
Paramétre 1-72 [5] VVC+/Flux
Fonction au sens hor.
démar.
Paramétre 1-76 I
m,n
Courant Démar.
Paramétre 2-20 Dépend de
Activation l'application
courant frein.
Paramétre 2-21 Moitié du
Activation glissement
vit.frein[tr/mn] nominal du
moteur
* = valeur par défaut
Remarques/commentaires :
Danfoss A/S © 12/2017 Tous droits réservés.
1-76
Current
Speed
1-71
Start (18)
Start
reversing (19)
Relay output
Open
Closed
Illustration 12.5 Commande de frein mécanique
12.12 Configuration de câblage pour le
codeur
Le sens de rotation du codeur, identifié en regardant
l'extrémité de l'arbre, est déterminé par l'ordre des
impulsions entrant dans le variateur. Voir le Illustration 12.6.
•
Le sens horaire (CW) signifie que le canal A est 90
degrés électriques avant le canal B.
•
Le sens antihoraire (CCW) signifie que le canal B
est 90 degrés électriques avant A.
Illustration 12.6 Déterminer le sens de rotation du codeur
AVIS!
Longueur max. de câble 5 m (16 pi).
Time
2-21 1-71
2-21
MG38C204
