paramètres. Les mesures du circuit principal (par exemple, la tension du bus CC, et la température de l'unité) ne sont pas disponibles
lorsque le variateur n'est pas connecté au réseau.
Si le variateur de fréquence est alimenté par une tension 24 V DC externe, utilisez une diode dans la borne nº 6 (ou nº 12) pour
empêcher le courant de circuler en sens inverse. Installez un fusible de 1 A dans la ligne 24 V DC pour chaque variateur de
fréquence. La consommation de courant maximale pour chaque variateur est de 1 A à partir de l'alimentation externe.
-G1 Alimentation
ext +24 VCC
-F1
-F2
1A gG/
Classe CC

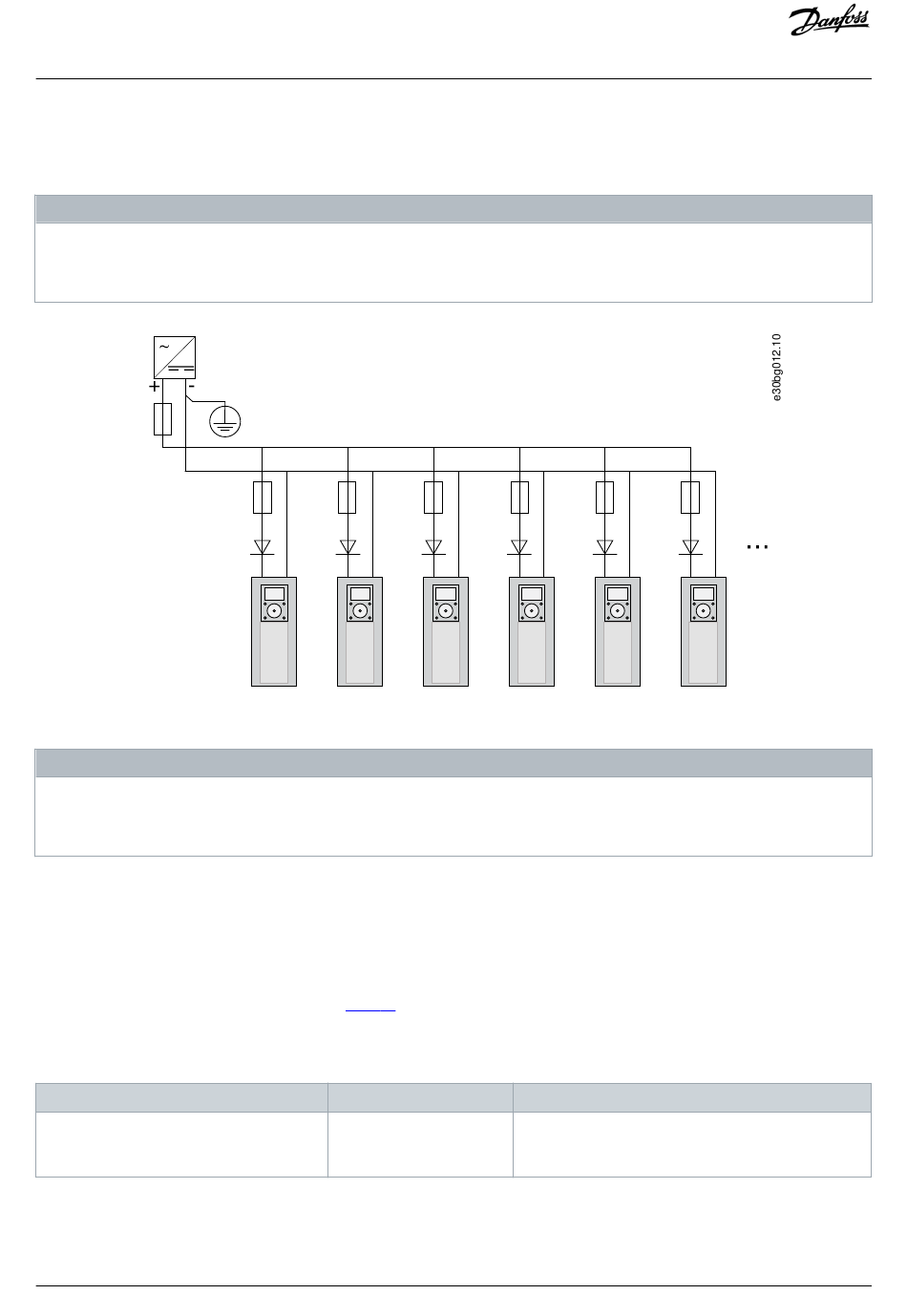

Illustration 30: Branchement en parallèle des entrées 24 V avec de multiples variateurs de fréquence
La terre d'E/S de l'unité de commande n'est pas isolée de la terre de châssis/protection par mise à la terre. Dans l'installation,
tenez compte des différences de potentiel entre les points de mise à la terre. Nous recommandons d'utiliser une isolation
galvanique dans les circuits d'E/S et 24 V.
7.3 Câblage de l'unité de commande
7.3.1 Sélection des câbles de commande
Les câbles de commande doivent être des câbles blindés multiconducteurs d'une section minimale de 0,5 mm
amples informations sur les types de câble, voir le
(14 AWG) pour les bornes de la carte de relais et de 1,5 mm
Tableau 12: Couples de serrage des câbles de commande
La borne
Bornes relais et thermistance
