Procédure
1. Une fois le variateur déballé, examinez-le afin de vous assurer de l'absence de dommages pendant le transport.
Si le variateur a été endommagé durant le transport, contactez d'abord la compagnie d'assurance du chargement ou le
transporteur.
2. Pour vérifier la conformité de la livraison, comparez les données de commande aux données figurant sur l'étiquette de l'emballage,
voir 3.3 Étiquette de l'emballage.
Si la livraison ne correspond pas à la commande, contactez immédiatement le fournisseur.
3. Pour vous assurer que le contenu de la livraison est correct et complet, comparez le code de type du produit au code de type, voir
3.4 Description du code de
4. Assurez-vous que le sac d'accessoires contient les éléments indiqués sur la figure. Ces accessoires font partie de l'installation
électrique. Le contenu du sac d'accessoires varie selon les différentes tailles de coffret et les différentes protections nominales.
FR4-FR6
1
2
1 Bornes de mise à la terre (FR4, FR5), 2 pièces
3 Passe-fils en caoutchouc (la taille varie d'une classe à
l'autre), 3 pièces
5 Vis, M4x10, 5 pièces
7 Colliers de mise à la terre du conducteur de mise à la terre
(FR6), 2 pièces

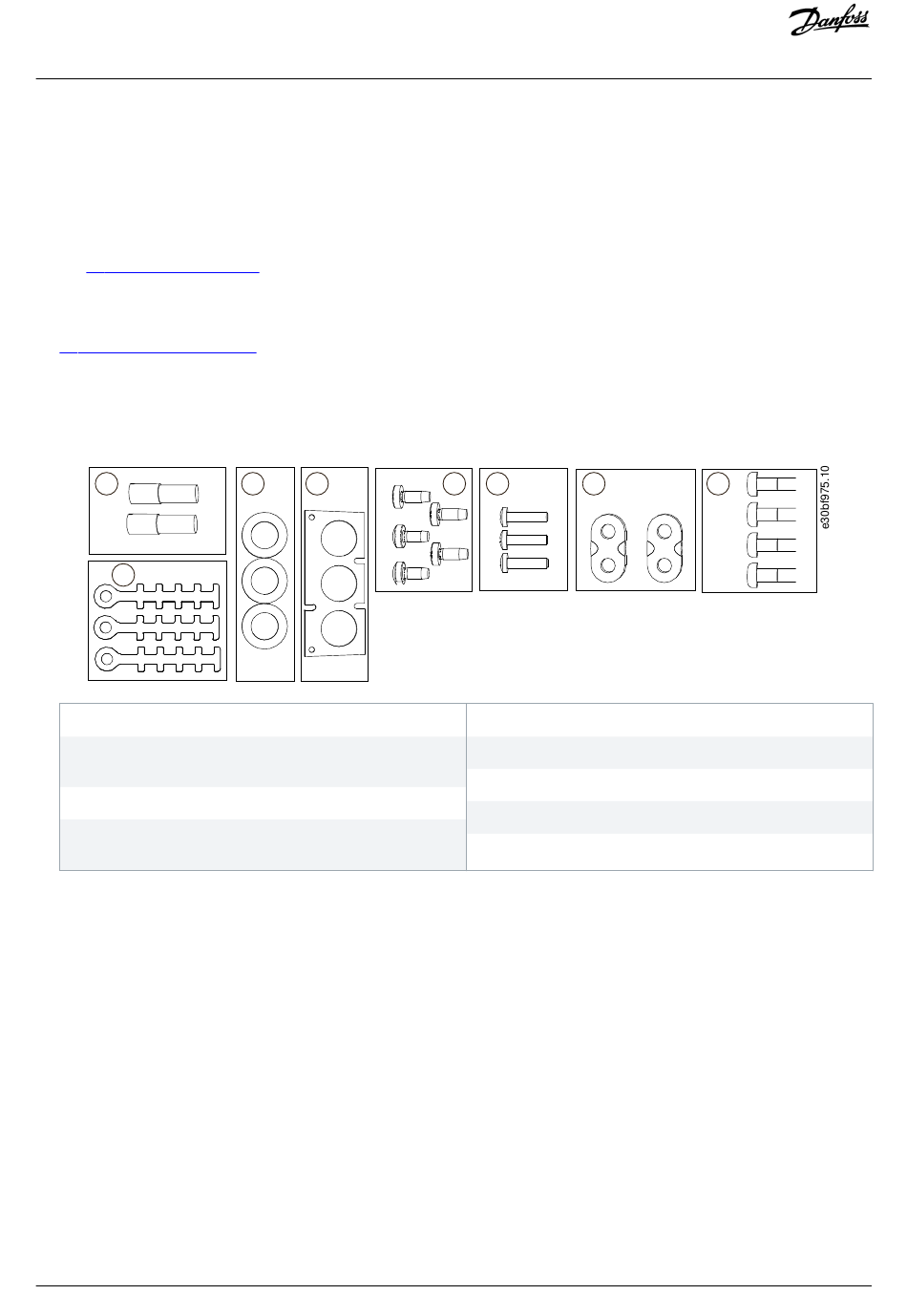

Illustration 6: Contenu du sac d'accessoires pour FR4-FR6
FR7-8
30 | Danfoss A/S © 2019.05
type.
3 4 5 6 7
2 Colliers de mise à la terre du câble de commande, 3 pièces
4 Plaque d'entrée des câbles
6 Vis, M4x16, 3 pièces
8 Vis de mise à la terre M5x16 (FR6), 4 pièces
Réception de la livraison
8
