Guide d'utilisation | VACON® NXS/NXP à
refroidissement par air
Les références de paramètre des E/S sur le panneau de commande et NCDrive sont les suivantes : An.IN:A.1, An.IN:A.2, DigIN:A.1,
DigIN:A.2, DigIN:A.3, DigIN:A.4, DigIN:A.5, DigIN:A.6, AnOUT:A.1 et DigOUT:A.1.
Pour utiliser la tension de commande de sortie +24 V/EXT+24 V :
• câblez la tension de commande +24 V aux entrées digitales via un commutateur externe. OU
• utilisez la tension de commande pour mettre sous tension des équipements externes, tels que des codeurs et des relais auxiliaires.
La charge totale spécifiée sur toutes les bornes de sortie +24 V/EXT+24 V disponibles ne peut pas être supérieure à 250 mA.
La charge maximale sur la sortie +24 V/EXT+24 V est de 150 mA par carte. Si une sortie +24 V/EXT+24 V est présente sur la carte, elle est
protégée localement contre les courts-circuits. En cas de court-circuit d'une des sorties +24 V/EXT+24 V, les autres restent sous tension
grâce à la protection locale.
A Maximum 150 mA
C Maximum 250 mA

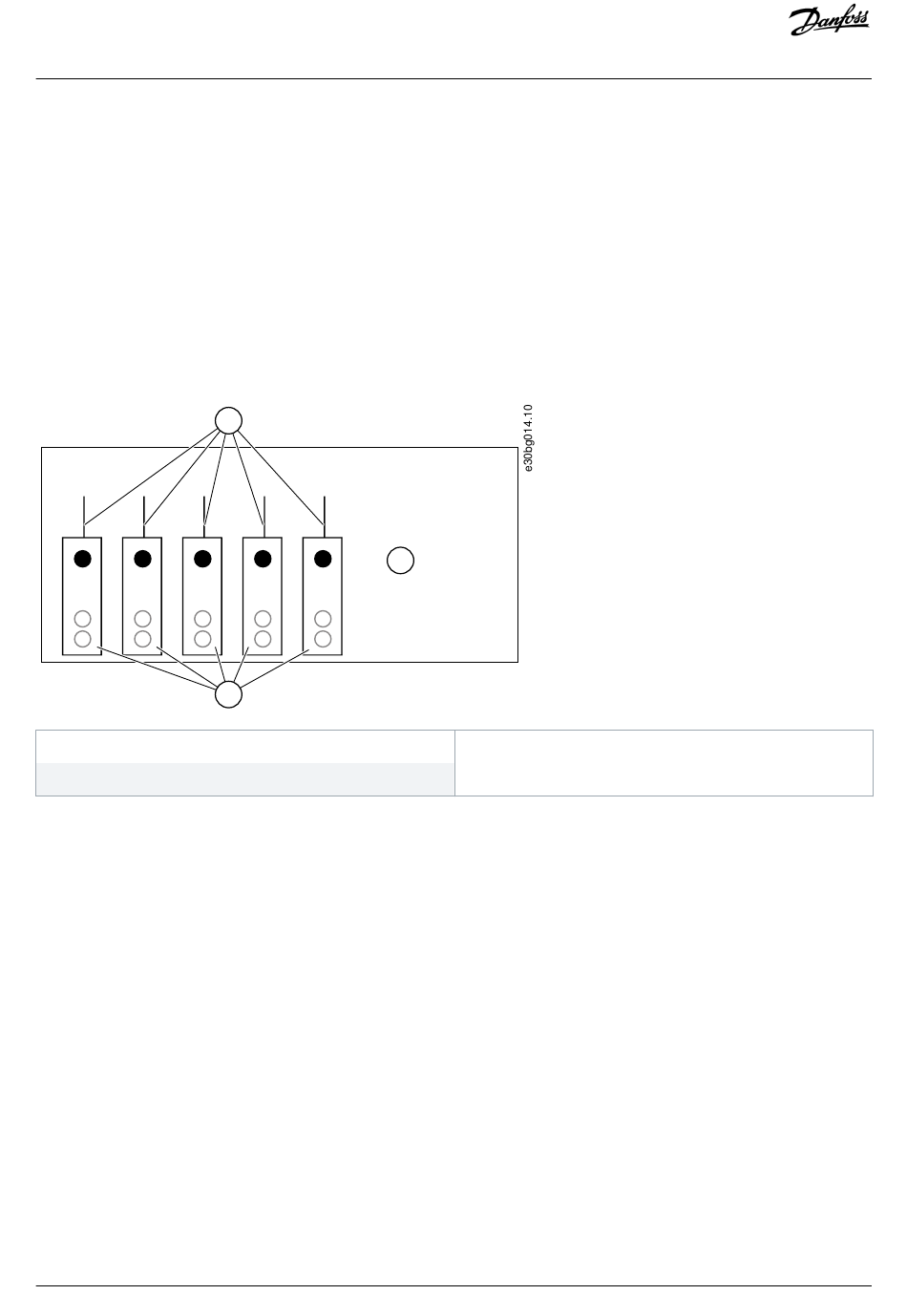

Illustration 32: Charges maximales sur la sortie +24 V/EXT+24 V
7.3.2.1 Inversions du signal d'entrée digitale
Le niveau de signal actif est différent lorsque les entrées communes CMA et CMB (bornes 11 et 17) sont raccordées à +24 V ou à la terre
(0 V).
La tension de commande 24 V et la terre pour les entrées digitales et les entrées communes (CMA, CMB) peuvent être internes ou
externes.
80 | Danfoss A/S © 2019.05
A
=
B
C
B Sortie +24 V
Unité de commande
DPD01224G
