Guide d'utilisation | VACON® NXS/NXP à
refroidissement par air
Procédure
1. Dénudez le câble moteur, le câble réseau et le câble de la résistance de freinage. Voir
2. Pour faire glisser les câbles à travers les passe-fils, coupez-les.
• Ne coupez pas les ouvertures de passe-fils plus que nécessaire pour les câbles utilisés.
• Si les passe-fils se replient lors du passage du câble, retirez légèrement le câble afin de redresser les passe-fils.
• Utilisez un passe-fils comme alternative au passe-fils dans les types où cela est nécessaire.

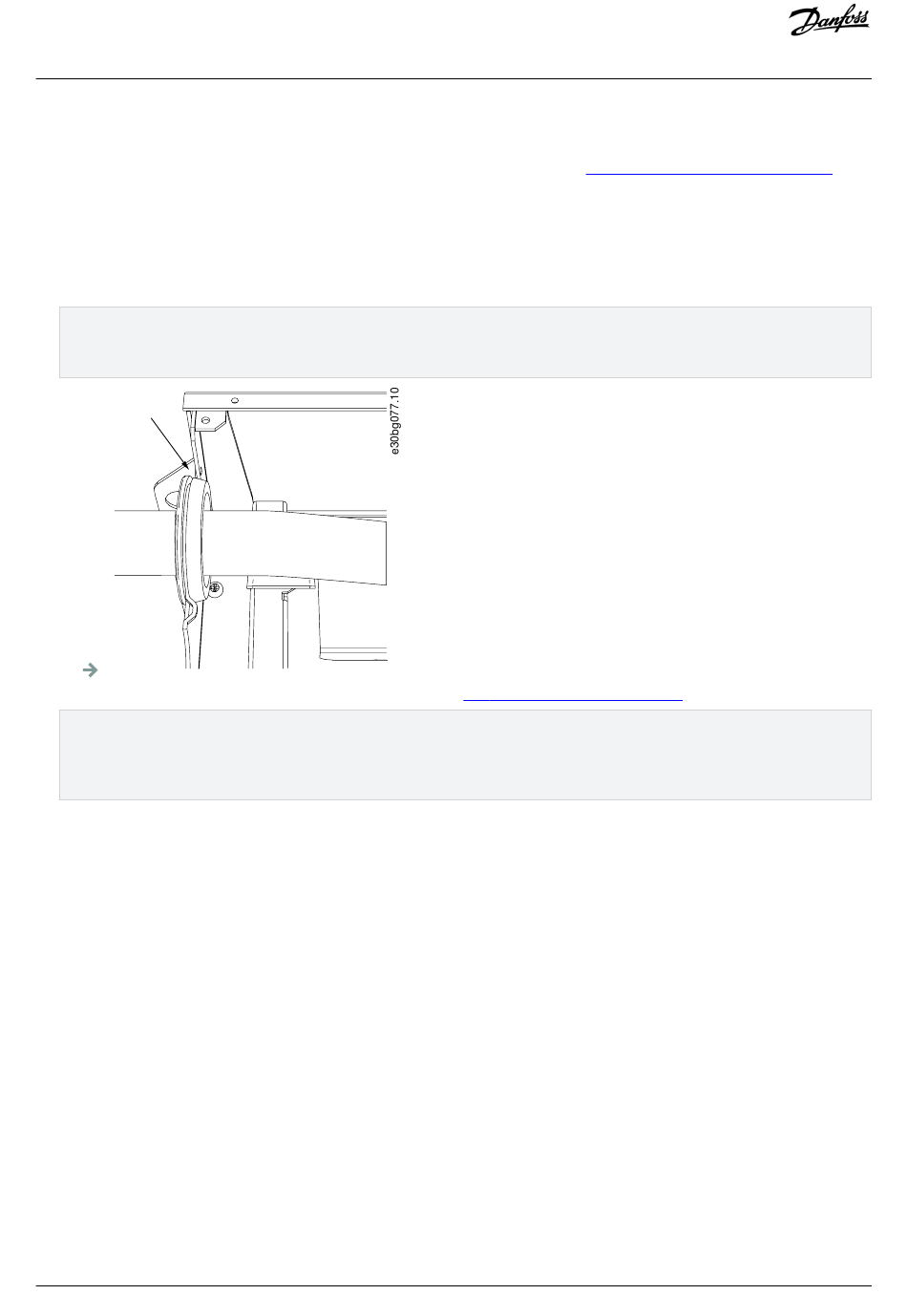

3. Fixez le passe-fils et le câble de manière à ce que le châssis du variateur s'insère dans la rainure du passe-fils.
• Avec la protection nominale IP54 (UL Type 12), la connexion entre le passe-fils et le câble doit être serrée. Tirez la première
partie du câble hors du passe-fils de telle sorte qu'elle reste droite.
• Si cela n'est pas possible, assurez la solidité de la connexion avec du ruban adhésif isolant ou une attache de câble.
4. Raccordez les câbles. Voir les couples de serrage appropriés dans
• Raccordez les conducteurs de phase du câble réseau et du câble moteur à leurs bornes respectives. En cas d'utilisation d'un
câble de la résistance de freinage, raccordez ses conducteurs aux bornes appropriées.
• Raccordez le conducteur de mise à la terre de chaque câble à une borne de mise à la terre à l'aide d'un collier de mise à la
terre pour conducteur de mise à la terre.
5. Dénudez le blindage de tous les câbles pour réaliser un raccordement à 360° avec le collier de mise à la terre du blindage du câble.
68 | Danfoss A/S © 2019.05
12.4 Longueurs à dénuder sur les
12.6 Couples de serrage des
Installation électrique
câbles.
bornes.
