Guide d'utilisation | VACON® NXS/NXP à
refroidissement par air
Procédure
1. Dénudez le câble moteur, le câble réseau et le câble de la résistance de freinage. Voir
2. Pour faire glisser les câbles à travers les passe-fils, coupez-les. Utilisez les passe-fils fournis dans le sac d'accessoires.
• Ne coupez pas les ouvertures de passe-fils plus que nécessaire pour les câbles utilisés.
• Si les passe-fils se replient lors du passage du câble, retirez légèrement le câble afin de redresser les passe-fils.
• Utilisez un passe-fils comme alternative au passe-fils dans les types où cela est nécessaire.

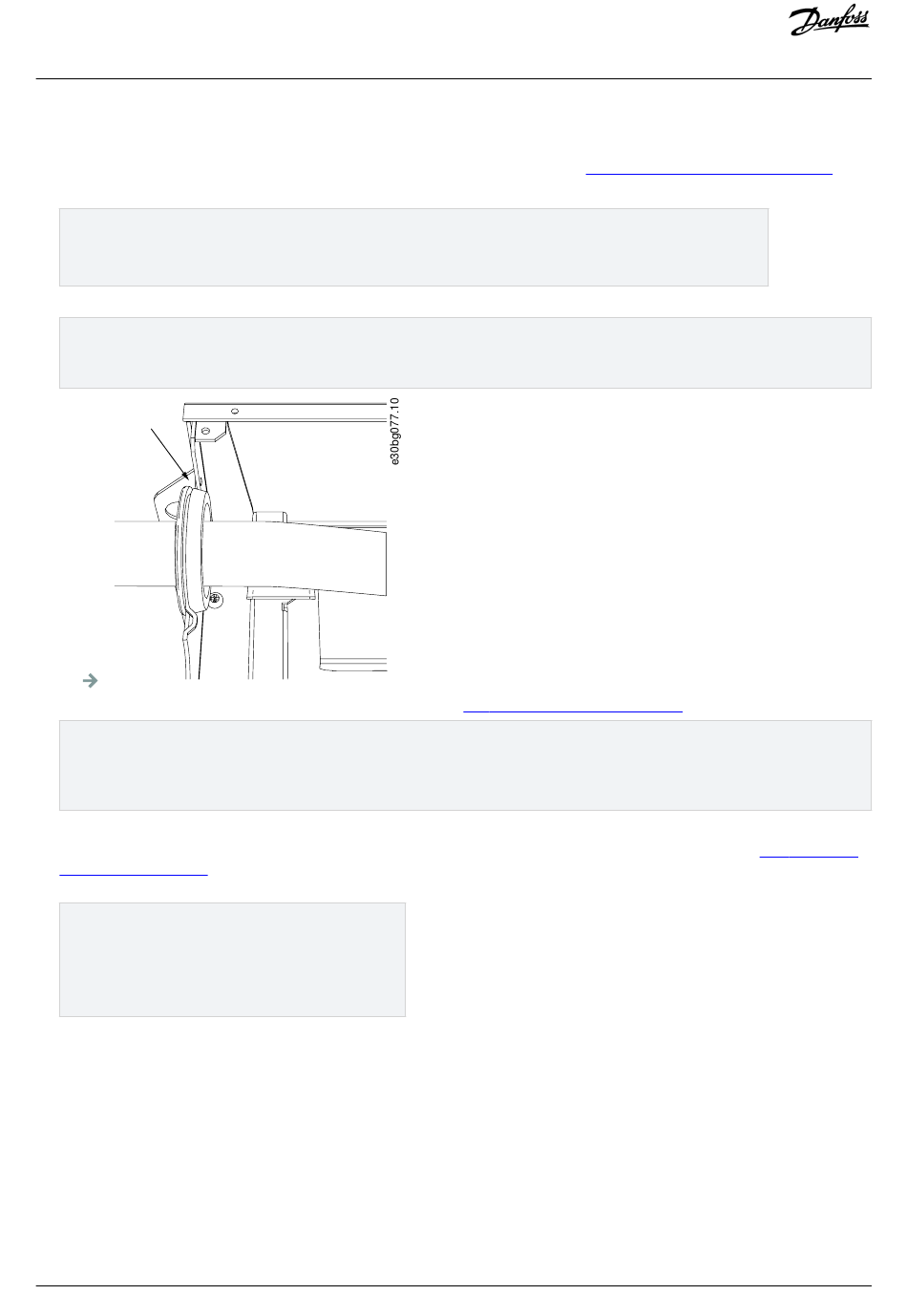

3. Fixez le passe-fils et le câble de manière à ce que le châssis du variateur s'insère dans la rainure du passe-fils.
• Avec la protection nominale IP54 (UL Type 12), la connexion entre le passe-fils et le câble doit être serrée. Tirez la première
partie du câble hors du passe-fils de telle sorte qu'elle reste droite.
• Si cela n'est pas possible, assurez la solidité de la connexion avec du ruban adhésif isolant ou une attache de câble.
4. Raccordez les câbles. Voir les couples de serrage appropriés dans
• Raccordez les conducteurs de phase du câble réseau et du câble moteur à leurs bornes respectives. En cas d'utilisation d'un
câble de la résistance de freinage, raccordez ses conducteurs aux bornes appropriées.
• Raccordez le conducteur de mise à la terre de chaque câble à une borne de mise à la terre à l'aide d'un collier de mise à la
terre pour conducteur de mise à la terre.
5. Pour réaliser un raccordement à 360° avec le collier de mise à la terre du blindage de câble, dénudez le blindage de tous les câbles.
6. Fixez la plaque d'entrée des câbles, puis la protection de câble. Pour connaître les couples de serrage des vis, voir
serrage des vis de capot. Assurez-vous que les câbles de commande ou les câbles du variateur de fréquence ne sont pas pincés
entre le châssis et la protection de câble.
Couples de serrage supplémentaires :
• plaque d'entrée des câbles moteur : 2,4 Nm
• plaque d'entrée des câbles de commande : 0,8 Nm
• capot CC : 2,4 Nm
7. Fixez les colliers de mise à la terre du câble de commande sur le niveau de mise à la terre à l'aide de vis M4x16. Utilisez les colliers
fournis dans le sac d'accessoires. Utilisez les colliers pour mettre les câbles de commande à la terre.
