Guide d'utilisation | VACON® NXS/NXP à
refroidissement par air

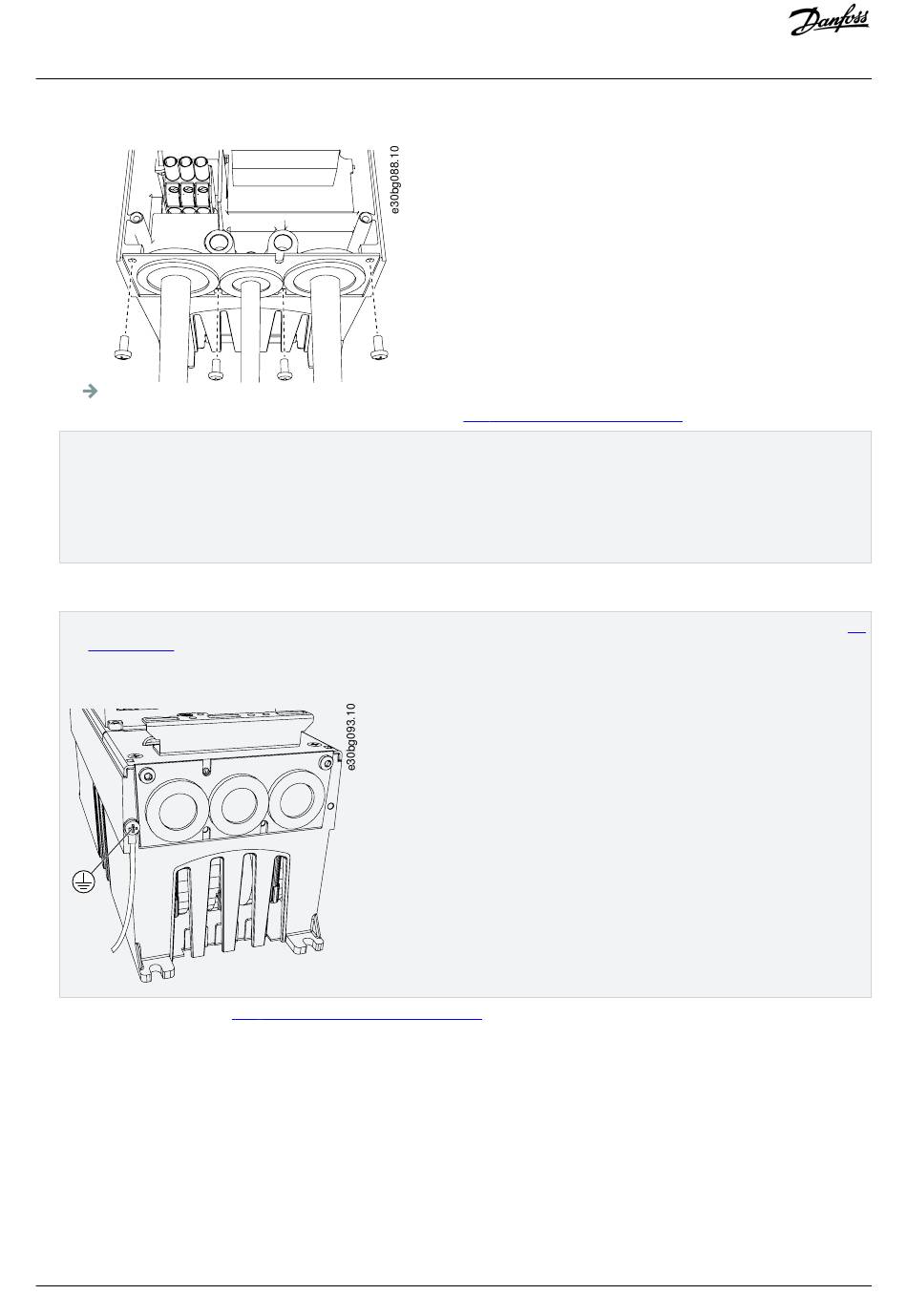

5. Raccordez les câbles. Voir les couples de serrage appropriés dans
•
Raccordez les conducteurs de phase du câble réseau et du câble moteur, et les conducteurs du câble de la résistance de
freinage aux bornes appropriées.
•
FR4, FR5 : Raccordez le conducteur de mise à la terre de chaque câble à une borne de mise à la terre à l'aide d'une borne de
mise à la terre pour conducteur de mise à la terre. Utilisez les bornes de mise à la terre fournies dans le sac d'accessoires.
•
FR6 : Raccordez le conducteur de mise à la terre de chaque câble à une borne de mise à la terre à l'aide d'un collier de mise à
la terre pour conducteur de mise à la terre. Utilisez les colliers de mise à la terre et les vis fournis dans le sac d'accessoires.
6. Assurez-vous de bien raccorder le conducteur de mise à la terre au moteur et également aux bornes qui sont identifiées par le
symbole de mise à la terre.
•
Pour FR4 et FR5 : Deux conducteurs de protection sont requis pour assurer la conformité à la norme CEI/EN 61800-5-1. Voir
Mise à la
terre.
•
Si une double mise à la terre est nécessaire, utilisez la borne de mise à la terre située sous le variateur. Utilisez une vis M5 et
serrez-la à 2,0 Nm ou 17,7 lb-po.
7. Fixez la protection de câble
l'aide de trois vis M4x16 fournies dans le sac d'accessoires. Utilisez ces colliers pour mettre les câbles de commande à la terre.
60 | Danfoss A/S © 2019.05
12.5 Couples de serrage des vis de
12.6 Couples de serrage des
capot. Fixez les colliers de mise à la terre du câble de commande à
Installation électrique
bornes.
DPD01224G
6.3
