6.2.1 Plano de taladrado

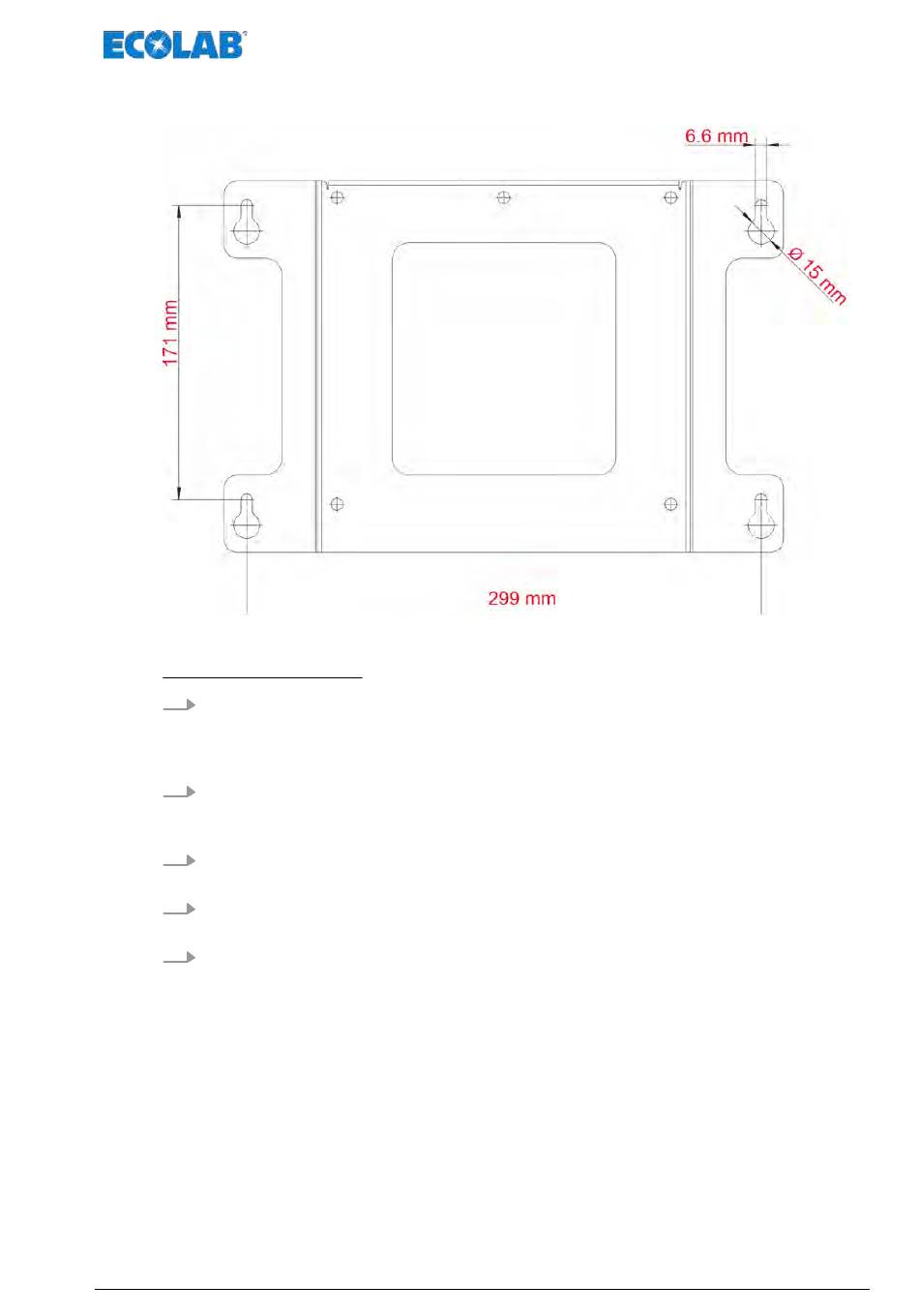

Fig. 7: Plano de taladrado
Modo de procedimiento
1. Dibuje los orificios de fijación conforme al plano de taladrado en la superficie de
montaje. Para ello puede emplear también la chapa de montaje como plantilla.
Deje suficiente espacio en la zona de las entradas de cables para maniobrar los
cables.
2. Monte los tornillos de fijación apropiados (pos. 4) de modo que las cabezas de los
tornillos tengan una distancia de aproximadamente 1 cm respecto a la superficie de
montaje.
3. Fije la placa de montaje (pos. 2) con los tornillos (3) en la parte posterior del
dispositivo (pos. 1).
4. Cuelgue el dispositivo (pos. 1) y, dado el caso, el techo de protección para la
intemperie (pos. 5) con la placa de montaje en los tornillos.
5. Apriete los tornillos de fijación.
