10.2.5.2 Calibración de la constante celular relativa
Constante celular relativa
La desviación de la constante celular nominal de un sensor Ci se describe por la
constante celular relativa. Al lijar una resistencia en el orificio de la sonda de medición se
simula un valor de conductividad correspondiente. De ese modo se puede determinar la
constante celular relativa.

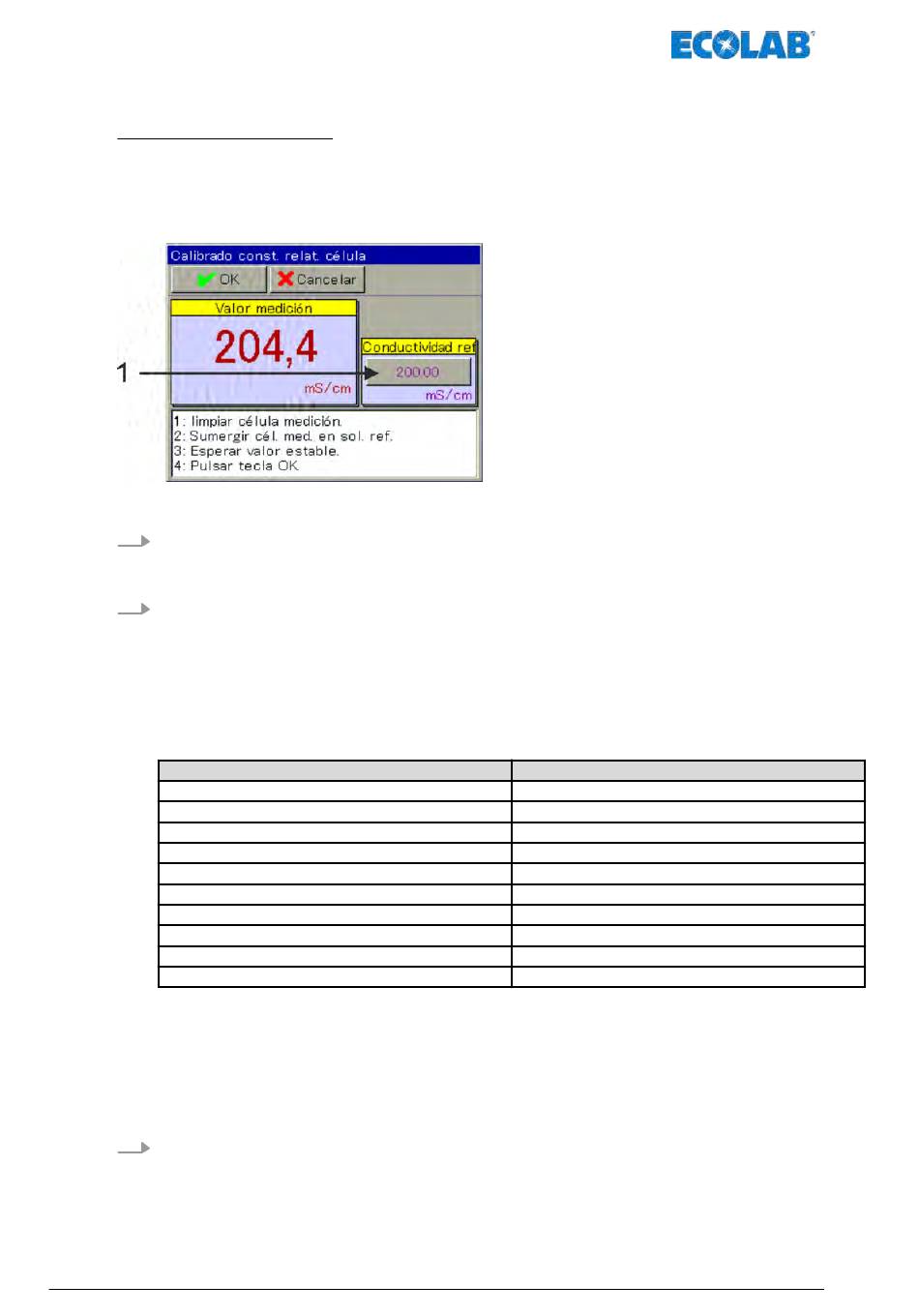

Fig. 66: Para modificar la conductividad de referencia, tocar el botón de selección (pos. 1)
1. Inicie la calibración de la constante celular relativa.
Menú del dispositivo èCalibración èSeleccionar entrada de análisis Ci o entrada
universal èCalibración de la constante celular relativa
2. En caso de emplear el adaptador de calibración 255269:
Pase el cable del adaptador de calibración dos veces a través del orificio de la
sonda de medición (véase
en la página 136, Fig. 71) y cierre el bucle.
Si es necesario, ajustar el valor de la conductividad de referencia (véase Fig. 66,
pos. 1) al valor de simulación de la resistencia seleccionada.
Adjunto está la tabla de asignación correspondiente para el adaptador de
calibración 255269:
Valor de resistencia
20 kΩ
2 kΩ
200 Ω
20 Ω
10 Ω
25 kΩ
2,5 kΩ
250 Ω
25 Ω
12,5Ω
En caso de emplear la resistencia de simulación 255198 (solo con agua de
refrigeración Versatronic):
pasar el cable de la resistencia de simulación una vez a través del orificio de la
sonda de medición y cerrar el bucle.
Ajustar la conductividad de referencia a 5000 uS/cm (véase Fig. 66, pos. 1).
Espere a una indicación estable del valor de medición y confirme el resultado de
medición con «OK» .
3. Seguirá un protocolo resumido de los valores de calibración obtenidos. Confirme el
protocolo con «OK».
Las calibraciones fallidas son canceladas y rechazadas en este punto.
