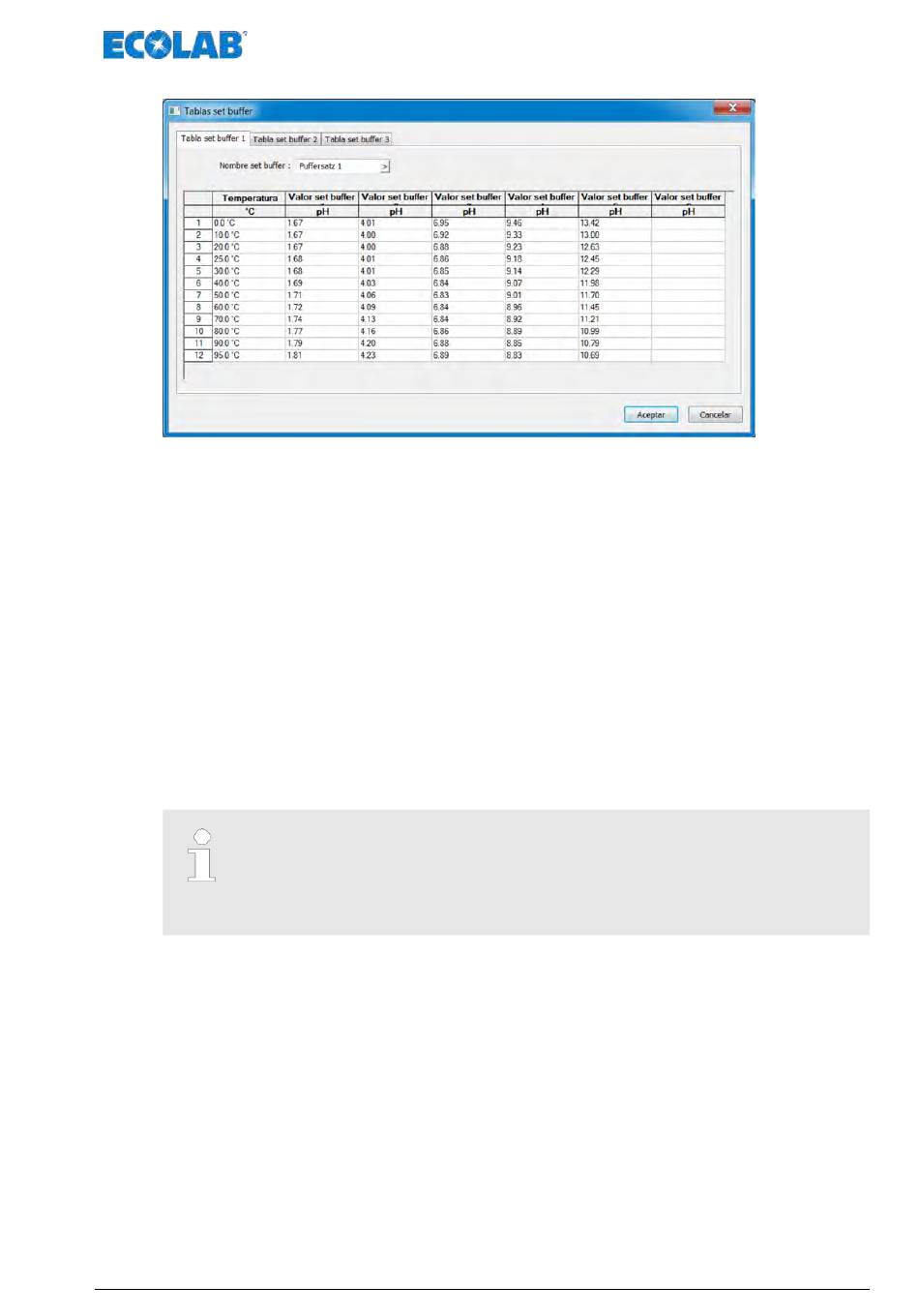

Fig. 129: Tablas de juegos de soluciones tampón
12.8.10 Imágenes del proceso
Las imágenes del proceso son imágenes que se pueden elaborar o adaptar
individualmente en función del proceso respectivo. La elaboración se efectúa en el
programa de instalación y, posteriormente, se puede transmitir al dispositivo mediante
reconfiguración.
Las partes integrantes de la imagen del proceso son:
n Color de fondo: color de fondo ajustable, véase Fig. 129, pos. 2.
n Fondo: una imagen cualquiera en formato de mapa de bits (las dimensiones de la
imagen del proceso son 316 × 182 píxeles), véase Fig. 129, pos. 6.
n Objetos: elementos gráficos para la visualización del estado de funcionamiento de los
medios de servicio de una instalación (por ejemplo: bombas, válvulas, elementos
calefactores, etc.), véaseFig. 129, pos. 3.
En la configuración se pueden mostrar/ocultar las pantallas de mando.
Compruebe el ajuste de la imagen del proceso en la configuración.
Menú del dispositivo
imagen del proceso
Acceder a los ajustes (editor de la imagen del proceso):
Solamente configuración èImágenes del proceso (doble clic) èTarjeta de registro
«Imagen del proceso 1»
Programa de instalación para PC
è Visualización è Aspectos generales è Mostrar
