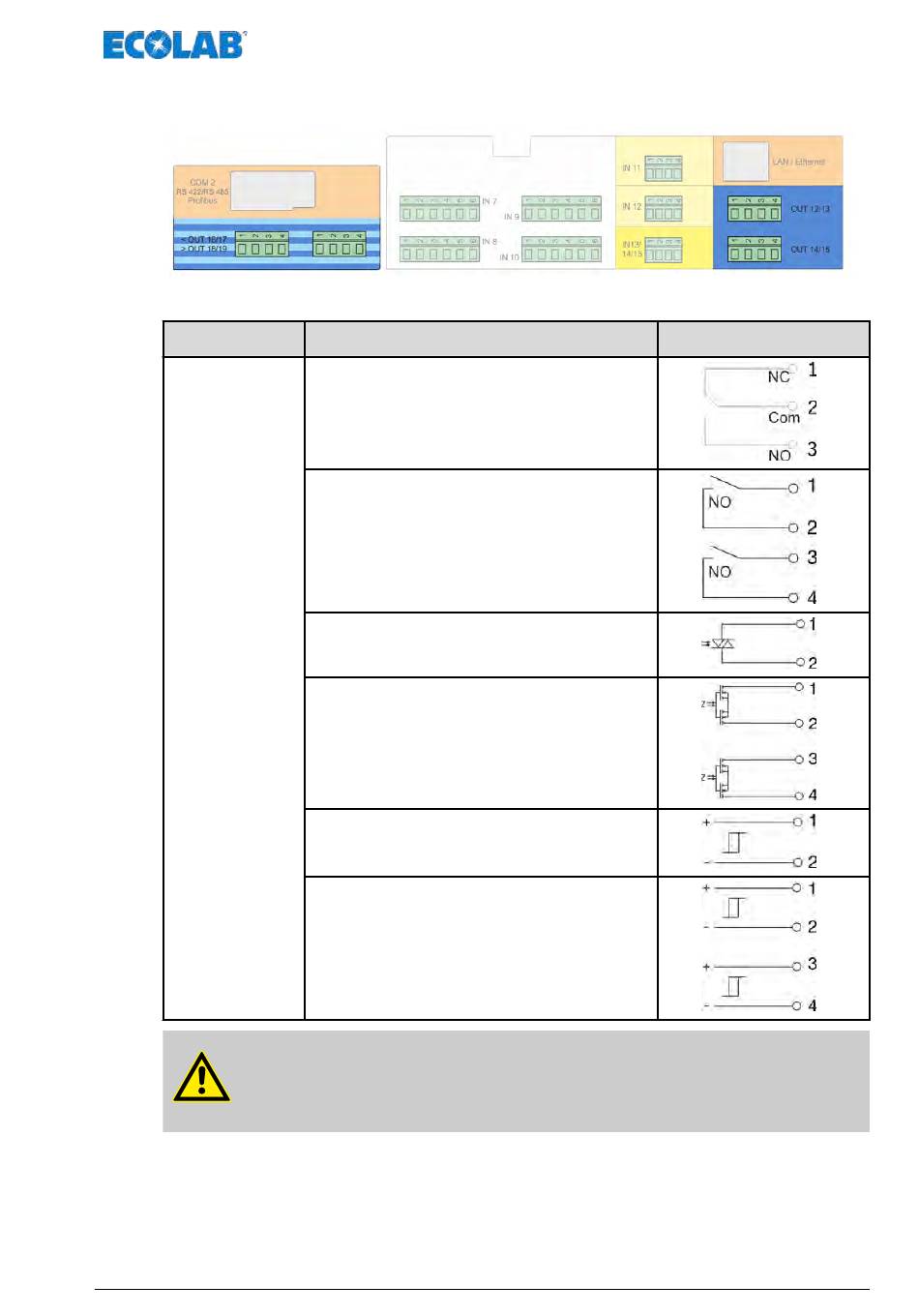

7.7.4 Placas de opciones salidas binarias
Ranura de
inserción
OUT 12/13, OUT
14/15,OUT 16/17,
OUT 18/19
¡ADVERTENCIA!
No es admisible una combinación de circuitos de tensión de red y circuitos
de baja tensión de protección en una opción de contacto de trabajo doble
Opción/ variante de conexión
Relé
conmutador
2× relé del contacto de trabajo
Relé de semiconductor Triac 230 V/1 A
2× relé de semiconductor PhotoMOS®50 V/200 mA
Salida binaria 0/22 V
2× salida binaria 0/12 V
77
Conexión eléctrica
Símbolo
