3.3.1 Régler le mouvement transversal

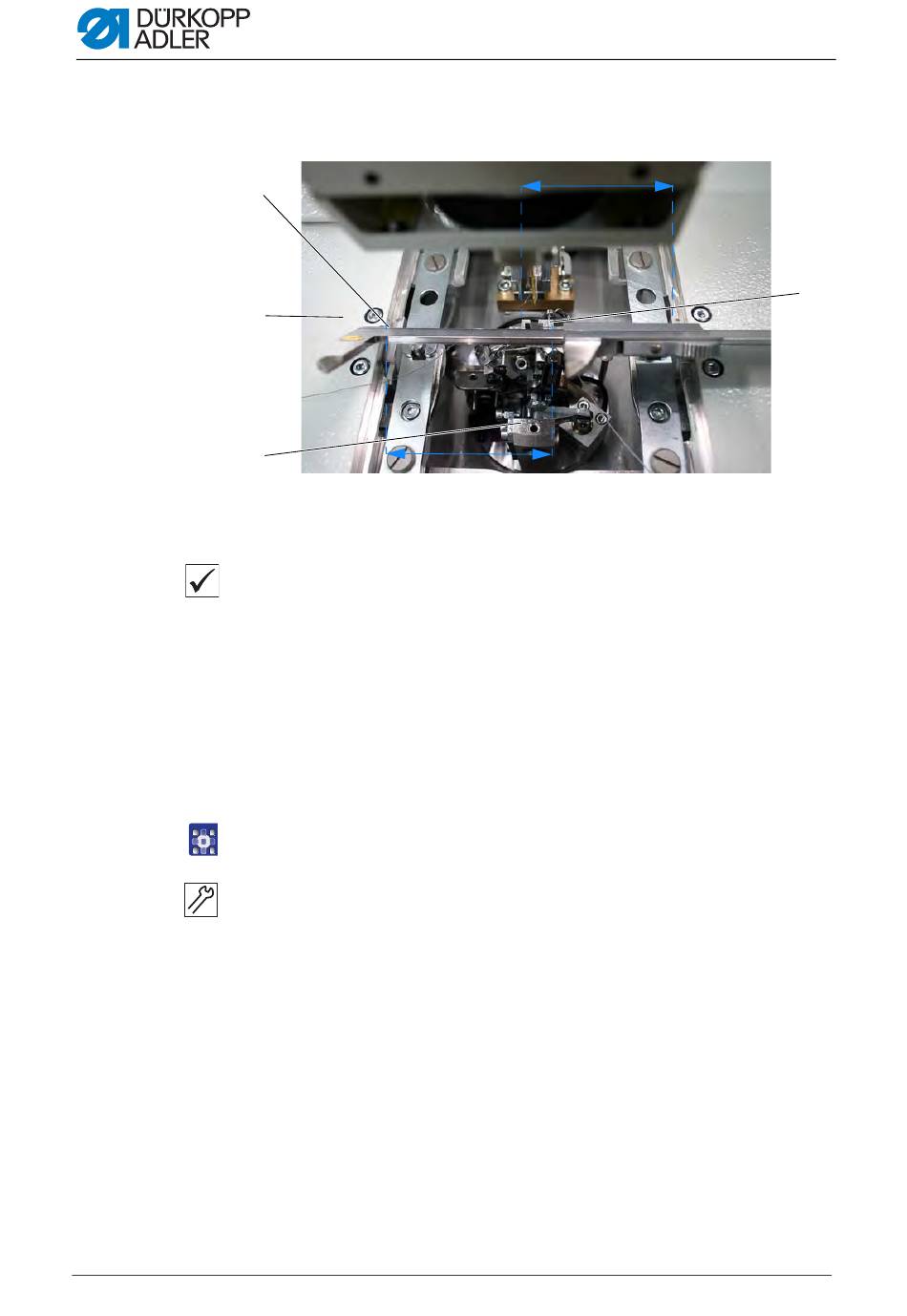

Abb. 20: Plaque porte-tissu, régler le mouvement transversal (1)
①
②
③
(1) - Pied à coulisse
(2) - Plaque porte-tissu
Réglage correct
Le support de crochet (3) doit se trouver au milieu de la plaque porte-tissu (2).
Lorsque la machine se trouve en position de référence et que la plaque
porte-tissu est correctement réglée, les cotes X1 et X2 doivent être éga-
les.
La distance entre l'interrupteur de référence et la tôle de commutation doit
être de 0,5 mm au maximum.
Pour contrôler le réglage correct, procéder comme suit :
Action
1. Démarrer le déplacement de référence ( S. 161).
2. Avec le pied à coulisse (1), contrôler la cote X1 (bord droit de la rainure
3. Avec le pied à coulisse (1), contrôler la cote X2 (bord gauche de la
28
de la plaque à aiguille par rapport au bord gauche de la plaque porte-
tissu).
rainure de la plaque à aiguille par rapport au bord droit de la plaque
porte-tissu).
X2
X1
(3) - Support de crochet
(4) - Support de la plaque à aiguille
Notice de service 581 - 01.0 - 05/2016
Réglages individuels
④
