Réglages individuels
Action
1. Desserrer les vis (3) de la plaque de base.
2. Corriger la position du couteau (2) en conséquence sur le côté.
3. Serrer les vis (3) de la plaque de base.
4. Desserrer la vis (4).
5. Déplacer le couteau (2) vers l'avant ou l'arrière.
6. Serrer la vis (4) à fond.

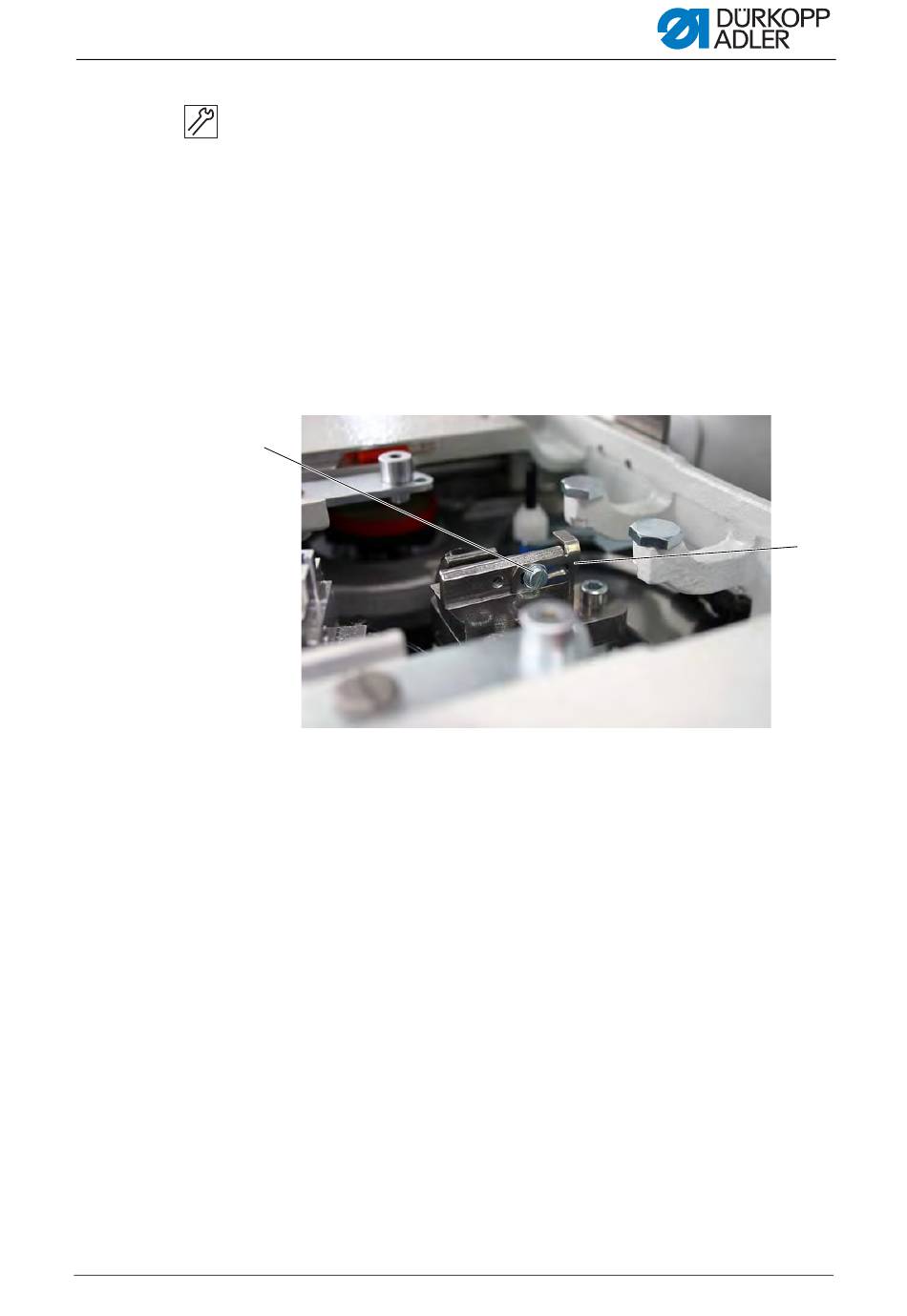

Abb. 47: Régler le couteau (2)
⑤
(5) - Vis
7. Desserrer la vis (5).
8. Rapprocher la butée (6) du couteau.
9. Serrer la vis (5) à fond.
Notice de service 581 - 01.0 - 05/2016
Pour un préréglage, déplacer le couteau de manière à obtenir la cote
de réglage X indiquée dans le tableau suivant.
Pour un réglage précis, déplacer le couteau de manière à permettre
une coupe centrée dans la forme de boutonnière.
(6) - Butée
⑥
49
