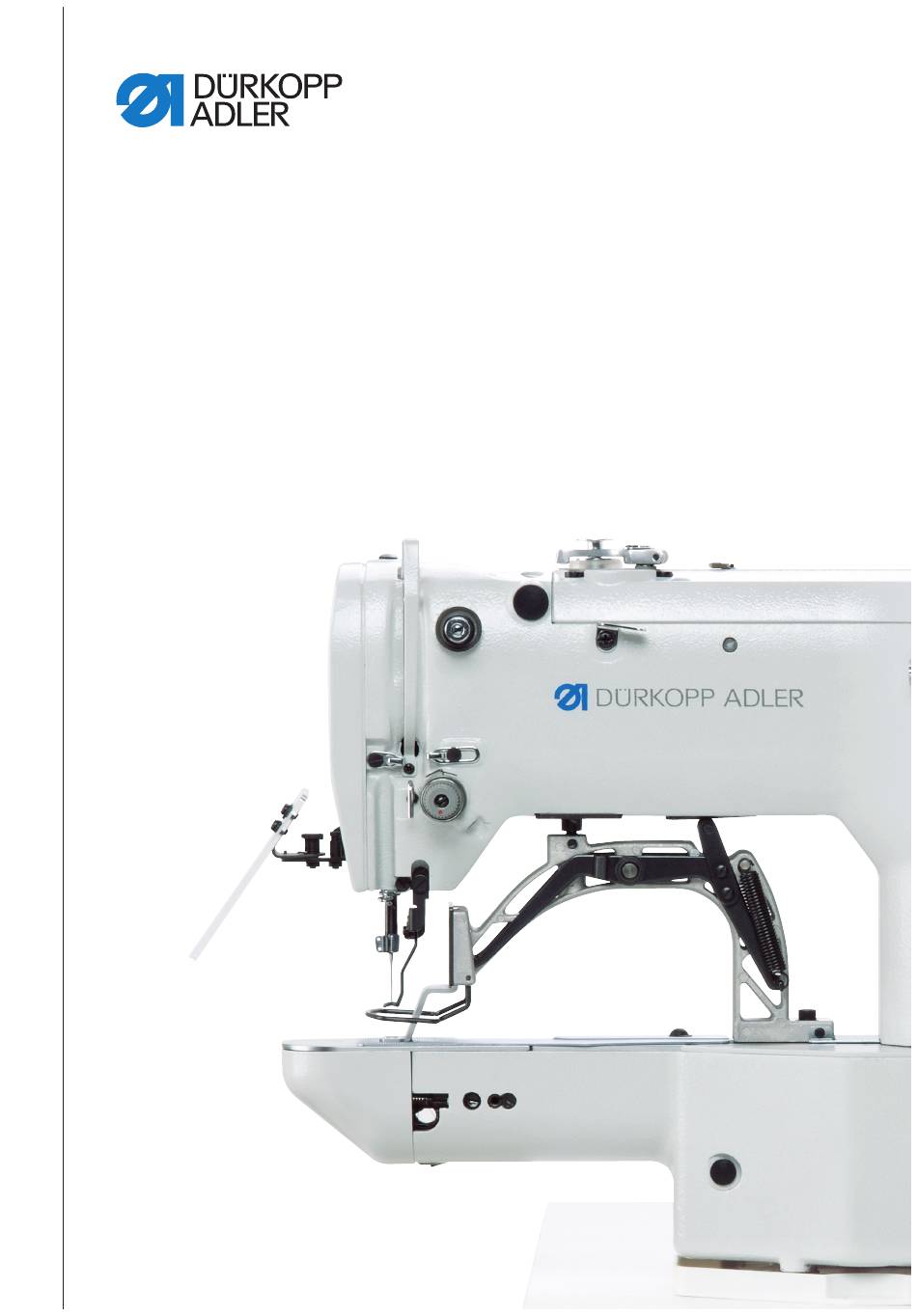

Dürkopp Adler 512 Notice D'instructions
  1. Manuels
  2. Marques
  3. Dürkopp Adler Manuels
  4. Machines à coudre
  5. 512
  6. Notice d'instructions
Dürkopp Adler 512 Notice D'instructions

Dürkopp Adler 512 Notice D'instructions

Masquer les pouces Voir aussi pour 512:

Publicité

Liens rapides

Télécharger ce manuel
512/532
Notice d`instructions

Publicité

loading

Manuels Connexes pour Dürkopp Adler 512

Sommaire des Matières pour Dürkopp Adler 512

  • Page 1 512/532 Notice d`instructions...
  • Page 2 Tous droits réservés. Le présent document est la propriété intellectuelle de la société Dürkopp Adler AG et protégé par le droit d'auteur. Sans l'autorisation écrite et préalable de Dürkopp Adler AG, toute réutilisation même partielle de ces contenus est interdite. Copyright ©...
  • Page 3 Mise à l'échelle de l'axe X ..............37 5.5.2 Mise à l'échelle de l'axe Y ..............38 5.5.3 Convertir la distance boutonnière (classe 532) ........38 5.5.4 Convertir les dimensions d'arrêt (classe 512) ........39 Régler la vitesse .................. 39 Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 4 Vérifier le niveau d'huile ..............66 6.2.2 Graissage .................... 67 Schémas de couture ................. 71 Schémas de couture standards pour la classe 512 ......71 Schémas de couture standards pour la classe 532 ......75 Installation ..................77 Vérifier l'étendue de la livraison............77 Enlever les dispositifs de sécurité...
  • Page 5 Monter le capot de recouvrement............86 8.3.12 Monter la protection des yeux ............. 86 Fixer le rack de boutons (classe 532) ..........87 Essai de couture.................. 88 Mise au rebut ..................89 Annexe ....................91 Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 6 Sommaire Notice d’instrucitions 512/532 Version 01.0 - 07/2015...
  • Page 7 1.1 Domaine d'application de cette notice d'ins- tructions Cette notice d'instructions décrit l'installation et l'utilisation conforme à sa destination de la machine à coudre spéciale 512 et 532. 1.2 Qui est concerné par cette notice d'instruc- tions? La notice d'instructions s'adresse à...
  • Page 8 Les actions individuelles sont numérotées : 1. Première étape 2. Deuxième étape Il faut absolument respecter la séquence des étapes. • Des énumérations sont pourvues de points. Résultat d'une action  Changement à la machine ou à l'écran Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 9 évaluation des risques et déclaré la conformité de la conception avec les normes européennes et nationales en vi- gueur. L'utilisation conforme à la destination de ces composants intégrés est décrite dans chacune des instructions respectives de chaque fabricant. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 10 Les coutures sont réalisées avec les fils retors guipés, fils en polyester ou en coton. Pour la classe 512 une grosseur de fil de la dimension 50/3 - 130/3 Pour la classe 532 une grosseur de fil de la dimension 50/3 - 150/3 La machine est prévue pour un usage industriel.
  • Page 11 Veuillez respecter toutes consignes mentionnées dans cette notice d'instructions. ATTENTION Une utilisation non conforme à l'usage prévu peut causer des dommages matériels. Veuillez respecter toutes consignes mentionnées dans cette notice d'instructions. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 12 A propos de cette notice d'instructions Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 13 Spécifications 2 Spécifications La Dürkopp Adler 512 est une machine à commande numérique (CNC) pour la couture automatique des arrêts en points noués. La Dürkopp Adler 532 est un automate pose-boutons. 2.1 Caractéristiques de performance 512 Les dimensions des arrêts standards disponibles sont adaptables et les modifications peuvent être mémoriser.
  • Page 14 • Un maximum de 16.000 points de couture peuvent être mémorisés. • Il est possible de mémoriser 25 programmes de séquences avec un maximum de 30 schémas de couture par séquence. • La saisie des coordonnées se fait avec une précision de Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 15 Longueur de point [mm] Dépend du schéma de Dépend du schéma de couture couture (0,1 – 10 mm) (0,1 – 10 mm) Vitesse max. 3000 3000 [min Vitesse lors de la livraision 2700 2700 [min Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 16 Longueur, Largeur, Hauteur [mm] 600/ 450/ 300 600/ 450/ 300 (Unité de contrôle, emballage compris) Poids (uniquement l'unité de [kg] contrôle) Caractéristiques assignées Classe Tension Fréquence [Hz] 50 / 60 50 / 60 Force Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 17 Transport Utilisez un chariot de levage ou un chariot élévateur pour le transport de la machine. Soulevez la machine au maximum de 20 mm et calez la pour empêcher un glissement. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 18 Les dispositifs de sécurité ne doivent pas être retirés ou mis hors de sécurité service. Si cela est indispensable pour une réparation, ils doivent être remontés et mis en service immédiatement après la répara- tion. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 19 Dégât matériel peut survenir. Pictogrammes Lorsque des personnes sont en risque les pictogrammes signalent la nature du risque encouru : Pictogrammes Nature du risque Danger général Danger d'électrocution Danger par des objets pointus Danger d'écrasement Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 20 à des blessures mineurs ou mo- dérées. ATTENTION Nature et source du danger Conséquences du non-respect Mesures à prendre pour écarter le danger Voici un avertissement de danger dont le non-respect peut mener à des dégâts matériels. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 21 Nature et source du danger Conséquences du non-respect Mesures à prendre pour écarter le danger Voici un avertissement de danger dont le non-res- pect peut mener à des dégâts causés à l'environ- nement. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 22 Consignes de sécurité Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 23 3. Tirer encore un bout de fil de 4 cm après l'avoir enfiler dans l'aiguille. Ainsi un début de couture fiable est garanti. 4. Si l'huile de silicone est utilisée, enfiler le fil d'aiguille également à travers le lubrificateur au silicone (1). Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 24 L’entrelacement de la couture doit être au milieu du matériel à coudre. Des tension d'aiguille trop élevées peuvent causer des ruptures de fil et, avec un matériel fin, un fronçage indésirable. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 25 Enfiler le fil d'aiguille uniquement, lorsque la ma- chine à coudre est coupée du secteur. Fig. 3: Régler le régulateur du fil ③ ① ② (1) - Régulateur de fil (3) - Vis (2) - Ressort-tendeur de fil Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 26 Fig. 4: Bobiner le fil de crochet ② ① ⑥ ⑤ ③ ④ (1) - Pince pour fil (4) - Levier du dévidoir (2) - Canette (5) - Guidage (3) - Arbre du dévidoir (6) - Élément de tension Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 27 4.5 Remplacer la canette du fil de crochet ATTENTION Risque d'accident dû à la pointe de l'aiguille et des parties en mouvement Remplacer la canette du fil de crochet uniquement, lorsque la machine à coudre est coupée du sec- teur. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 28  Lorsqu'on tire sur le fil de crochet, la canette doit se tourner dans la direction de la flèche. 4. Remettre la boîte à canette (2). 5. Fermer la coiffe du crochet (3). Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 29 1. Enlever la partie supérieure de la boîte à canette (3) avec la canette. 2. Ajuster le ressort de tension (1) en tournant la vis de réglage (2) jusqu'à atteindre la valeur de tension nécessaire. 3. Remettre la boîte à canette (3). Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 30 (voir  Instructions de service). Sinon les erreurs suivantes peuvent se produire : • Changement pour une aiguille plus fine : Points manqués, endommagement du fil • Changement pour une aiguille plus épaisse : Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 31 ④ ① ③ ② (1) - Positionneur de boutons (3) - Vis moletée gauche (4) - Positionneur de boutons droit (2) - Loquet Fig. 9: Régler le positionneur de boutons - pince optionnelle Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 32 4.9 Générateur de tiges (en option) Fig. 10: Générateur de tiges ④ ③ ② ① (1) - Vis de réglage (3) - Générateur de tiges (2) - Levier pivotant (4) - Vis Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 33 (3) manuellement par pivotement lorsque la pince bouton est levée. Régler la longueur de tige 1. Tourner la vis de réglage (1). • Dans le sens horaire = Tige plus longue. • Dans le sens antihoraire = Tige plus courte. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 34 La machine à coudre s'arrête. La pince reste en bas. Continuer le processus Appuyer la pédale brièvement mais complète- de couture dans le ment vers l'avant ou appuyer sur la touche cycle Reset. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 35 Votre interlocuteur pour la réparation ou d'autres soucis avec votre machine: Dürkopp Adler AG Potsdamer Str.190 33719 Bielefeld Tél. +49 (0) 180 5 383 756 Fax +49 (0) 521 925 2594 Courriel: service@duerkopp-adler.com Internet: www.duerkopp-adler.com Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 36 Fonctionnement Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 37 Touche Pince fil d'aiguille avec DEL Attache le fil d'aiguille lors du premier point de couture. DEL allumé = Pince fil d'aiguille activée DEL éteint = Pince fil d'aiguille désactivée Touche Memory Traite des fonctions de mémoire. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 38 Mémorisation des schémas de couture. 5.2 Mettre la machine à coudre en marche 1. Interrupteur principale sur MARCHE.  Le schéma de couture cousu en dernier est chargé et son numéro est affiché sur l'écran Programme. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 39 1. Appuyer sur la touche Sélection jusqu'à ce que le voyant DEL du symbole axe X s'allume. 2. Appuyer sur les touches +/- Fonction, jusqu'à ce que la valeur de l'axe X est atteinte. 100 % correspondent aux dimensions du schéma de couture sélectionné. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 40 La distance boutonnière est préréglée à 3,4 mm (3,4 mm = 100 %). On peut ajuster la distance boutonnière en changeant la valeur de pourcentage. distance distance distance boutonnière Valeur [%] boutonnière Valeur [%] boutonnière Valeur [%] [mm] [mm] [mm] Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 41 5.7 Vérifier le schéma de couture 1. Appuyer sur la touche Sélection, jusqu'à ce que le voyant DEL du symbole Forme du schéma de couture s'allume.  L'écran Programme affiche la forme du schéma de couture en vigueur. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 42 3. Appuyer sur la touche Sélection, jusqu'à ce que le voyant DEL du symbole Canette s'allume. 4. Appuyer sur la touche Ready.  Le voyant DEL de la touche s'allume, la pince descend. 5. Appuyer la pédale vers l'avant. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 43  Le processus de bobinage démarre. 6. Pour arrêter le processus de bobinage, appuyer brièvement la pédale complètement en avant. 7. Appuyer sur la touche Ready.  Le voyant DEL s'éteint, la pince est soulevée. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 44 Quand la fin du nombre de cycles est atteinte, un message sera affiché sur l'écran. 4. Insérer une nouvelle canette. 5. Appuyer sur la touche Reset.  Le compteur est remis à 0. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 45 Les emplacements de mémoire peuvent être appelés par les touches +/- Fonction, les emplacements de mémoire jusqu'au numéro 25 également par les touches mémoire pour schémas de couture et leurs combinaisons. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 46 7. Déplacer la position du schéma de couture : • Appuyer sur la touche Sélection, jusqu'à ce que le voyant DEL du symbole axe X clignote. • Appuyer sur les touches +/- Fonction et régler les valeurs : -5/+5. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 47 5. Appuyer sur la touche Ready pour valider l'effacement. 6. Appuyer sur la touche Memory pour quitter le mode mémoire. 5.15 Mémoriser des séquences de schémas de couture Outre que les schémas de couture mémorisés aux emplacements Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 48 1. Appuyer sur les touches +/- Fonction pour sélectionner une séquence de schéma de couture. 2. Appuyer sur la touche Ready pour mémoriser la séquence des schémas de couture.  L'écran Programme affiche la séquence des schémas de Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 49 6. Appuyer sur la touche Memory pour quitter le mode mémoire. 5.18 Finir la couture ATTENTION Risque d'accident dû à la pointe de l'aiguille et des parties en mouvement Ne pas mettre les mains sous la pince soulevée. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 50 5. Appuyer sur la touche Reset pour annuler un changement. 6. Appuyer sur la touche Ready pour valider un changement.  Le voyant de la touche s'éteint. 7. Appuyer sur la touche Memory.  Le voyant de la touche s'éteint. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 51 5. Appuyer sur la touche Reset pour annuler un changement. 6. Appuyer sur la touche Ready pour valider un changement.  Le voyant de la touche s'éteint. 7. Appuyer sur la touche Memory.  Le voyant de la touche s'éteint. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 52 2. Sélectionner le numéro de paramètre U085 par les touches +/- Programme. 3. Appuyer sur la touche Ready. 4. Sélectionner la valeur de fonction 1 par les touches +/- Fonc- tion.  Appuyer sur la touche Sélection. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 53 La machine positionnera le schéma de couture automatiquement au centre du champs de couture. Afin de dé- placer le schéma de couture par la suite, voir  5.14 Mémoriser des schémas de couture, p. 43. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 54 Premier point de couture Dernier point de couture 1. Saisie des coordonnées de contour effectuées par MS-Excel ou éditeur de texte. Les coordonnées sont saisies avec une précision de 0,1 mm et séparées par virgule. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 55 • Format de fichier : .CSV 3. Mémoriser le fichier sur une clé USB. Information Il est également possible de créer des schémas de couture par DA-CAD 5000 et de les mémoriser en tant que fichier CSV. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 56 USB.  L'écran Fonction affiche la valeur ok, l'unité de contrôle émet un "bip", le schéma de couture est mémorisé. 4. Appuyer sur la touche Reset 2 fois. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 57 Fonction affiche la valeur pour l'axe X, le voyant DEL du symbole axe X s'allume. 3. Saisir avec les touches +/- Fonction les coordonnées du pre- mier point de couture pour l'axe X. 4. Appuyer sur la touche Sélection. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 58 • Tourner la barre d'aiguille en position de en "point mort haut". haut Erreur Zone de couture dépassée • Appuyer sur la touche Zone de couture Reset. • Vérifier les échelles X/Y. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 59 • Mémoriser fichier dans fichier MOT CHECKSUM de nouveau corrompues sur clé USB. Erreur fichier Pas de bloc final dans le • Mémoriser le fichier bloc bloc final fichier MOT final de nouveau sur clé Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 60 être transférées de clé USB • Insérer clé USB de nou- veau. Erreur d'écriture Données ne peuvent pas • Vérifier clé USB clé USB être copier sur clé USB. • Insérer clé USB de nou- veau. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 61 • Vérifier le capteur. Erreur du Moteur pied pinceur ne • Interrupteur principal sur moteur pied fonctionne pas correctement ARRÊT. pinceur • Vérifier moteur et connexions. Erreur interne • Contacter le service après-vente DA Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 62 Lorsqu'une nouvelle version de logiciel est disponible, celle-ci peut être téléchargée au site www.duerkopp-adler.com est transmise par clé USB. Important Les fichiers suivants doivent être enregistrés sur la clé USB. • FUYSTS.BT • LEEYSTS.BT1 • BT1mot • BT1PAT Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 63  Le de téléchargement vers l'unité de contrôle commence. La procédure dure à peu près 4 minutes. 6. Appuyer sur la touche Reset. 7. Enlever la clé USB.  Le téléchargement du logiciel est accompli. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 64 4. Appuyer sur les touches +/- Fonction et vérifier la version de logiciel respective. 5. Appuyer sur la touche Ready. 6. Appuyer sur la touche Memory.  Le voyant de la touche s'éteint. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 65 Risque d'accident dû à la pointe de l'aiguille et des parties en mouvement Effectuer des travaux d'entretien uniquement lorsque la machine est coupée du secteur. Les poussières de couture et les restes de fil doivent être enlevés Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 66 • Endroit autour du crochet (2) • Boîte à canette et son intérieur • Coupe-fil • Endroit autour de l'aiguille Fig. 15: Nettoyage et inspection ① ② (1) - Dessus de la plaque à aiguille (2) - Crochet Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 67 La graisse spéciale pour lubrifier les composants de la machine se trouve dans les accessoires. On peut également la commander aux agences de la DÜRKOPP ADLER AG sous le numéro de référence suivante : • 9047 098004 Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 68 Le niveau d'huile ne doit pas descendre au-dessous du trait-repère rouge inférieur du réservoir d'huile (1) ou dépasser le trait-repère rouge supérieur. 1. Remplir d'huile à travers l'ouverture de remplissage (2) jusqu'au trait-repère rouge supérieur. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 69 1. Mettre une quantité suffisante de graisse sur le feutre (2) pour lubrifier la partie extérieure de la came (1). 2. Mettre un peu de graisse sur les articulations (3) pour les gar- der souples. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 70 (5) - Gorge de guidage 1. Mettre un peu de graisse depuis l'extérieur sur la gorge de guidage intérieure (5) et le galet (4). 2. Mettre un peu de graisse sur les articulations (6). Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 71 (8) - Rainure (10) - Douilles 1. Mettre de la graisse sur la tête cruciforme arrière (9) et les douilles (10). 2. Graisser la rainure (8). 3. Graisser le guidon du levier de fil (7). Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 72 Entretien Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 73 24 x 3 10 x 2 16 x 2 10 x 2 16 x 2,5 24 x 3 24 x 3 6 x 2,5 6 x 2,5 6 x 2,5 8 x 2 Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 74 Dimensions (mm) X x Y couture 8 x 2 8 x 2 10 x 0,1 10 x 0,1 25 x 0,1 25 x 0,1 25 x 0,1 35 x 0,1 4 x 20 Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 75 0,1 x 20 0,1 x 10 0,1 x 20 0,1 x 20 10 x 7 12 x 7 10 x 6 12 x 6 7 x 10 7 x 10 24 x 3 Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 76 Dimensions (mm) X x Y couture 8 x 2 Ø 12 2,5 x 20 2,5 x 25 2,5 x 25 2,5 x 30 2,5 x 30 2,5 x 30 Ø 8 Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 77 15 / 42 6 - 6 3,4 x 3,4 32 / 50 5 - 5 - 5 3 x 2,5 16 / 43 8 - 8 8 - 8 - 8 10 - 10 Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 78 Schémas de couture Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 79 1. Enlevez les dispositifs de sécurité de transport suivants: • Les feuillards de cerclage et les lattes retenant la tête de machine • Les feuillards de cerclage et les lattes retenant le dessus Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 80 Installation de table • Les feuillards de cerclage et les lattes retenant le bâti. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 81 (voir annexe). 8.3.2 Monter le bâti Fig. 20: Monter le bâti ① ② ③ (1) - Vis de réglage (3) - Traverse du bâti (2) - Pédale Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 82 3. Fixer les câbles de connexion (1) et (2) vers le boîtier de com- mande (5) sur le dessus de table, de préférence avec des collier de serrage à clou et soulagement de traction. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 83 écrous sur la face inférieure de la table. 8.3.4 Monter le support pour la tête de machine Fig. 23: Monter le support pour la tête de machine ① ② (1) - Support pour la tête de machine Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 84 2. Afin d'éviter que les barres se calent, tirer ou pousser la table uniformément sur les deux côtés. Les cadrans gradués (1) à l'extérieur des barres rendent le réglage plus facile. 3. Serrer les deux vis (2). Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 85 2. Fixer la machine à coudre (3) à gauche et à droite avec les supports de fixation (1) et (2). A cette fin, visser les deux sup- ports de fixation avec les vis (4), l'étrier (5) et les écrous. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 86 2. Visser le carter d'huile (5) au support de fixation (2). 3. Introduire la conduite d'huile (3) dans le carter d'huile (5). 4. Poser les appuis en caoutchouc (4) dans le dessus de table (6). Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 87 2. Poser les câbles vers le boitier de l'unité de contrôle et lier les par des attaches-câbles. 3. Connecter la fiche d'alimentation des câbles. 4. Visser les conducteurs de potentialité au boitier de l'unité de contrôle à l'endroit marqué par le symbole de mise à terre. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 88 Fig. 29: Monter la protection des yeux ② ① (1) - Protection des yeux (2) - Vis 1. Visser la protection des yeux (2) avec 2 vis (1) à la tête de la machine. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 89 (2) - Support de fixation 1. Visser le support de fixation (2) au dessus de table. 2. Introduire le rack de boutons (3) dans le support de fixation (2) et fixer le par un vis (1). Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 90 9. Débuter l'essaie de couture à une vitesse réduite, puis aug- menter la vitesse progressivement. 10. Vérifier si le résultat de couture correspond à vos attentes. Si ce n'est pas le cas, voir  4.2 Régler la tension du fil d'aiguille, p. 22 Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 91 Prenez note que la machine est constituée de matériaux différents (acier, plastique, composants électriques et électroniques,...). Veuillez respecter pour leur mise au rebut la réglementation de votre pays. Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 92 Mise au rebut Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 93 Annexe 10Annexe Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 94 Annexe Notice d’instructions 512/532 Version 01.0 - 07/2015...
  • Page 96 DÜRKOPP ADLER AG Potsdamer Straße 190 33719 Bielefeld GERMANY Phone +49 (0) 521 / 925-00 E-mail marketing@duerkopp-adler.com www.duerkopp-adler.com...
