(1) - Câble de connexion
(2) - Câble de connexion
(3) - Interrupteur principal
80
Assembler l'ossature du bâti.
1. Tourner la vis de réglage (1) pour la stabilité du bâti. Les 4
pieds du bâti doivent reposer sur le sol.
2. Visser la pédale (2) sur la traverse du bâti (3)
3. Pousser la pédale (2) pour la centrer sur la traverse du bâti (3).
Pour un réglage facile la traverse du bâti est pourvue de trous
oblongs.
8.3.3 Compléter le dessus de table

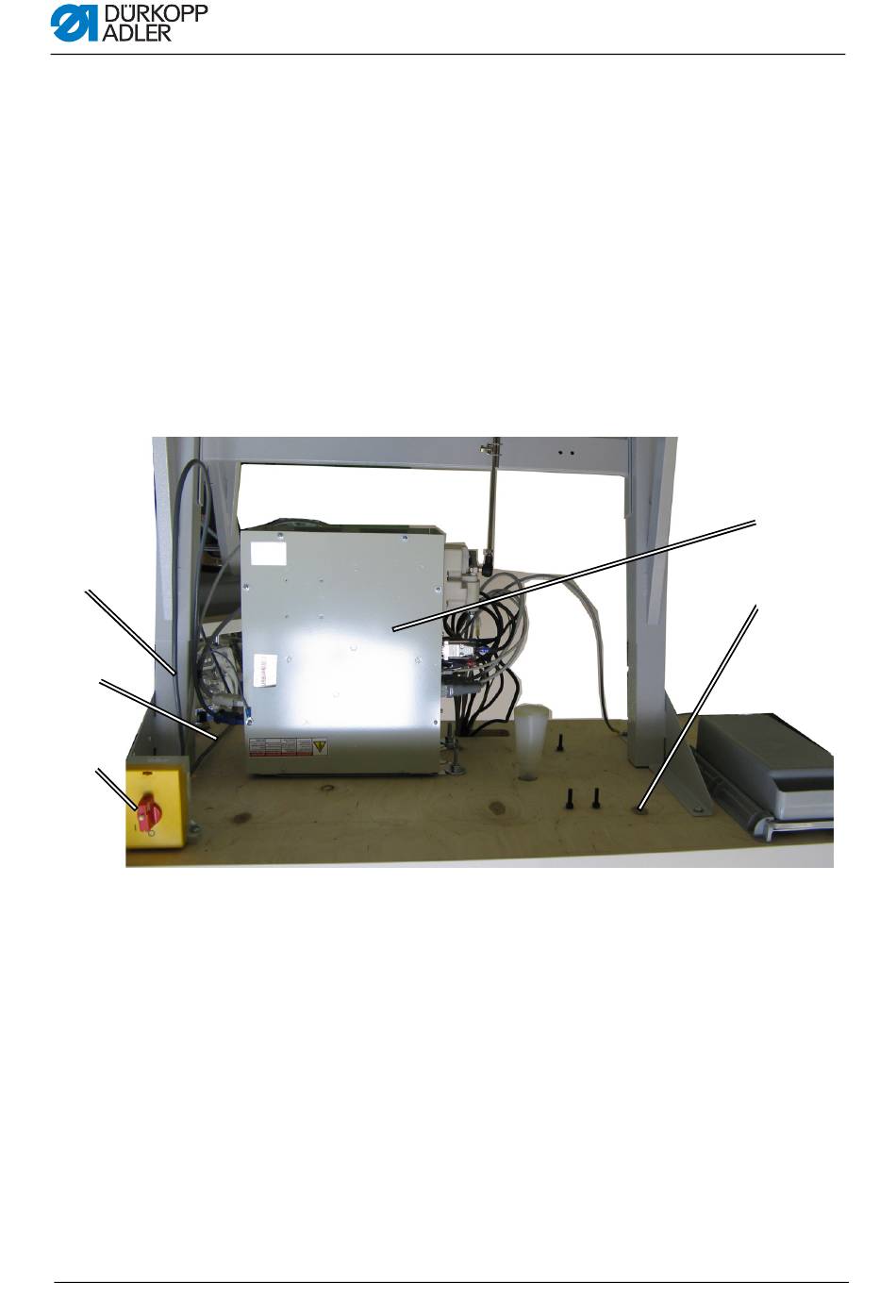

Fig. 21: Compléter le dessus de table !
1. Poser le dessus de table (4) sur un plan de travail avec la face
inférieure en haut.
2. Visser l'interrupteur principal (3) à gauche sur la face inférieure
de la table.
3. Fixer les câbles de connexion (1) et (2) vers le boîtier de com-
mande (5) sur le dessus de table, de préférence avec des
collier de serrage à clou et soulagement de traction.
Notice d'instructions 512/532 Version 01.0 - 07/2015
(4) - Dessus de table
(5) - Boîtier de commande
Installation
⑤
④
