Régler la griffe
8.2 Régler le mouvement de la griffe
Le trajet de la griffe décrit une ellipse. Afin de l'aligner correctement,
l'avancement ainsi que la levée et la course de la griffe doivent être réglés.
Séquence
Vérifier d'abord le réglage suivant:
• Griffe ( 8.1 Régler la position de la griffe, p. 36)
8.2.1 Régler l'avancement
Le réglage correct de l'avancement est vérifié lors qu'il est en arrêt et est
réglé à l'excentrique d'entraînement.
Réglage correct
Régler le volant à main en position de 190° et la roue de réglage supé-
rieure à la longueur de point maximale.
 Lorsqu'on baisse le levier de réglage de point, la griffe est immobili-
Protection
• Rabattre la tête de machine ( 3.3.1 Accès à la partie inférieure de la

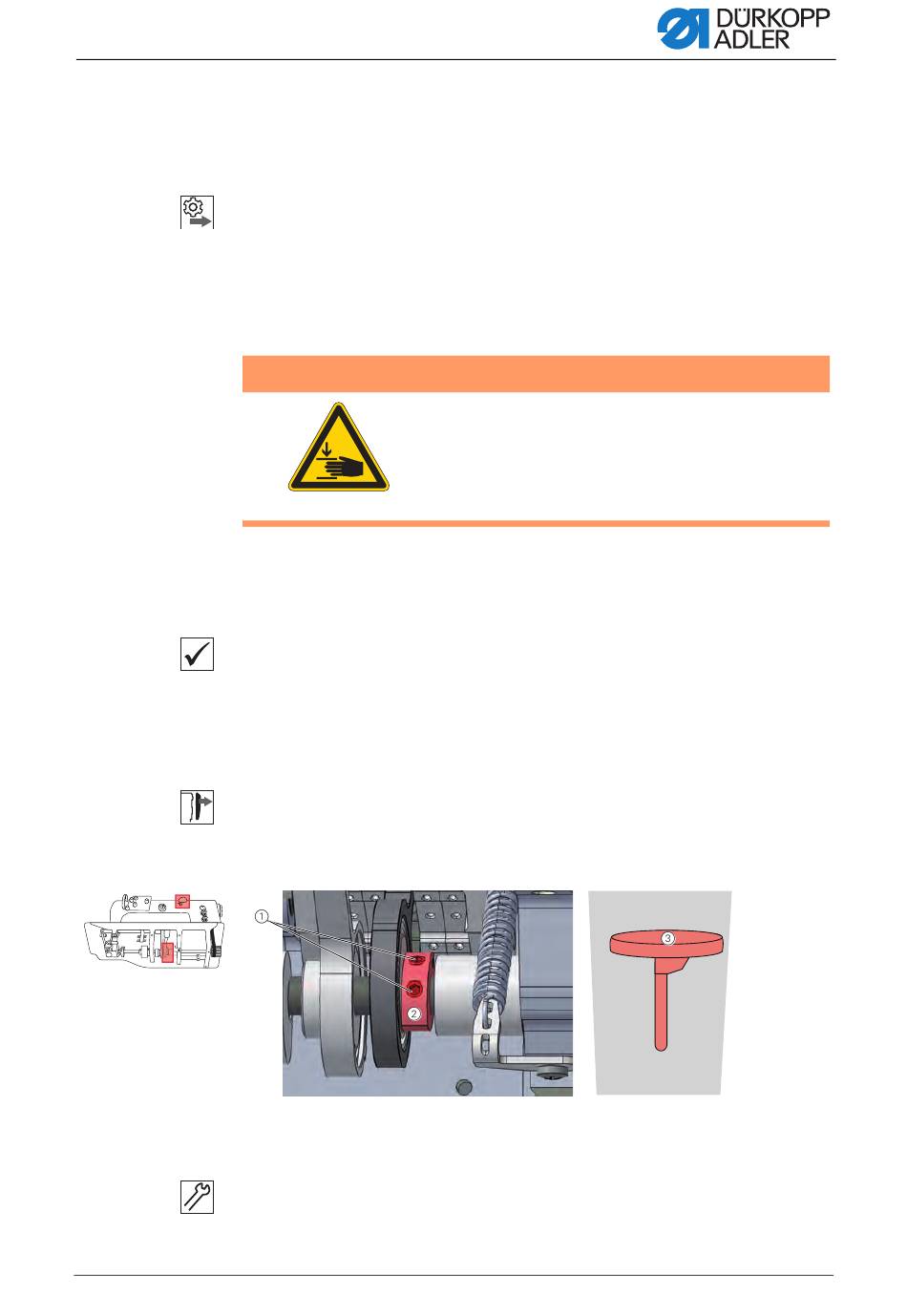

Image. 25: Régler l'avancement de la griffe
Étapes de réglage
1. Régler la roue supérieure à la longueur de point maximale.
Instructions de service 867 - 03.0 - 10/2017
AVERTISSEMENT
Risque de blessure!
Risque d'écrasement dû aux parties en mouve-
ment!
Éteignez la machine à coudre avant de vérifier et
régler l'avancement de la griffe.
sée.
machine, p. 14)
(1) - Tiges filetées
(2) - Excentrique d'entraînement
(3) - Levier de réglage de point
39
