Fig. 2
1
2
Fig. 3
2
2b
2a
Fig. 4
4
5
3b
3
2a
6
2b
3a
4a
4b
3
3b
3a

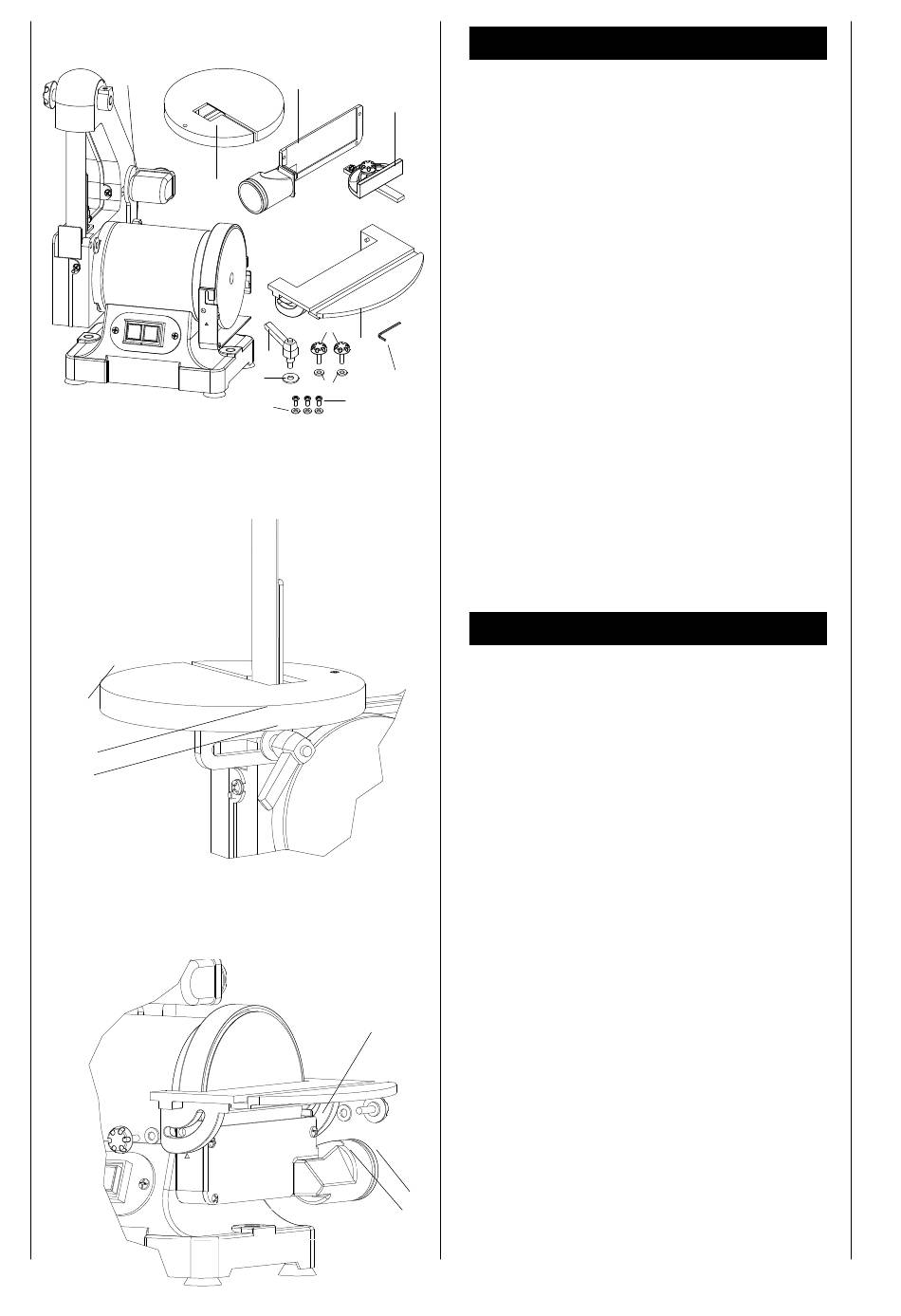

A gép kicsomagolása
2. ábra
Ellenőrizze a tartalmat, hogy nem észlelhetők-e szállítá-
si károk. Amennyiben károkat észlel, azonnal jelezze a
szállítást végző vállalatnak. Ellenőrizze a csomag hiány-
talanságát. A hiányzó alkatrészeket azonnal jelezze a
kereskedőnek. A teljes gépet kartondobozban szállítjuk.
A gépre rögzítendő kiegészítő alkatrészeket az össze-
szerelés előtt lokalizálni kell és be kell azonosítani.
1
Szalag- és tányéros csiszológép
2
1 szalagcsiszoló asztal
2 a
1 befogókar M 8 a szalagcsiszoló asztalhoz
2 b
1 alátét, 8 mm-es a szalagcsiszoló asztalhoz
3
1 tányéros csiszoló asztala
3a
2 szorítócsavarok, M6 a tányéros csiszoló
asztalához
3b
2 alátét, 6 mm-es a tányéros csiszoló asztalához
4
1 elszívócsonk
4a
3 kereszthornyos csavar, M4x10 az elszívócsonk
hoz
4b
3 alátét, 4 mm-es
5
1 ferdevágó idomszer a tányéros csiszoló asztal
hoz
6
2 imbuszkulcs, kulcsnyílás: 3 mm
Kezelési útmutató
Szerelés
FIGYELEM! Győződjön meg arról, hogy a gép le van
választva a hálózatról.
A csiszolószalag asztalának felszerelése. 3. ábra
Tolja át a csiszolószalag asztalát (2, 2. ábra) a csiszo-
lószalagon, és rögzítse az asztal alatt a befogókarral és
az alátéttel ( 2a és 2b, 2. ábra)
A befogókart egy rugó feszíti elő, és a fogantyúnál meg-
húzva lehet állítani.
Figyelem! Az asztal és a csiszolószalag között legalább
2 mm-es távolságot kell tartani, hogy az ujjak ne szorul-
hassanak a szalag és az asztal közé.
A tányéros csiszoló asztalának felszerelése, 4. ábra
Tolja a tányéros csiszoló asztalát (3, 1. ábra) a toldá-
sokkal a gépen található kivágásba és nyomja felfelé az
asztalt, amíg a furatok egy síkba nem esnek, majd rög-
zítse a szorítócsavarokkal és az alátétekkel (3a és 3b, 1.
ábra) mindkét oldalon.
89
