INSTALLATIEVOORSCHRIFT

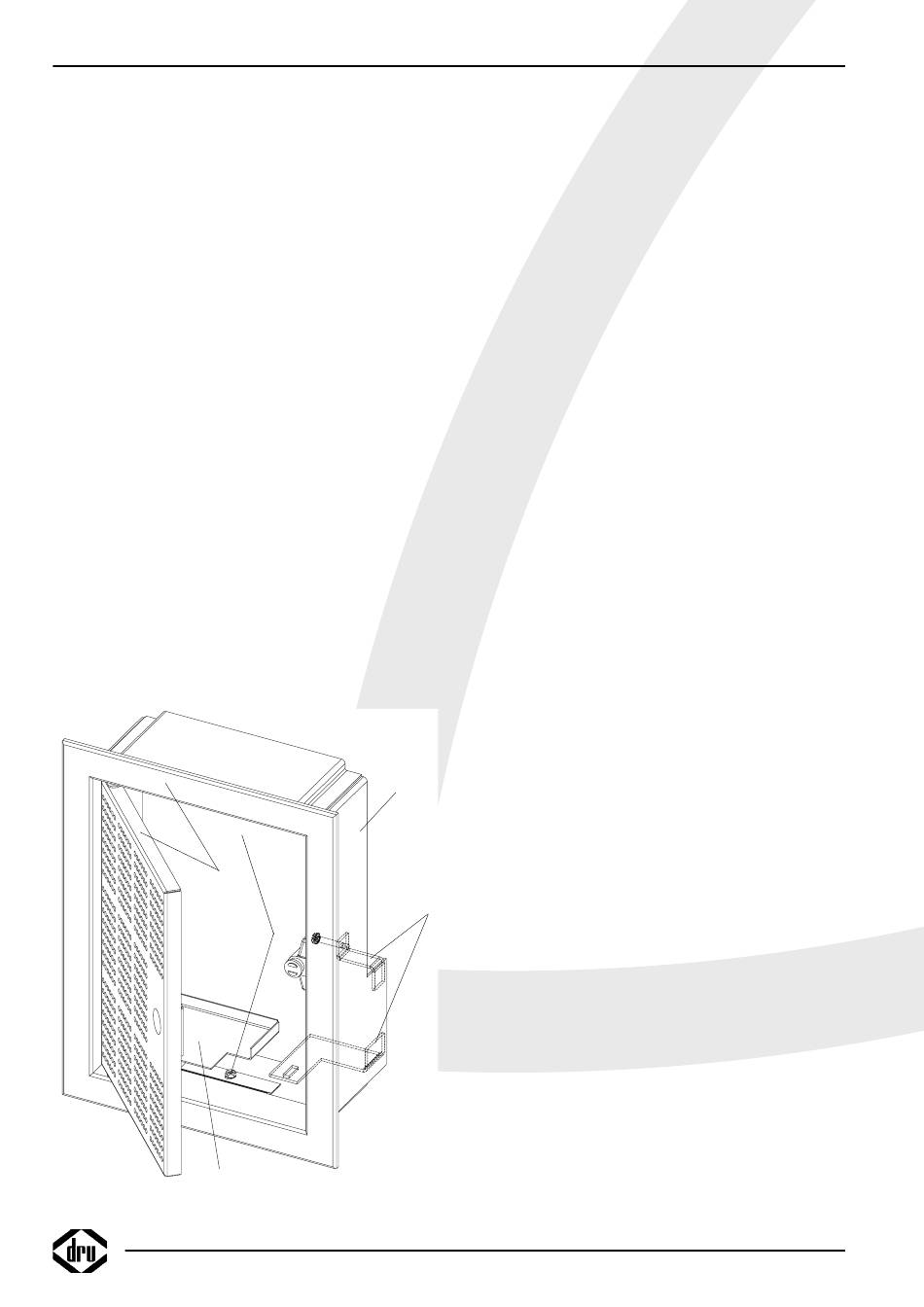

Bedieningsluikje (fig. 2C)
Voor het bedieningsluikje moet u een gat maken van 285
mm x 200 mm (h x b).
Plaats het binnenframe (1). Deze kunt u mee metselen
indien u een boezem van steen gebruikt. Indien u een
ander materiaal gebruikt kunt u het binnenframe vastkitten
of met vier verzonken schroefjes vastzetten.
Af fabriek is het gasregel blok onder het toestel
gemonteerd.
In de praktijk kan het gasregelblok niet onder het toestel
blijven zitten en dient los genomen te worden.
Ga hierbij als volgt te werk.
Maak de flexibele gasleiding (sleutel 17) ,aluminium
waakvlamleiding (sleutel 10) en het thermokoppel (sleutel
10) los en wikkel de leidingen af, zorg dat er geen knikken
ontstaan.
Verwijder vervolgens het gasregelblok.
Leid de leidingen naar de gewenste positie, let op dat er
geen vuil in de leidingen komt.
Monteer het gasregelblok aan de beugels (2) van het
binnen frame.
Sluit de leidingen aan op de achterzijde van het
gasregelblok.
Let er op dat u de flexibele slang en de aluminium leiding
gasdicht aandraait.
Het thermokoppel moet men eerst handvast aandraaien
en vervolgens 1 kwart slag met de sleutel.
Plaats de ontvanger in het bakje (3). Zorg ervoor dat de
led naar voren wijst.
Maak het buitenframe met deurtje (4) vast aan het
binnenframe met behulp van de twee parkers (5).
U kunt het buitenframe zo plaatsen afhankelijk of u het
deurtje links of rechts draaiend wilt hebben.
4
3
1
5
38c-1078
fig. 2c
Aansluitmogelijkheden (fig. 4)
De doorvoer naar buiten kan zowel door de gevel als
door het dakvlak plaatsvinden.
De doorvoer naar buiten kan zowel door de gevel als
door het dakvlak plaatsvinden, het aansluiten van de aan-
en afvoerpijpen dient aan onderstaande voorwaarden te
voldoen:
• altijd eerst 1 meter pijp verticaal plaatsen, behalve fig. 4,
voorbeeld 5.
• de horizontale pijplengte mag nooit langer zijn dan 3
meter en een muurdoorvoer.
• de maximale pijplengte is 12 meter.
Reken voor een 90° bocht 2 meter en voor een 45° bocht
1 meter. De lengte van de gevel- of dakdoorvoer hoeft niet
te worden meegerekend.
De maximale totale lengte is de som van de buislengte
plus de vervangende lengte voor de bochten (zie de 5
voorbeelden in fig. 4).
De dakdoorvoerset, luchtaanvoer / rookgasafvoer, de
concentrische pijp en bochten worden per stuk verpakt en
compleet geleverd met een klemband voorzien van
afdichtring.Tevens is een pan- of plakplaat verkrijgbaar
voor doorvoer door resp. een schuin of een plat dak.
Let op: Dit toestel mag uitsluitend met het door DRU
geleverde afvoermateriaal ø150/ø100 geïnstalleerd worden.
Dit is samen met het toestel gekeurd en voldoet hiermee
aan alle eisen.Voor afwijkend installatiemateriaal kan DRU
de goede en veilige werking niet garanderen.
Voorbereidingen voor het plaatsen van het
in- en uitlaatsysteem
• Maak een keuze uit de aansluitmogelijkheden volgens
figuur 4.
• Bouw de concentrische pijpen op vanaf het toestel. Als
door bouwkundige omstandigheden eerst een gedeelte
van het concentrische pijpensysteem wordt ingebouwd let
dan speciaal op de juiste montagewijze.
• Het toestel begint met een contradeel. Hierop de eerste
meter pijp plaatsen. Bij een goede montage is van bovenaf
gezien de blauwe rubber afdichtring in de pijp te zien.
• Houdt een minimale afstand aan van 5 centimeter tussen
de buitenkant van de concentrische pijpen en wand of
plafond.
