Scheppach MFH3300-4P Traduction Du Manuel D'origine
  1. Manuels
  2. Marques
  3. Scheppach Manuels
  4. Équipement pour pelouses et jardins
  5. MFH3300-4P
  6. Traduction du manuel d'origine

Scheppach MFH3300-4P Traduction Du Manuel D'origine

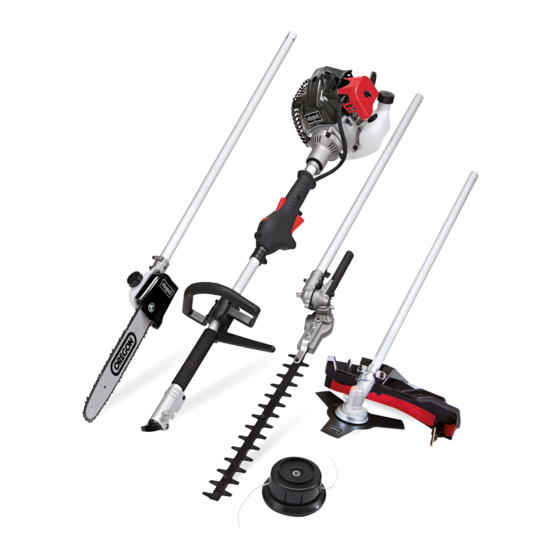

Machine thermique multi-outils pour le jardin
Masquer les pouces Voir aussi pour MFH3300-4P:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 37

Liens rapides

Art.Nr.
5904802903
5904802850 | 11/2014
GB
FR
DK
SE
NO
Benzin Multifunktionsgerät
D
Original-Anleitung
Petrol multi garden tool
Translation from the original instruction manual
Machine thermique multi-outils pour le
jardin
Traduction du manuel d'origine
Benzinmultifunktionsenhed
Oversættelse af den originale driftsvejledning
Bensindrivet multiverktyg för trädgårdt
Översättning av den ursprungliga bruksanvisningen
Bensindrevet multiverktøy for hage
Oversettelse fra original bruksanvisning
HL710
MFH3300-4P
