5
MT230
MT345
MT455
MT600
MT900
MT1200
Hydraulische besturing, enkele / dubbele
bediening met terugslagklep.

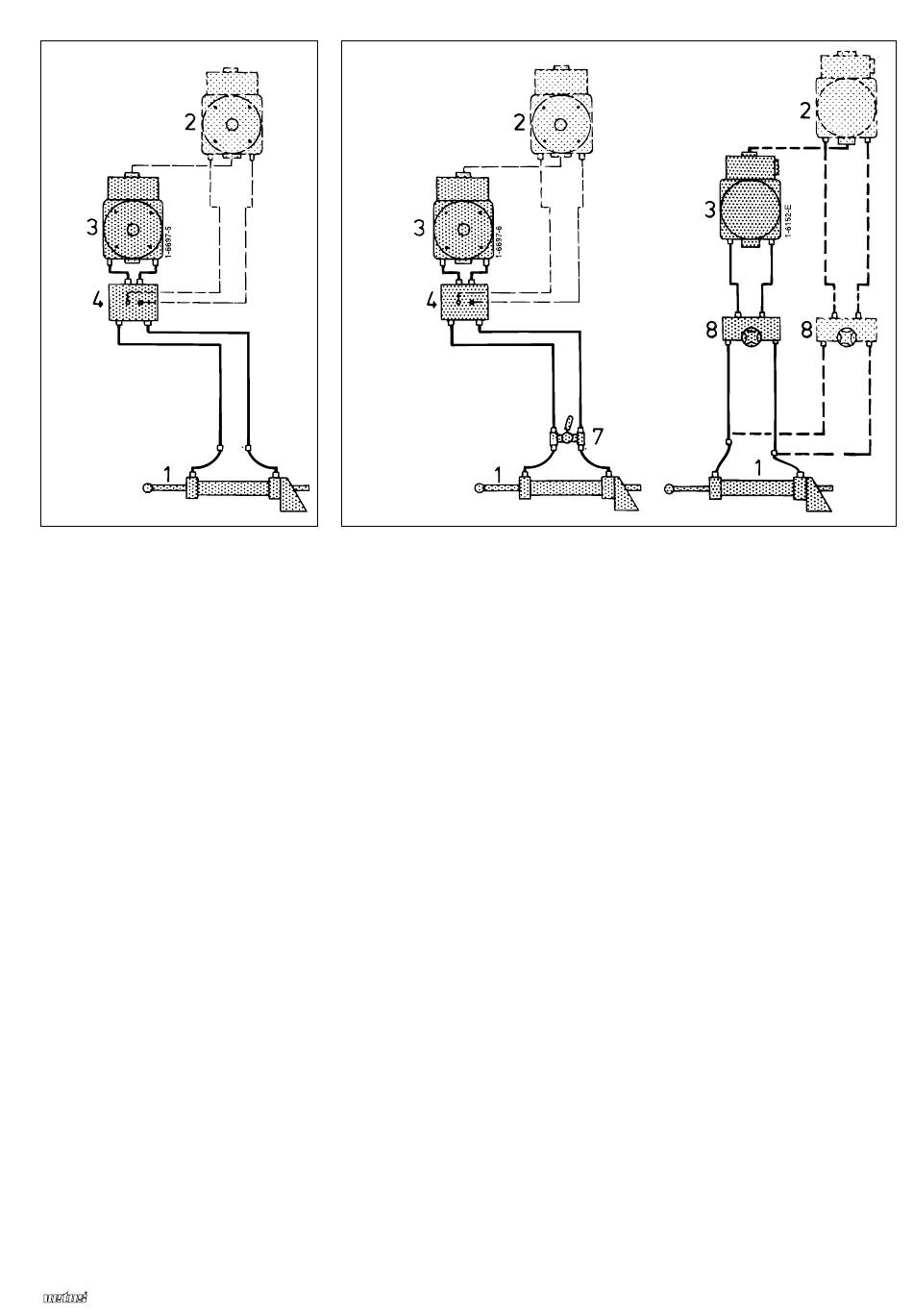

Hydraulic steering, single / dual station with
non-return valve.
Hydraulische Ruderanlage, mit einem oder zwei
Steuerständen, mit Rückschlagventil
Commande hydraulique, à commande
simple/double, avec clapet de retenue.
Gobierno hidráulico, mando único/ doble
con válvula de retención.
Sistema motore idraulico a controllo singolo
/ doppio con valvola di ritegno.
1 Cylindre
3 Pompe de commande
4 Double clapet de retenue
6 Valve de surpression
7 Valve de dérivation
8 Clapet de retenue simple avec valve de
dérivation
Hydraulic Steering Systems 230 - 1200 kgm
6
MT230
MT345
MT455
MT600
MT900
MT1200
Hydraulische besturing, enkele / dubbele bediening met terugslagklep en kortsluitkraan.
Hydraulic steering, single / dual station with non-return valve and by-pass valve.
Hydraulische Ruderanlage, mit einem oder zwei Steuerständen, mit Rückschlagventil und
Kurzschlußventil
Commande hydraulique, à commande simple/double, avec clapet de retenue et valve de
dérivation.
Gobierno hidráulico, mando único/ doble con válvula de retención y válvula de desviación.
Sistema motore idraulico a controllo singolo / doppio con valvola di ritegno e valvola di
by-pass.
1 Cilindro
3 Bomba de dirección
4 Válvula de retención doble
6 Válvula de seguridad
7 Válvula de desviación
8 Válvula de retención simple con llave de
cortocircuito
1 Cilindro
3 Pompa motrice
4 Valvola di ritegno doppia
6 Valvola di sovrapressione
7 Valvola di by-pass
8 Valvola di ritegno semplice con rubinet-
to di by-pass
