2.3 Zone d'accès arrière
La zone d'accès arrière du régulateur ATC-300+ est normalement
accessible par l'arrière d'une porte de panneau ouverte (Figure 2).

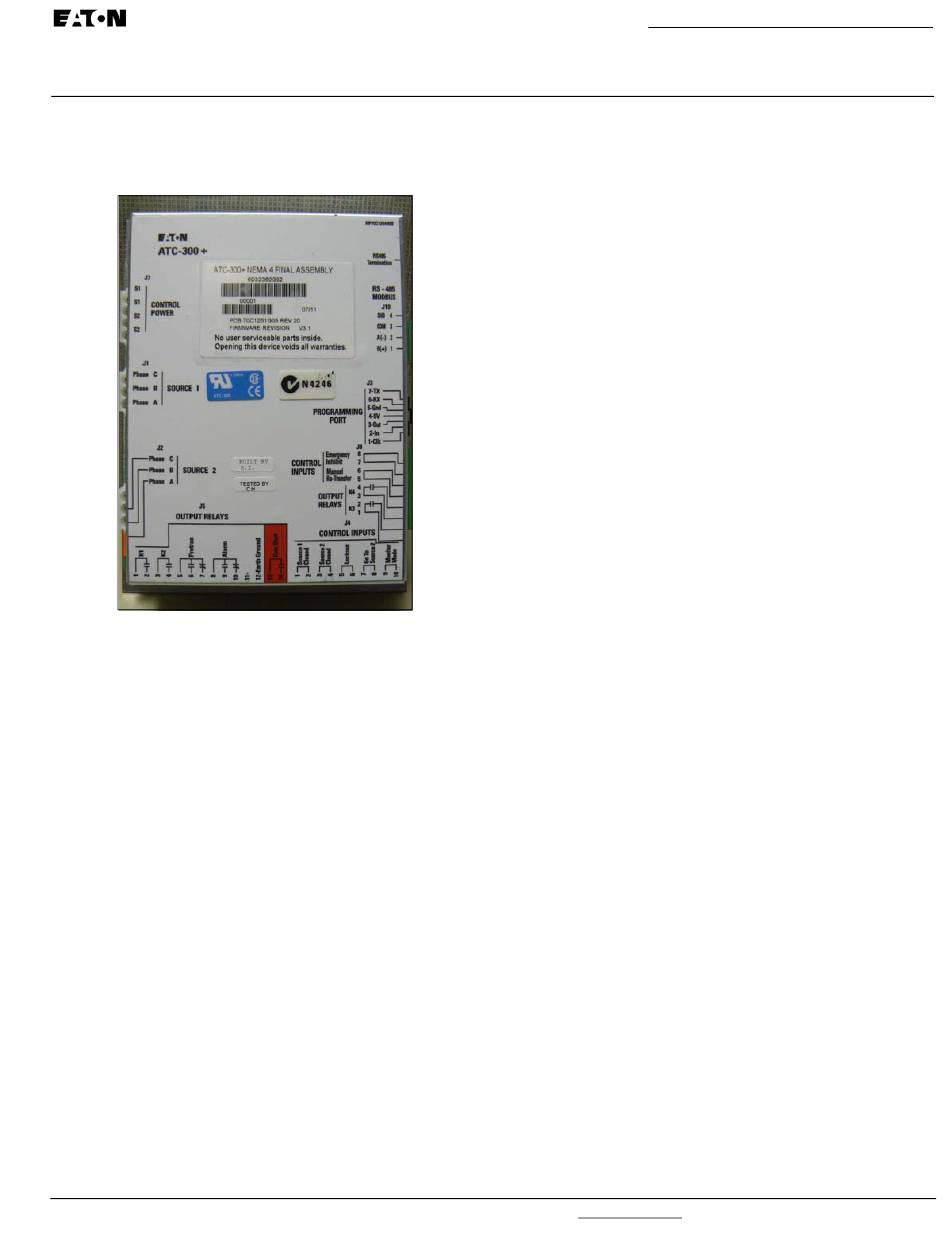

Figure 2. Régulateur ATC-300+ (vue arrière)
Tous les câbles du régulateur ATC-300+ sont raccordés à l'arrière
du châssis.
Remarque : Pour uniformiser l'identification, la zone d'accès arrière
correspond à la porte du panneau ouverte avec l'utilisateur face 
à l'arrière du régulateur ATC-300+.
Les connecteurs J1, J2 et J7 se trouvent à l'arrière gauche du
châssis. Les connecteurs J1 et J2 alimentent respectivement la
Source 1 et la Source 2. Le connecteur J7 est utilisé pour l'entrée
d'alimentation de Source 1 et de Source 2. Le connecteur du port
de programmation J3 se trouve à l'arrière droit du châssis. 
Les connecteurs J4 et J5 se trouvent en bas du régulateur. 
Le connecteur J4 alimente par un courant continu de mouillage
les différentes entrées de commande. Les connecteurs J5 et J8
fournissent les contacts secs de relais pour les sorties de
commande principales.
Voir Section 5.5.1 pour les valeurs nominales de contact.
