Enerpac Pow'r-Riser PR Serie Manuel D'instructions page 46

6.4 Remplacement des fusibles (reportez-vous aux figures 9 et 10)
AVERTISSEMENT : risque d'électrocution ! Une tension élevée est
présente à l'intérieur du vérin, même lorsque le moteur est coupé.
Vérifiez que le cordon d'alimentation du vérin est débranché de la
prise électrique (ou de toute autre source d'alimentation électrique) avant de
retirer ou d'installer des fusibles, ou avant d'ouvrir la porte du boîtier électrique
(le cas échéant). Le non-respect de cette consigne de précaution peut entraîner
des blessures graves ou mortelles.
Un transformateur abaisseur installé à l'intérieur du boîtier électrique du vérin
fournit l'alimentation basse tension à la télécommande et à divers autres
composants électriques. Les fusibles contribuent à protéger le transformateur et
les composants contre tout dommage.
Tous les modèles de vérin contiennent deux fusibles : un fusible principal de
transformateur (puissance d'entrée) et un fusible secondaire de transformateur
(puissance de sortie).
Reportez-vous au tableau 9 pour en savoir plus à propos du remplacement
des fusibles. Utilisez toujours uniquement des fusibles offrant les dimensions et
puissances spécifiées.
AVERTISSEMENT : le défaut d'installation de fusibles offrant les
spécifications appropriées peut provoquer un incendie, un
fonctionnement irrégulier et/ou endommager le vérin. Cela peut
entraîner des blessures graves voire mortelles, ainsi que des dégâts matériels.
Sur les vérins équipés d'un système électrique monophasé, les fusibles sont
situés sur la partie inférieure du boîtier électrique du vérin. Les porte-fusibles sont
installés à l'extérieur du boîtier et peuvent être évalués sans nécessité de retirer
le couvercle du boîtier. Reportez-vous à la figure 9.
Sur les vérins équipés d'un système électrique triphasé, les fusibles sont situés à
l'intérieur du boîtier électrique du vérin. La porte du boîtier doit être ouverte pour
pouvoir accéder aux fusibles. Reportez-vous à la figure 10.
Si un fusible saute, cela peut indiquer une tension excessive de la ligne. Vérifiez
toujours que la tension de la ligne est correcte avant de remplacer des fusibles
sautés. Un fusible peut également sauter si le cordon d'alimentation du vérin ou
le câble de la télécommande est usé ou endommagé.
AVERTISSEMENT : remplacez immédiatement un cordon
d'alimentation ou un câble de télécommande usé ou endommagé.
Ne reprenez pas le fonctionnement du vérin tant que les réparations
ne sont pas terminées. Vous risquez de vous électrocuter en cas de contact avec
un câblage rompu ou exposé. Cela risque de provoquer des blessures graves,
voire mortelles.
Si un fusible ou les deux ne cessent de sauter après avoir été remplacés et
que vous ne parvenez pas à identifier le problème, faites inspecter et réparer le
système électrique du vérin par un centre d'entretien agréé Enerpac.
Tableau 9 - Informations relatives aux fusibles de remplacement
Modèle de vérin
commençant par :
Fusible principal
(puissance d'entrée)
PREMB (115 V)
Temporisé, 40 mA
PREMI (230 V)
250 V 1/4" x 1-1/4"
PREME (200 V)
Temporisé, 1 A 600 V
PREMG (208-240 V)
Temporisé, 600 mA
PREMW (380-415 V)
600 V 13/32" x 1-1/2"
Temporisé, 500 mA
PREMJ (440-480 V)
600 V 13/32" x 1-1/2"
Temporisé, 400 mA
PREMR (575 V)
600 V 13/32" x 1-1/2"
Remarque : la cinquième lettre de la référence est B, E, I, G, W, J ou R, selon la
configuration électrique du vérin.
(Reportez-vous aux figures 9 et 10 pour
connaître l'emplacement des fusibles.)
A
Fusible secondaire
(puissance de sortie)
Temporisé, 300 mA
250 V 1/4" x 1-1/4"
Temporisé, 4 A 125 V
13/32" x 1-1/2" 5 mm x 20 mm
Temporisé, 4 A 125 V
5 mm x 20 mm
Temporisé, 4 A 125 V
5 mm x 20 mm
Temporisé, 4 A 125 V
5 mm x 20 mm
Vérifiez que le cordon
d'alimentation est débranché
avant de remplacer les
fusibles.
du bouton de réenclenchement, modèles monophasés
B
du bouton de réenclenchement, modèles triphasés
46
SECONDARY PRIMARY
FUSE FUSE
300 mA 40 mA
B
Légende :
A
. Fusible principal
B
. Fusible secondaire
C
. Bouton de réenclenchement du disjoncteur

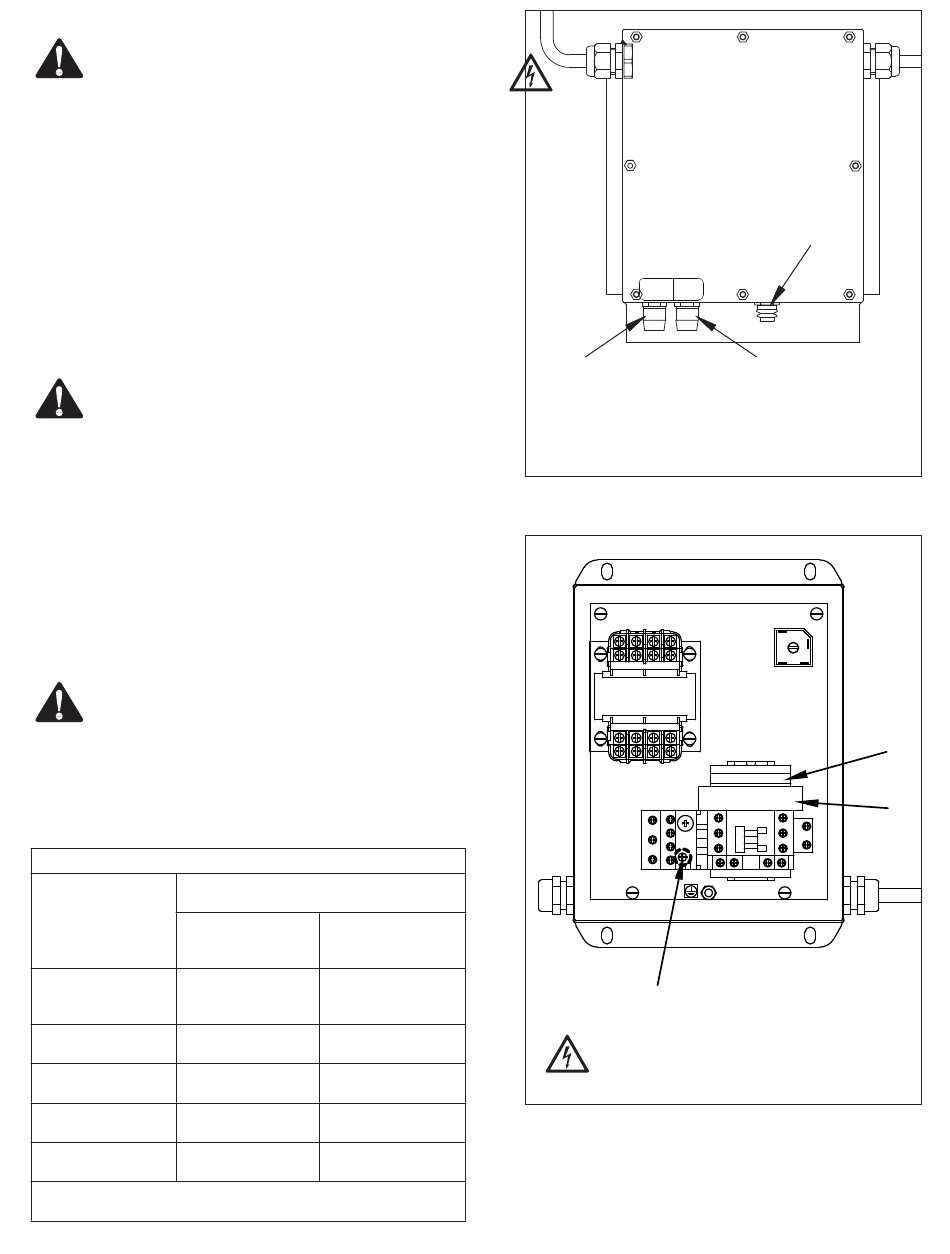

Figure 9, emplacements des fusibles et
Légende :
C
A
. Fusible principal
B
. Fusible secondaire
Vérifiez que le cordon
C
. Bouton de réenclenchement,
d'alimentation est débranché
avant de remplacer les
fusibles.
Figure 10, emplacements des fusibles et
C
A
B
A
relais de surcharge du moteur
