6.4 Substituição do Fusível (Veja as Figuras 9 e 10)
ADVERTÊNCIA: Risco de choque elétrico! Há alta tensão
presente no interior do macaco, mesmo quando o motor estiver
desligado. Certifique-se de que o cabo de alimentação do
macaco esteja desligado da tomada elétrica (ou de outra fonte de energia
elétrica) antes de remover ou instalar fusíveis, ou antes de abrir a porta do
compartimento elétrico (se equipado). A não observância desta precaução
poderá resultar em morte ou graves lesões corporais.
Um transformador redutor montado dentro do compartimento elétrico do
macaco fornece energia de baixa tensão para a botoeira e para outros
componentes elétricos. Os fusíveis ajudam a proteger o transformador e
os componentes contra danos.
Todos os modelos de macaco contêm dois fusíveis: um fusível no primário
do transformador principal (entrada de energia) e um fusível no secundário
do transformador (saída de energia).
Consulte a Tabela 9 para obter informações sobre a troca de fusíveis.
Sempre use fusíveis apenas das classificações e tamanhos especificados.
ADVERTÊNCIA: Deixar de instalar fusíveis de especificações
adequadas pode causar incêndio, funcionamento irregular e/ou
danos ao macaco. Pode resultar em morte, graves lesões
corporais ou danos materiais.
Em macacos equipados com um sistema elétrico monofásico, os fusíveis
estão localizados na parte inferior do compartimento elétrico do macaco.
Os porta-fusível são montados na parte externa do compartimento e podem
ser avaliados sem remover a tampa do compartimento Veja a Figura 9.
Em macacos equipados com um sistema elétrico trifásico, os fusíveis
estão localizados dentro do compartimento elétrico do macaco. A porta do
compartimento deve ser aberta para acesso aos fusíveis. Veja a Figura 10.
Se um fusível queimar, isso pode indicar uma condição de excesso de
tensão de linha. Sempre verifique se a tensão de linha está correta antes
de trocar quaisquer fusíveis queimados. Um fusível também pode queimar
se o cabo de alimentação do macaco ou cabo da botoeira ficar desgastado
ou danificado.
ADVERTÊNCIA: Substitua imediatamente um cabo de
alimentação ou cabo da botoeira desgastado ou danificado.
Não reinicie a operação do macaco até os reparos sejam
concluídos. Pode ocorrer choque elétrico se houver contato com fiação
partida ou exposta. Pode resultar em morte ou graves lesões corporais.
Se um ou ambos os fusíveis continuarem a queimar depois de trocados e
o problema não puder ser determinado, faça com que o sistema elétrico
do macaco seja inspecionado e reparado por um Centro de Serviços
Autorizado da Enerpac.
Tabela 9 - Informações sobre a troca de fusíveis
(Veja as figuras 9 e 10 para as localizações dos fusíveis)
Modelo do Macaco
Começando com:
Fusível no Primário
(entrada de energia)
PREMB (115V)
40mA 250V 1/4" x 1-1/4"
PREMI (230V)
Retardo do Tempo
PREME (200V)
1A 600V 13/32" x 1-1/2"
PREMG (208-240V)
Retardo do Tempo
600mA 600V 13/32" x
PREMW (380-415V)
1-1/2" Retardo do Tempo
500mA 600V 13/32" x
PREMJ (440-480V)
1-1/2" Retardo do Tempo
400mA 600V 13/32" x
PREMR (575V)
1-1/2" Retardo do Tempo
Nota: A quinta letra do número do modelo será B, E, I, G, W, J ou R, dependendo da
configuração elétrica do macaco.
A B
Fusível no Secundário
(saída de energia)
300mA 250V 1/4" x 1-1/4"
Retardo do Tempo
4A 125V 5mm x
20mm Retardo de Tempo
4A 125V 5mm x
20mm Retardo de Tempo
4A 125V 5mm x
20mm Retardo de Tempo
4A 125V 5mm x
20mm Retardo de Tempo
SECONDARY
B

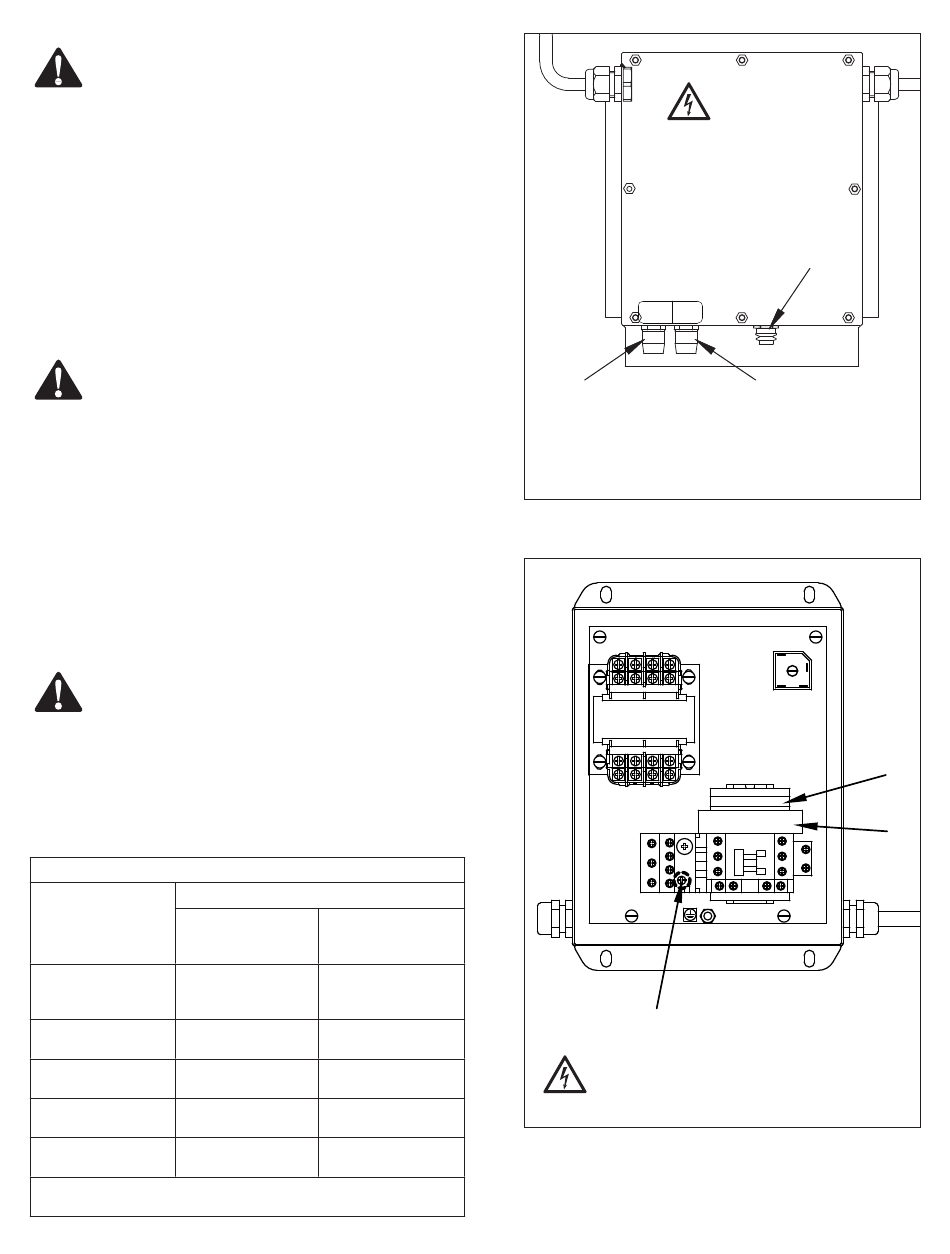

Figura 9, Localizações do Fusível e do Botão Reset,
Certifique-se de que o
cabo de alimentação
esteja desligado antes
de substituir fusíveis.
Figura 10, Localizações do Fusível e do Botão Reset,
34
Certifique-se de que o
cabo de alimentação
esteja desligado antes
de substituir fusíveis.
C
PRIMARY
FUSE FUSE
300 mA 40 mA
A
Legenda:
A
. Fusível no Primário
B
. Fusível no Secundário
C
. Botão Reset do Disjuntor
Modelos monofásicos
Legenda:
C
A
. Fusível no Primário
B
. Fusível no Secundário
C
. Botão Reset,
Relé de Sobrecarga do Motor
Modelos trifásicos
B
