Enerpac Pow'r-Riser PR Serie Manuel D'instructions page 43

Les entretoises de la série PRS permettent un ajustement supplémentaire de
précision de la hauteur d'empilement des rallonges. Elles peuvent être utilisées
seules ou associées aux rallonges de la série PRE.
Tableau 4 - Entretoises de la série PRS (accessoires disponibles en option)
Modèle d'entretoise
PRS1
PRS2
PRS3
Jeu d'entretoises Le jeu comprend PRS1, PRS2 et PRS3 (1 exemplaire
PRS4 de chaque).
AVERTISSEMENT : ne dépassez jamais la hauteur d'empilement
supplémentaire maximale de votre modèle de vérin. Reportez-vous
au tableau 5 pour plus d'informations.
AVERTISSEMENT : le non-respect des instructions suivantes
pourrait entraîner le glissement ou la chute de la charge. Cela peut
causer des blessures graves et/ou des dommages matériels.
Lorsque vous utilisez des rallonges de la série PRE et/ou des entretoises de la
série PRS, respectez toujours les règles suivantes :
• Pour les charges pesant jusqu'à 54 tonnes métriques [60 tonnes courtes] :
Deux rallonges de la série PRE, quelles qu'elles soient, peuvent être incluses
dans l'empilement à condition que la hauteur maximale de la pile (reportez-
vous au tableau 5) ne soit pas dépassée et que les exceptions suivantes
soient respectées :
1) Modèles de vérin PREMB06014L, PREMI06014L et PREME06014L :
seule une rallonge PRE18 peut être incluse dans l'empilement.
2) Tous les modèles de vérin se terminant par « 16L » : seule une
rallonge PRE11, PRE14 ou PRE18 peut être incluse dans l'empilement.
3) Tous les modèles de vérin se terminant par « 27L » : les rallonges PRE14
et PRE18 ne peuvent pas être incluses dans l'empilement. Ces rallonges
sont conçues pour des vérins à course courte uniquement (modèles se
terminant par « 14L » et « 16L »).
• Pour les charges supérieures à 54 tonnes métriques [60 tonnes courtes] ou les
courses supérieures à 356 mm [14 pouces] : seule une rallonge de la série PRE
et une entretoise de la série PRS peuvent être incluses dans l'empilement.
• Ne dépassez jamais 76 mm [3 pouces] de hauteur totale d'entretoises.
• Ne dépassez jamais la hauteur d'empilement supplémentaire maximale de
votre modèle de vérin. Reportez-vous au tableau 5, dimension « X ».
Tableau 5 - Hauteur d'empilement supplémentaire maximale avec les
rallonges de la série PRE et les entretoises de la série PRS
Hauteur d'empilement
supplémentaire maximale
Modèle de vérin
(dimension « X »)
mm
PREM_06014L 813
PREM_06027L 279
PREM_10016L 533
PREM_10027L 279
PREM_15016L 533
PREM_15027L 279
PREM_20016L 533
PREM_20027L 279
Remarque : la cinquième lettre du modèle est B, E, I,
G, W, J ou R, selon la configuration électrique du vérin.
Épaisseur (chacune)
mm pouces
25 1
51 2
76 3
pouces
32
11
21
11
21
11
21
11

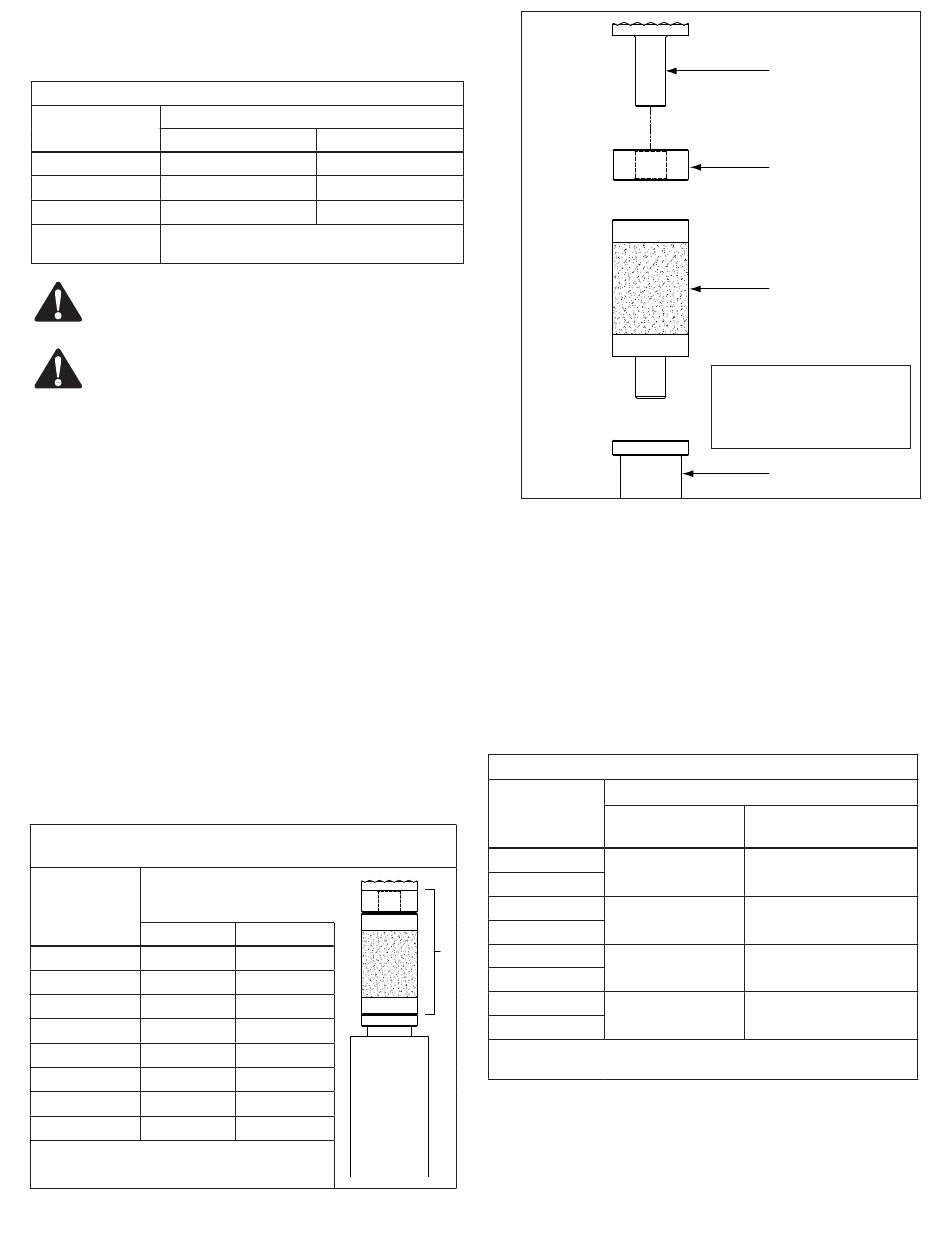

Figure 5, installation des rallonges et entretoises (configuration type)
5.7 Têtes
Une tête non oscillante est incluse avec le vérin comme équipement standard.
Une tête oscillante est disponible comme accessoire en option. Reportez-vous
au tableau 6 pour obtenir une liste des références des têtes.
IMPORTANT : utilisez une tête oscillante pour engager correctement les points
de levage inclinés. Une tête oscillante devrait toujours être utilisée lorsque l'écart
d'alignement entre la tête standard et le point de levage est trop large pour être
compensé uniquement par l'utilisation d'un morceau de contreplaqué ou d'un
autre matériau de compression à coefficient de frottement élevé approprié.
Modèle de vérin
PREM_06014L
PREM_06027L
PREM_10016L
PREM_10027L
X
PREM_15016L
PREM_15027L
PREM_20016L
PREM_20027L
Remarque : la cinquième lettre du modèle est B, E, I, G, W, J ou R, selon la
configuration électrique du vérin.
43
Tête
(reportez-vous au tableau 6)
Entretoise de la série PRS
(reportez-vous au tableau 4)
Rallonge de la série PRE
(reportez-vous au tableau 3)
Important : reportez-vous au
tableau 5 pour en savoir plus à
propos de la hauteur d'empilement
supplémentaire maximale.
Tige du vérin
Tableau 6 - Têtes
Références des têtes
Tête oscillante
Tête non oscillante
(standard) (accessoire en option)
42208E
42208E
42208E PRTS150
42208E PRTS200
PRTS60
PRTS60
