Enerpac Pow'r-Riser PR Serie Manuel D'instructions page 16

Legende:
1. Sicherungshebel
2. Griffsystem
*
3. Transportstange
4. Netzkabel
5. Steuerventil
6. Motorfernbedienung
7. Elektromotor
8. Entlüftungsstopfen
9. Gehäuse,
1-phasig (mit Abdeckblech)
10. Schutzschalter
11. Öleinfüllverschluss
12. Ölfilter
13. Hydraulikzylinder
14. Hydraulikbehälter
15. Ölablassschraube
*
17. Hebeöse
18. Schmiernippel des Radlagers
19. Luftventil (Reifen)
20. Halterung für U-Ring
21. Elektrische Sicherungen
*
Nicht bei allen Modellen vorhanden.

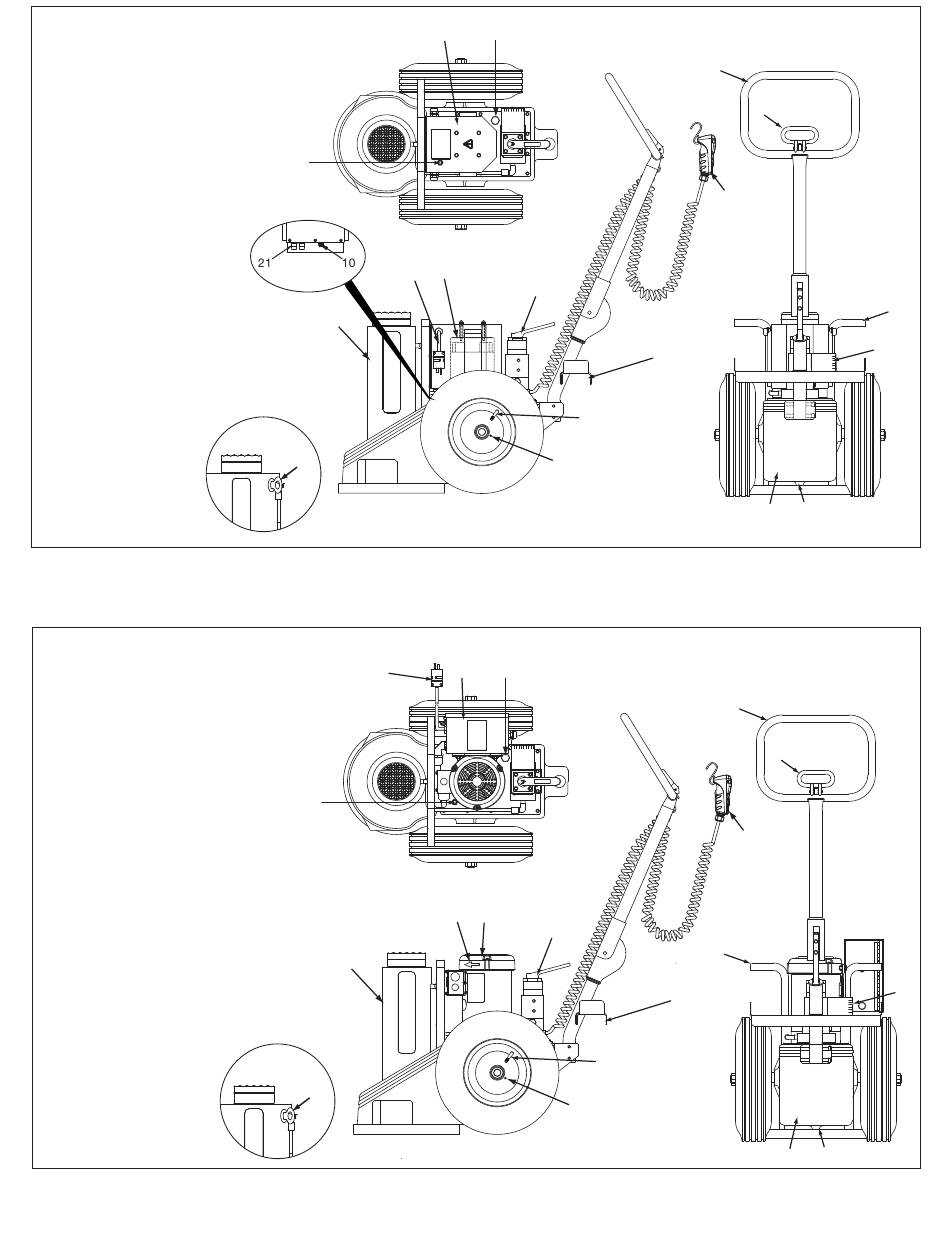

Abbildung 1: Wichtigste Funktionen und Komponenten - Serien PREMB, PREME und PREMI (Einphasenstrom)
Legende:
1. Sicherungshebel
2. Griffsystem
*
3. Transportstange
**
4. Netzkabel
5. Steuerventil
6. Motorfernbedienung
7. Elektromotor
8. Entlüftungsstopfen
10
4
11
11. Öleinfüllverschluss
9
12
12. Ölfilter
13. Hydraulikzylinder
14. Hydraulikbehälter
15. Ölablassschraube
16. Elektrogehäuse, 3-Phasen
RAISE
*
LOWER
17. Hebeöse
18. Schmiernippel des Radlagers
19. Luftventil (Reifen)
20. Halterung für U-Ring
21. Elektrische Sicherungen
7
***
22. Motorschutzrelais
16
23. Drehrichtungspfeil des Motors
5
*
Nicht bei allen Modellen vorhanden.
**
Netzstecker nicht im Lieferumfang
enthalten (vom Kunden bereitzustellen).
***
Befindet sich in Nr. 16.
Abbildung 2: Wichtigste Funktionen und Komponenten - Serien PREMG, PREMJ, PREMR und PREMW (Dreiphasenstrom)
18
6
6"
8
2 3 4
6"
13
17
4
8
2
13
***
17
19
9 11
RAISE
LOWER
39
4 7
5
A
18
16
21
22
11
RAISE
LOWER
1
23
7
5
A
3
16
14 15
2
6
20
19
39
4
6"
2
6
3
20
19
18
1
3
12
15
14
1
12
15
14
