4.0 CONFIGURATION INITIALE
4.1 Ajout d'huile
Avant le démarrage, retirez le bouchon de remplissage d'huile (reportez-vous aux
figures 1 et 2, élément nº 11) et contrôlez le niveau d'huile. Ce dernier doit être
environ 25 mm [1 pouce] en dessous de la partie supérieure du réservoir. Ajoutez
de l'huile hydraulique Enerpac HF dans le réservoir si nécessaire. Reportez-vous à
la section 6.1 pour plus d'informations.
4.2 Exigences électriques
Assurez-vous que la prise est adaptée à votre modèle de vérin. Reportez-vous à
la plaque signalétique du vérin pour connaître les exigences en matière de tension
et de phase.
Les dispositifs de déconnexion électrique et de protection du circuit doivent être
fournis par le client. La protection du circuit doit correspondre à 115 pour cent du
courant nominal du moteur à pleine charge.
Sur les modèles monophasés, un cordon d'alimentation et une fiche du type
approprié à la tension de la ligne spécifiée au moment de la commande sont inclus.
AVERTISSEMENT : la modification du type de prise ne peut être
effectuée que par un électricien qualifié, dans le respect de toutes les
normes locales et nationales en vigueur.
Sur les modèles triphasés, le cordon d'alimentation est fourni sans fiche. Un
électricien qualifié doit installer et câbler la fiche de type approprié qui est
compatible avec les exigences électriques spécifiées du vérin. L'installation et le
câblage de la fiche doivent être conformes à l'ensemble des réglementations et
ordonnances applicables.
4.3 Utilisation du vérin pour la première fois
Remarque : reportez-vous aux figures 1 et 2 pour identifier les éléments indiqués
entre parenthèses (. . .).
1. Vérifiez que le levier de la valve de sécurité (élément nº 5) est en position
centrale (neutre/maintien).
2. Branchez le cordon d'alimentation du vérin à une prise électrique.
3. Sur les modèles triphasés uniquement, appuyez sur le bouton de la
télécommande et relâchez-le tout en observant la rotation du ventilateur du
moteur. Vérifiez que le ventilateur tourne dans le même sens que la flèche
(élément nº 23) représentée sur la partie supérieure du boîtier du moteur.
Remarque : procédez aux étapes suivantes sans appliquer de charge sur le vérin.
Reportez-vous à la section 5.0 pour obtenir des instructions détaillées quant au
fonctionnement du vérin.
4. Vérifiez le bon fonctionnement en étendant et rétractant totalement le vérin
(élément nº 13). Utilisez le levier de la valve de sécurité (élément nº 5) et le
bouton de la télécommande (élément nº 6) pour contrôler le mouvement du
vérin. Pour évacuer l'air du système, faites fonctionner le vérin à vide sur
plusieurs cycle jusqu'à ce que le fonctionnement soit fluide.
4.4 Utilisation de la poignée pour positionner le vérin
Remarque : reportez-vous aux figures 1 et 2 pour identifier les éléments indiqués
entre parenthèses (. . .).
1. Poussez le levier de verrouillage de la poignée (élément nº 1) afin de relâcher
la tige de verrouillage.
2. Lorsque la tige de verrouillage est relâchée, placez la poignée (élément nº 2)
à la position souhaitée et relâchez le levier de verrouillage de la poignée
(élément nº 1) pour engager la tige de verrouillage.
3. Le vérin peut désormais être incliné vers l'arrière sur les roues et poussé ou
tiré vers la zone d'intervention. Soyez vigilant lorsque vous reculez.
4. Si nécessaire, le vérin peut être soulevé à l'aide de la barre de levage
(élément nº 3, si installé) ou de l'anneau/des anneaux de levage (élément nº 17,
si installé).
Remarque : les barres de levage sont installées sur les modèles à course courte
des séries PREM_060, PREM_100 et PREM_150. Les barres de levage ne
sont pas utilisées sur les modèles à course longue ou sur le modèle à course
courte PREM_20016L.
Tous les modèles sont équipés d'un anneau de levage. Le modèle à course courte
PREM_20016L est équipé de deux anneaux de levage. Les anneaux de levage
ne sont pas présents sur les modèles à course courte des séries PREM_060,
PREM_100 et PREM_150.
AVERTISSEMENT : soulevez le vérin en utilisant uniquement le ou les
anneaux de levage ou la barre de levage. Ne tentez jamais de soulever
le vérin à l'aide de la poignée. Cette dernière doit être utilisée
uniquement pour faire rouler le vérin et pour le positionner sous le point de levage.
5. À l'aide de la poignée, ajustez la position du vérin de sorte que la tête du vérin
soit centrée sous le point de levage de la charge.
AVERTISSEMENT : vérifiez que le vérin est positionné sur une surface
d'appui solide et de niveau, avec le vérin de levage perpendiculaire au
sol. Si vous procédez au levage sans être perpendiculaire au sol, le
vérin risque de glisser hors de sa position et de perdre la charge. Au besoin, utilisez
une tête oscillante pour engager correctement les points de levage inclinés.
Reportez-vous à la section 5.7 pour plus d'informations.
5.0 FONCTIONNEMENT
5.1 Valve de sécurité (reportez-vous à la figure 3)
Le flux hydraulique vers le vérin de levage est contrôlé par une valve manuelle à
4 voies et 3 positions.
• Déplacez le levier en position d'extension
pour lever la charge.
• Déplacez le levier en position de
rétraction pour abaisser la charge.
• Déplacez le levier en position centrale
neutre/maintien immédiatement après la
fin du levage ou de l'abaissement.
Remarque : la position neutre/maintien est
également désignée comme position de
« ralenti ».
5.2 Télécommande (reportez-vous à la
figure 4)
Le moteur de la pompe est contrôlé par
un bouton-poussoir unique installé sur la
télécommande.
Bouton actionné :
Le moteur démarre. La pression du système
augmente et le vérin se déplace tant que le
bouton est maintenu enfoncé ou jusqu'à ce
que le vérin atteigne la fin de course.
Bouton relâché :
Le moteur se coupe. Le vérin cesse son
déplacement et la valve clapet antiretour
supporte la charge.
Remarque : si le vérin ne commence pas à se
déplacer lorsque le moteur est mis en marche,
vérifiez que le levier de la valve de sécurité est
en position d'extension ou de rétraction.
5.3 Disjoncteur
Un disjoncteur réenclenchable est utilisé sur tous les modèles de vérin équipés
d'un système électrique monophasé. Cela comprend les références de vérin
commençant par PREMB, PREME et PREMI. Le bouton de réenclenchement
du disjoncteur est installé sur la surface inférieure du boîtier électrique du vérin.
Reportez-vous à la figure 1, élément 10, pour le localiser.
En cas de consommation électrique excessive, le disjoncteur se déclenche.
Après avoir déterminé et corrigé l'origine de la surcharge, appuyez sur le bouton
du disjoncteur pour le réenclencher.
41
EXTENSION
RÉTRACTION
(soulever)
(abaisser)
Neutre/maintien

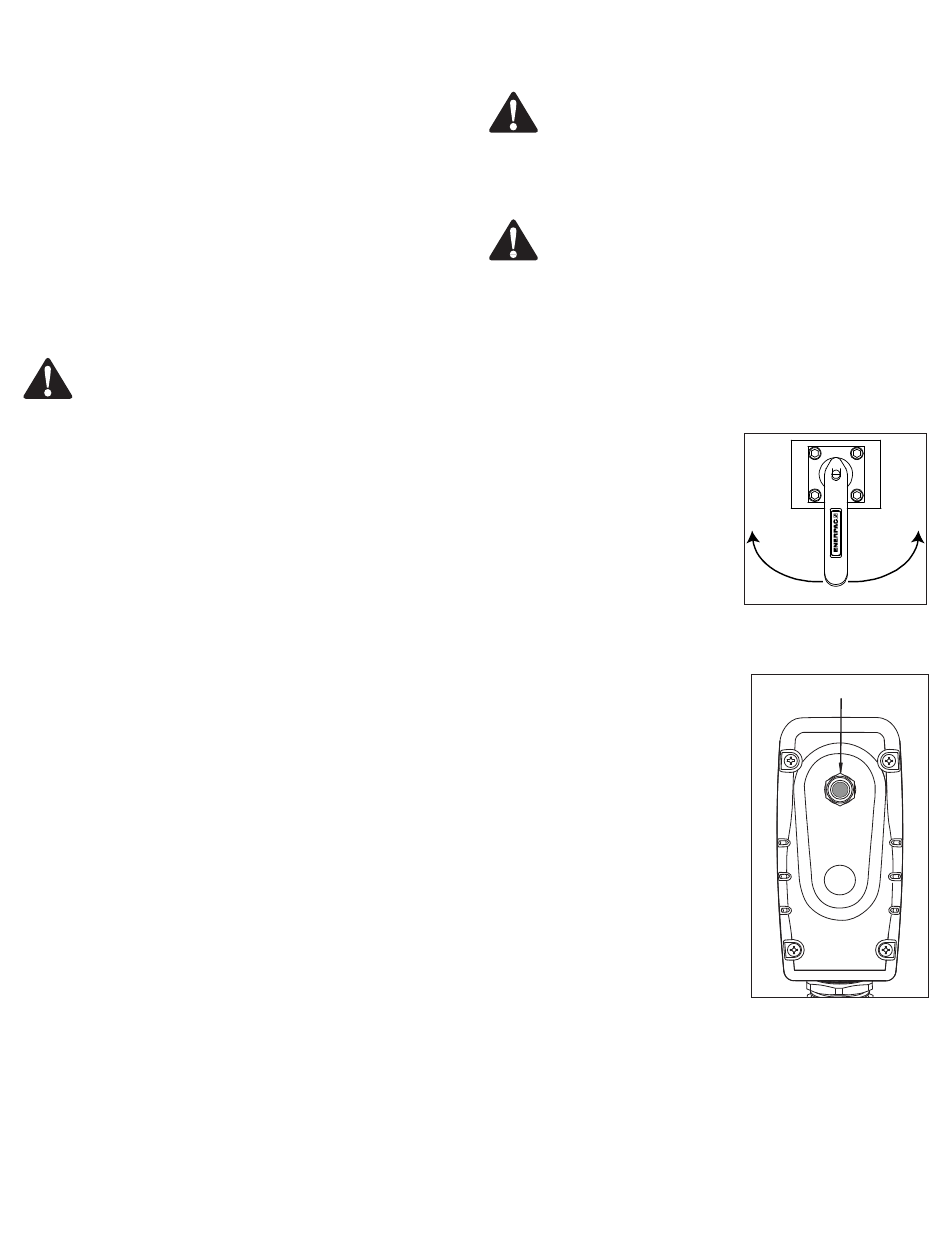

Figure 3, valve de sécurité
BOUTON DE LA TÉLÉCOMMANDE
Figure 4, télécommande
