Instructions D'empilement Des Anneaux Ouverts - Enerpac Pow'r-Riser Pr Serie Manuel D'instructions

Dimension et référence de l'anneau ouvert
Modèle de vérin
25 mm
[1 pouce]
PREM_06014L
PRU11
PREM_06027L
PRU11
PREM_10016L PRU11
PREM_10027L PRU11
PREM_15016L PRU151
PREM_15027L PRU151
PREM_20016L PRU201
PREM_20027L PRU201
Remarque : la cinquième lettre du modèle est B, E, I, G, W, J ou R, selon la configuration électrique du vérin.

5.8 Instructions d'empilement des anneaux ouverts

la figure 6)
Les anneaux ouverts Pow'r-Riser (accessoires disponibles en option) permettent
le verrouillage mécanique d'une charge soulevée. Les anneaux ouverts sont
placés dans la partie supérieure du boîtier du vérin et autour de la tige étendue
du vérin. Ils sont disponibles en cinq longueurs différentes pour chaque modèle
Pow'r-Riser.
Afin de contribuer à l'alignement et à l'installation appropriés, la surface
supérieure du boîtier du vérin et la surface supérieure de chaque anneau ouvert
contient un repère surélevé. La surface inférieure de chaque anneau ouvert
contient un logement concordant.
Les anneaux ouverts sont fabriqués en acier et en aluminium. Un anneau ouvert
en acier doit toujours être positionné aux extrémités supérieure et inférieure de
la pile d'anneaux ouverts. Les anneaux ouverts en aluminium doivent toujours
être placés au centre de la pile, entre les deux anneaux ouverts en acier. Cet
empilement contribue à éviter d'endommager les anneaux ouverts en aluminium.
ATTENTION : ne placez jamais un anneau ouvert en aluminium au
sommet ou à la base de la pile d'anneaux ouverts.
Procédez comme suit pour installer les anneaux ouverts :
1. À l'aide du vérin, soulevez la charge à la hauteur de levage souhaitée.
Reportez-vous aux instructions de la section 5.5 de ce manuel.
2. Placez un anneau ouvert en acier au sommet du boîtier du vérin, autour de
la tige étendue du vérin.
3. Au besoin, placez un ou plusieurs anneaux ouverts en aluminium sur
l'anneau ouvert en acier, autour de la tige étendue du vérin. La quantité
d'anneaux ouverts en aluminium à installer varie selon le modèle de vérin,
la hauteur de levage et le jeu d'anneaux ouverts utilisé. Reportez-vous au
tableau 7 pour plus d'informations.
4. Placez un second anneau ouvert en acier au sommet de la pile d'anneaux
ouverts.
IMPORTANT : veillez à ce que la flèche sur chaque anneau ouvert soit orientée
vers le haut. Veillez à ce que tous les repères soient totalement engagés dans les
logements concordants des anneaux ouverts.
AVERTISSEMENT : danger de point de pincement : pour les
étapes suivantes, tenez vos doigts et mains éloignés de la zone
située entre l'anneau de soutien de la charge et le sommet de la pile
d'anneaux ouverts.
5. Abaissez lentement la tige du vérin jusqu'à ce que le poids de la charge
soit soutenu par les anneaux ouverts. Reportez-vous aux informations de
la section 5.5 pour obtenir les instructions d'utilisation du vérin.
Tableau 7 - Informations relatives aux anneaux ouverts
76 mm 114 mm 140 mm
[3 pouces] [4-1/2 pouces] [5-1/2 pouces]
PRU13 PRU14 -
PRU13 PRU14 -
PRU13 PRU14 -
PRU13 PRU14 -
PRU153 - PRU155
PRU153 - PRU155
PRU203 - PRU205
PRU203 - PRU205
(reportez-vous à
Référence du
jeu d'anneaux
254 mm
ouverts
[10 pouces]
- PRUS126 PRU11
PRU110 PRUS137 PRU11
- PRUS126 PRU11
PRU110 PRUS137 PRU11
- PRUS1526 PRU151
PRU1510 PRUS1537 PRU151
- PRUS2026 PRU201
- PRUS2037 PRU201
IMPORTANT : respectez toutes les règles et réglementations de travail en
vigueur sur votre site ou lieu de travail. L'utilisation de supports auxiliaires et de
supports de blocage ou autres supports de charge peut être requise même si
des anneaux ouverts sont installés.
Repère (sur chaque
anneau ouvert et au
sommet du boîtier du
vérin)
Anneau ouvert en acier
(base)
Tête
Anneau de
soutien de
la charge
Vue de l'outil assemblé

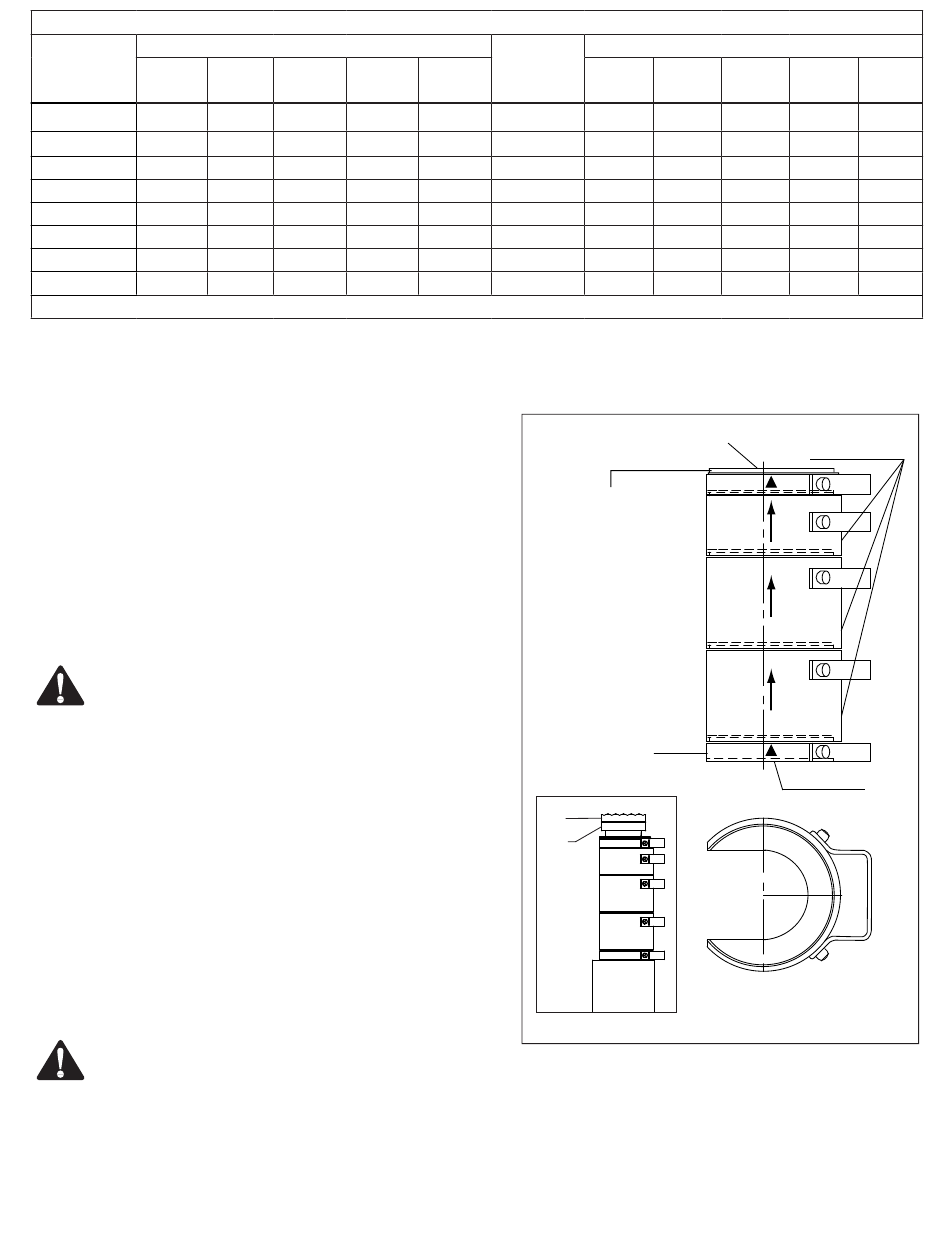

Figure 6, empilement d'anneaux ouverts
44
Éléments inclus dans chaque jeu d'anneaux ouverts
2x 1x 2x
PRU13 PRU14
PRU13 PRU14
PRU13 PRU14
PRU13 PRU14
PRU153 PRU155
PRU153 PRU155
PRU203 PRU205
PRU203 -
Anneau ouvert en acier
(sommet) Anneaux ouverts en aluminium
Logement de l'anneau
ouvert
(configuration type)
1x 4x
- -
PRU110 -
- -
PRU110 -
- -
PRU1510 -
- -
- PRU205
