Küschall® Compact

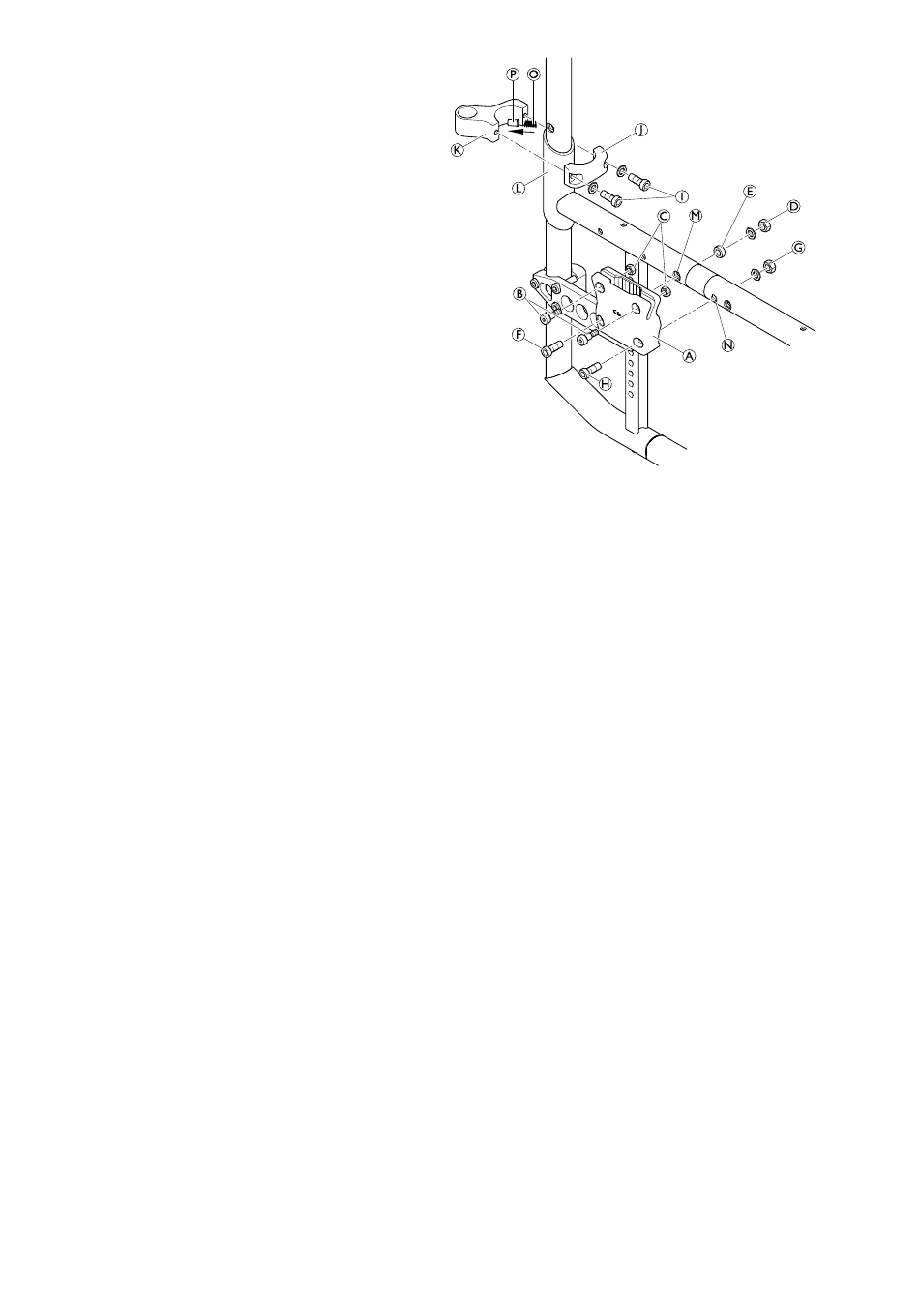

1. Insérez les écrous C et les boulons B dans les trous
supérieurs du support d'accoudoir A et serrez-les
fermement. Le support ne doit pas être écrasé.
2. Fixez le support d'accoudoir A au trou du châssis arrière
M à l'aide d'un boulon F, d'un manchon E, d'une
rondelle et d'un écrou D.
3. Percez un trou N de 6 mm de diamètre dans le châssis
avant en insérant la mèche de la perceuse dans le trou
libre du support d'accoudoir déjà fixé A.
4. Insérez un boulon H et serrez-le avec une rondelle et
un écrou G.
5. Graissez la broche P et insérez-la avec le ressort O dans
le trou intérieur de la fixation K et placez-la autour de
la partie renforcée L du châssis arrière.
6. Placez l'autre partie de la fixation J autour du châssis
arrière et alignez-la avec les rondelles et les boulons I
pour la fixer.
D = 7 Nm
G = 7 Nm
I = 4 Nm
