Annexe
8.3.9 Connexions sur un système de module à 2 variateurs à 6 impulsions
1
2
3
4
1 Fusibles CC
2 Module variateur
3 Barres omnibus d'entrée secteur reliant les deux
modules de variateur
4 Raccordement au secteur
5 Barres omnibus de circuit intermédiaire reliant les
deux modules de variateur

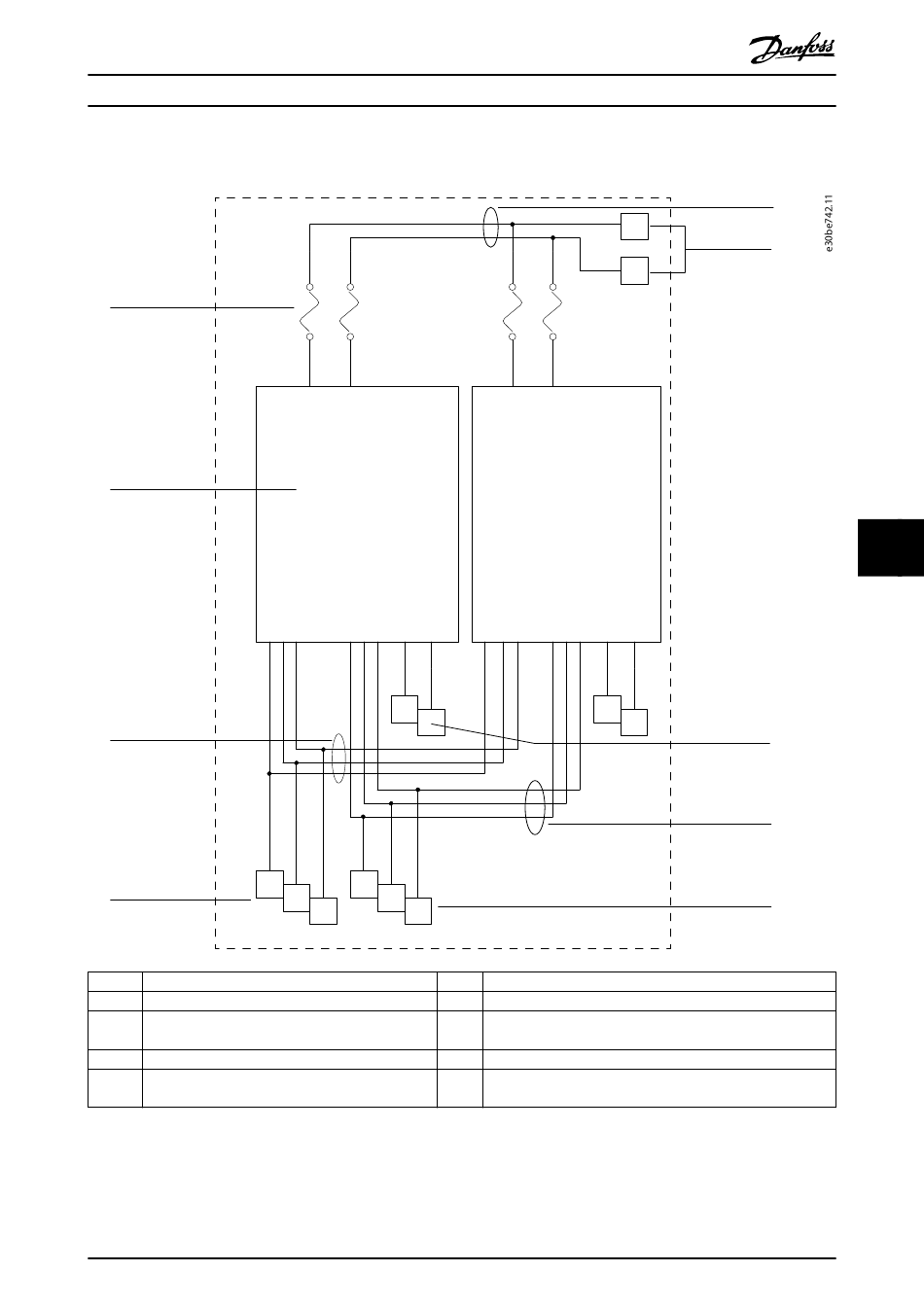

Illustration 8.9 Connexions sur un système de module à 2 variateurs à 6 impulsions
MG37K304
Guide d'installation
R/ S/ T/ U/ V/ W/ R R
91 92 93 96 97 98 + -
6
7
8
9
–
Danfoss A/S © 08/2017 Tous droits réservés.
R/ S/ T/ U/ V/ W/ R R
91 92 93 96 97 98 + -
Bornes CC
Raccordement au frein
Barres omnibus de puissance du moteur reliant les deux
modules de variateur
Raccordement à la puissance du moteur
–
5
6
8 8
7
8
9
