Installation électrique
5.10.2.2 Câblage vers les bornes de
commande
Les ches de borne peuvent être retirées pour faciliter
l'accès.
5
5

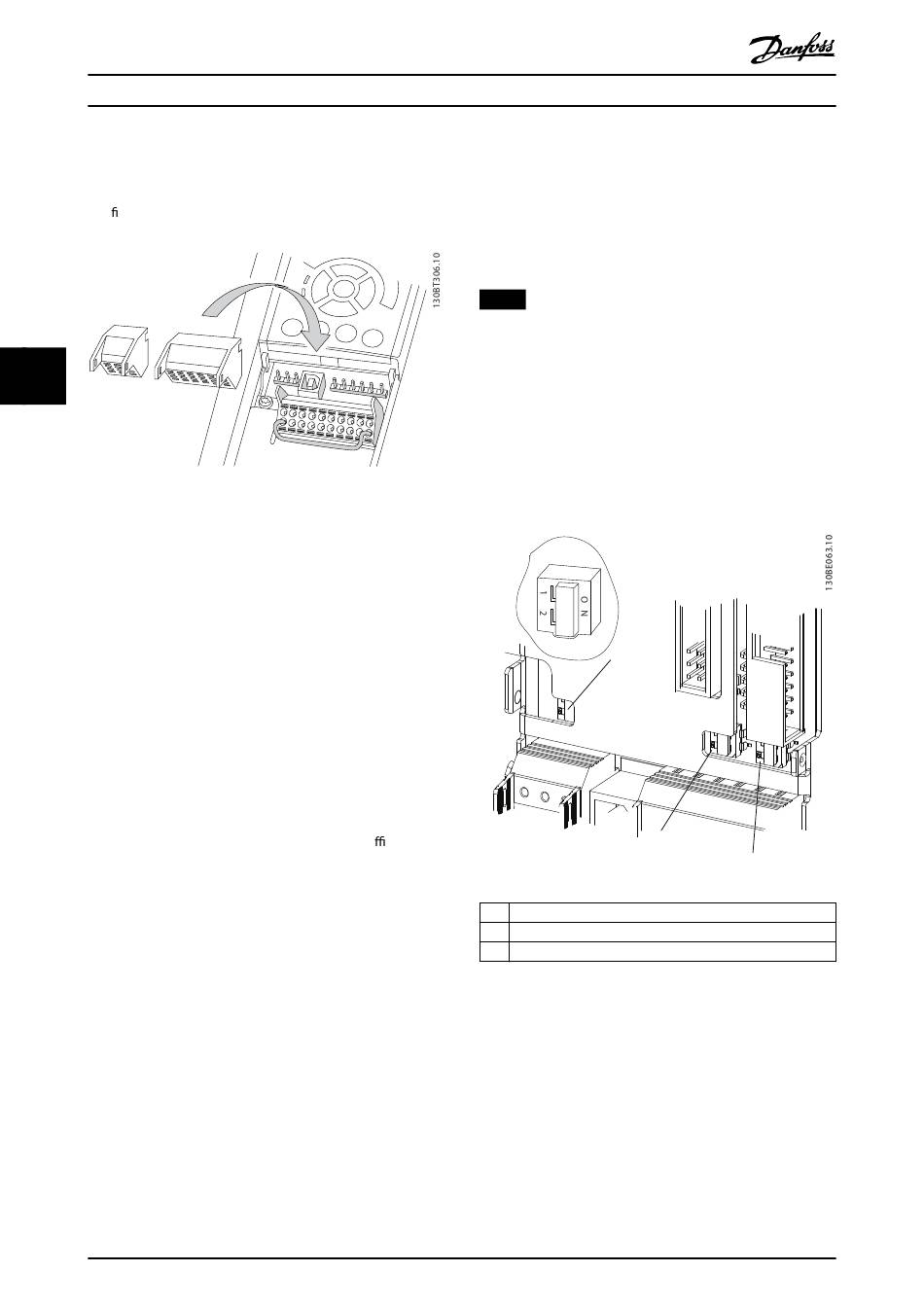

Illustration 5.10 Retrait des bornes de commande
5.10.2.3 Activation du fonctionnement du
moteur (borne 27)
Un cavalier est nécessaire entre la borne 12 (ou 13) et la
borne 27 pour que le variateur de fréquence fonctionne si
les valeurs de programmation d'usine par défaut sont
utilisées.
La borne d'entrée digitale 27 est conçue pour
recevoir un ordre de verrouillage externe de 24 V
CC.
Si aucun dispositif de verrouillage n'est utilisé,
installer un cavalier entre la borne de commande
12 (recommandée) ou 13 et la borne 27. Le
cavalier fournit un signal 24 V interne sur la
borne 27.
lorsque la ligne d'état en bas du LCP a che ROUE
LIBRE DISTANTE AUTO, ceci indique que l'unité est
prête à fonctionner, mais qu'il lui manque un
signal d'entrée sur la borne 27.
Lorsque l'équipement optionnel installé en usine
est raccordé à la borne 27, ne pas retirer ce
câblage.
5.10.2.4 Sélection d'entrée de courant/
tension (commutateurs)
Les bornes de secteur analogiques 53 et 54 permettent de
régler le signal d'entrée de tension (0-10 V) ou de courant
(0/4-20 mA). Voir l'Illustration 5.9 pour connaître l'empla-
cement des bornes de commande dans l'unité.
38
®
VLT
Parallel Drive Modules
Réglages des paramètres par défaut :
AVIS!
COUPER L'ALIMENTATION
Couper l'alimentation du variateur de fréquence avant de
changer la position des commutateurs.
1.
2.
3.
1
2
3
Illustration 5.11 Emplacement du commutateur de terminaison
du bus et des commutateurs A53 et A54
5.10.2.5 Communication série RS485
Un bus de communication série RS485 peut être utilisé
avec le système de variateur. Jusqu'à 32 nœuds peuvent
être connectés comme un bus ou via des câbles de
dérivation depuis un tronçon de ligne commun vers un
segment de réseau. Des répéteurs peuvent être utilisés
pour diviser les segments de réseaux. Chaque répéteur
fonctionne comme un nœud au sein du segment sur
Danfoss A/S © 08/2017 Tous droits réservés.
Borne 53 : signal de référence de vitesse en
boucle ouverte (voir le
paramétre 16-61 Régl.commut.born.53).
Borne 54 : signal de référence de vitesse en
boucle ouverte (voir le
paramétre 16-63 Régl.commut.born.54).
Retirer le LCP (voir l'Illustration 5.11).
Retirer tout équipement facultatif couvrant les
commutateurs.
Régler les commutateurs A53 et A54 pour
sélectionner le type de signal. U sélectionne la
tension, I sélectionne le courant.
1
3
Commutateur de terminaison du bus
Commutateur A54
Commutateur A53
2
MG37K304
