Vue d'ensemble des produits
3.3 Étagère de commande
La platine de contrôle contient le LCP, une MDCIC et une carte de commande. Le LCP permet d'accéder à tous les
paramètres du système. La MDCIC est connectée à chaque module variateur via un câble plat et communique avec la carte
de commande. La carte de commande contrôle le fonctionnement des modules de variateur.
1
2
3
4
5
1 Support du LCP
2 Carte de commande (sous le couvercle)
3 Borniers de la carte de commande
4 Étiquette du système de variateur de haut niveau.
Voir l'Illustration 4.1.
5 Câbles à 44 broches de la carte MDCIC vers les
modules de variateur
6 Noyau de ferrite

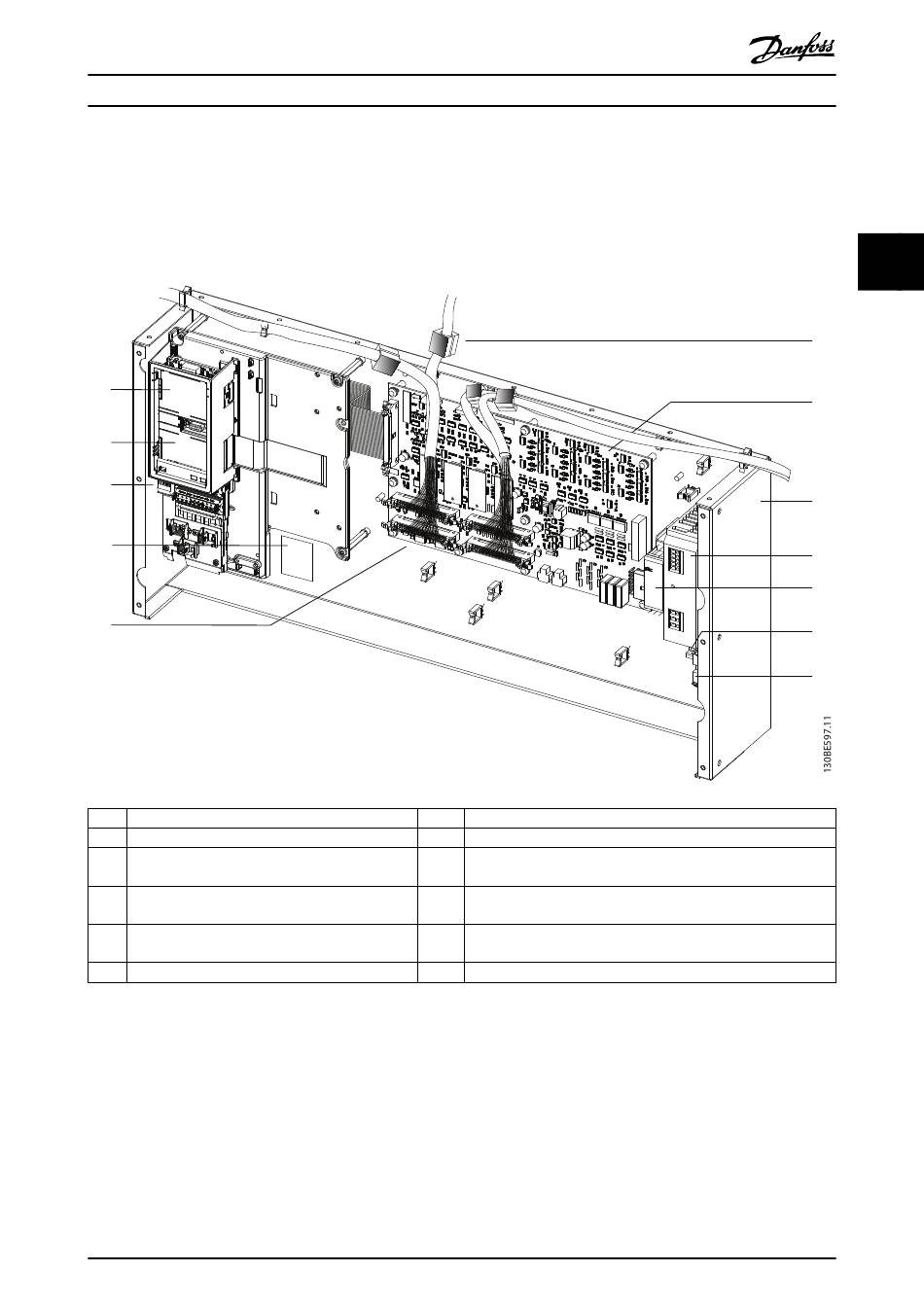

Illustration 3.2 Platine de contrôle
MG37K304
Guide d'installation
7 Carte MDCIC
8 Platine de contrôle
9 Alimentation en mode de commutation (SMPS). Noter qu'une
alimentation externe 230 V est nécessaire pour alimenter la SMPS.
10 Relais Pilz
11 Rail DIN
12 Bornier monté sur rail DIN
