Danfoss VLT Serie Guide D'installation page 78

Annexe
8.3.6 Connexions de l'étagère de commande
8 8
1 Support du LCP
2 Câble plat entre le LCP et la MDCIC
3 Câble à 44 broches au module de variateur 1 (à MK 111)
4 Câble à 44 broches au module de variateur 3 (à MK 113)
5 Carte de mise à l'échelle du courant
6 Connecteur STO
7 Relais STO

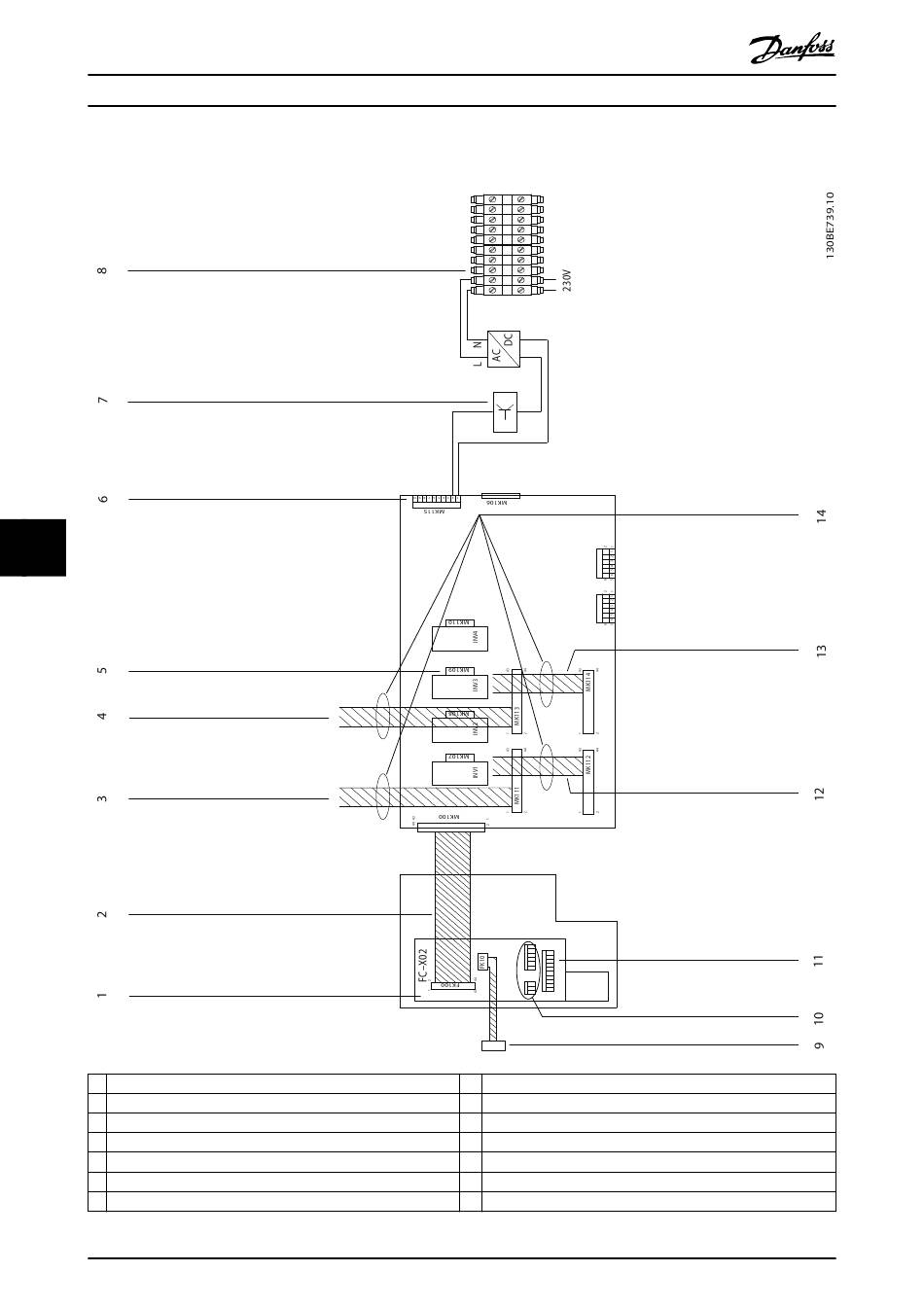

Illustration 8.6 Connexions de l'étagère de commande
76
®
VLT Parallel Drive Modules
8 Bloc de raccordement
9 Câble reliant le LCP monté à distance
10 Bornes d'E/S analogiques
11 Bornes d'entrée numériques
12 Câble à 44 broches au module de variateur 2 (à MK 112)
13 Câble à 44 broches au module de variateur 4 (à MK 114)
14 Noyaux de ferrite
Danfoss A/S © 08/2017 Tous droits réservés. MG37K304
