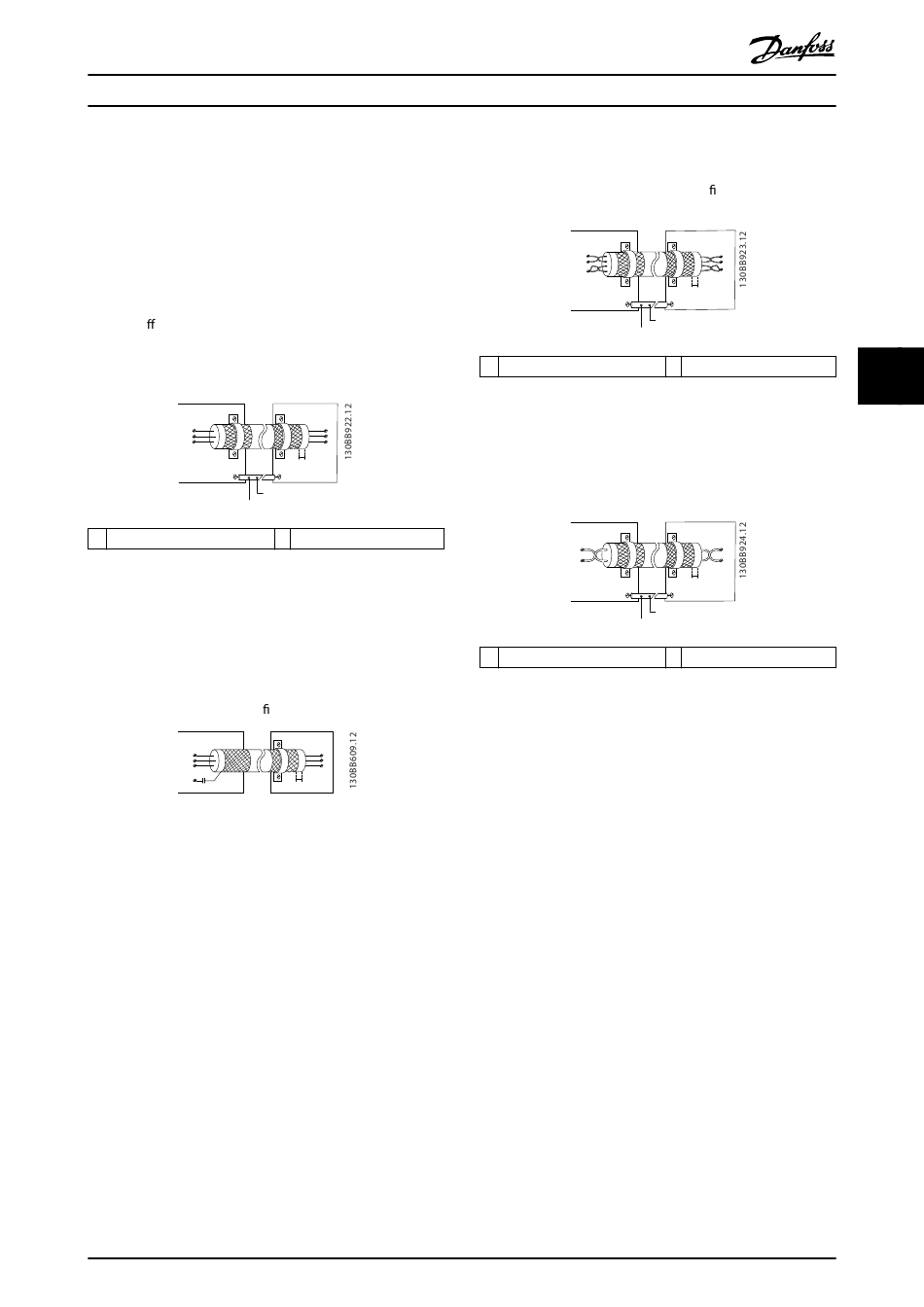

Installation électrique
5.12.2 Mise à la terre des câbles de
commande blindés
Blindage correct
La méthode généralement privilégiée consiste à sécuriser
les câbles de communication série et de commande avec
des étriers de blindage à chaque extrémité pour garantir le
meilleur contact de câble haute fréquence possible. Si le
potentiel de la terre entre le variateur de fréquence et le
PLC est di érent, du bruit électrique peut se produire et
nuire à l'ensemble du système. Remédier à ce problème en
installant un câble d'égalisation à côté du câble de
commande. Section min. du câble : 16 mm
PLC
PE
PE
1
2
1 Minimum 16 mm
2
(4 AWG)
Illustration 5.15 Blindage correct
Boucles de mise à la terre de 50/60 Hz
En présence de câbles de commande longs, des boucles
de mise à la terre peuvent se produire. Pour remédier à ce
problème, relier l'une des extrémités du blindage à la terre
via un condensateur 100 nF ( ls courts).
PLC
PE
100nF
Illustration 5.16 Éviter les boucles de terre
MG37K304
Guide d'installation
2
(4 AWG).
FC
PE <10 mm
PE
2 Câble d'égalisation
FC
<10 mm
PE
Danfoss A/S © 08/2017 Tous droits réservés.
Éviter le bruit CEM sur la communication série
Cette borne est reliée à la terre via une liaison RC interne.
Utiliser des câbles à paires torsadées a n de réduire l'inter-
férence entre les conducteurs.
FC
69
68
61
PE
PE
2
1 Minimum 16 mm 2
(4 AWG)
Illustration 5.17 Méthode recommandée pour éviter les bruits
CEM
La connexion à la borne 61 peut éventuellement être
omise :
FC
69
68
PE
PE
1
2
1 Minimum 16 mm
2
(4 AWG)
Illustration 5.18 Blindage sans borne 61
FC
69
68
61
PE <10 mm
PE
1
2 Câble d'égalisation
FC
68
69
PE <10 mm
PE
2 Câble d'égalisation
43
