Installation électrique
5.10.2.1 Types de bornes de commande

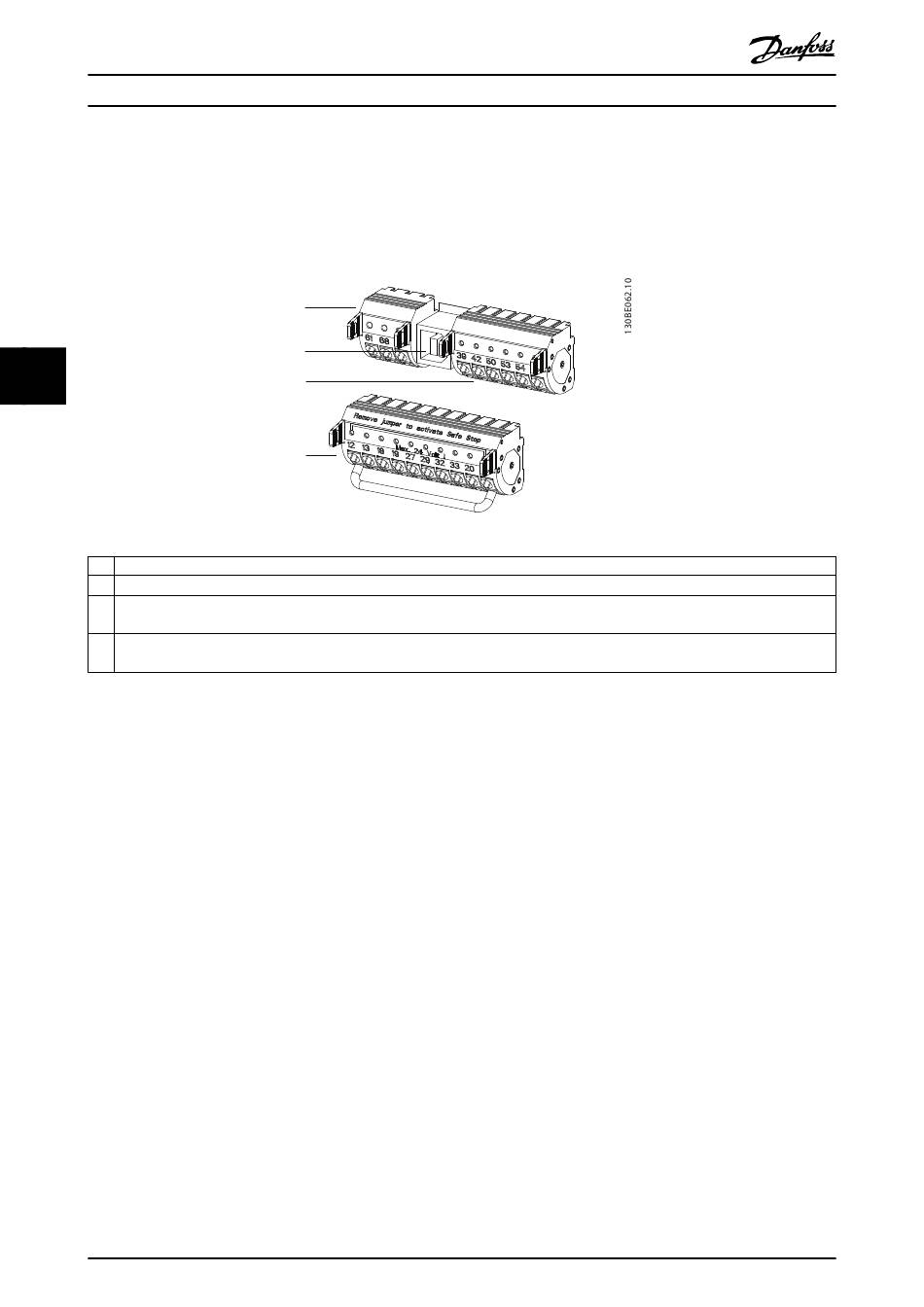

L'Illustration 5.9 montre les connecteurs amovibles du variateur de fréquence. Les fonctions des bornes et leurs réglages par
défaut sont résumés dans le Tableau 5.14. Voir l'Illustration 5.9 pour connaître l'emplacement des bornes de commande dans
l'unité.
5 5
1 Les bornes (+) 68 et (-) 69 permettent de raccorder la communication série RS485.
2 Port USB disponible avec le Logiciel de programmation MCT 10.
3 2 entrées analogiques, 1 sortie analogique, une tension d'alimentation de 10 V CC et des bornes communes pour les entrées et la
sortie.
4 4 bornes d'entrées digitales programmables, 2 bornes digitales programmables supplémentaires en entrée ou en sortie, une tension
d'alimentation des bornes de 24 V CC et une borne commune pour la tension de 24 V CC fournie en option par le client.
Illustration 5.9 Emplacement des bornes de commande
36
®
VLT Parallel Drive Modules
1
2
3
4
Danfoss A/S © 08/2017 Tous droits réservés. MG37K304
