Action
Si la valeur dépasse une limite, il est possible
de définir une action. Les actions suivantes sont
disponibles :
• Non actif
La pompe reste dans son état actuel. Utiliser ce
paramètre si l'on souhaite uniquement activer une
sortie de relais de signal lorsque la limite est
atteinte.
• Arrêter
La pompe s'arrête.
• Min.
La pompe réduit sa vitesse à la vitesse minimale.
• Max.
La pompe augmente sa vitesse au maximum.
• Vitesse définie par l'utilisateur
La pompe fonctionne à la vitesse définie par
l'utilisateur.
• Alarme et arrêt
Une alarme est déclenchée et la pompe s'arrête.
• Alarme et Min
Une alarme est déclenchée et la pompe diminue
la vitesse au minimum.
• Alarme et Max
Une alarme est déclenchée et la pompe
augmente la vitesse au maximum.
• Alarme et Vitesse définie par l'utilisateur
Une alarme est déclenchée et la pompe tourne à
la vitesse définie par l'utilisateur.
Texte Alarme et Avertissement
La fonction Limite dépassée définit
automatiquement un texte d'alarme/d'avertissement
basé sur les fonctions Paramètre mesuré et Limite
dépassée lorsque .
Le texte défini automatiquement peut être
remplacé en sélectionnant l'option de texte Alarme/
Avertissement Limite X dépassée.
La liste suivante présente les textes définis
automatiquement :
• Limite X dépassée
• Pression d'aspiration basse
• Pression de refoulement haute
• Haute pression
• Basse pression
• Température élevée
• Basse température
• Haut débit
• Bas débit
• Niveau haut
• Niveau bas
• Pression diff. élevée
• Pression diff. basse
• Conductivité élevée
Détection à l'arrêt
Activer cette fonction pour empêcher la pompe de
surveiller la limite lorsque la pompe est en état Arrêt.
Utiliser la fonction Délai de détection pour
permettre à la pompe de démarrer et
amener la valeur au-dessus de la limite
avant la détection.
Tempo. détection
Le réglage du délai détection garantit que le
paramètre surveillé reste au-dessus ou en dessous
de la limite définie pendant un laps de temps donné
avant que la fonction soit activée.
Réinit. délai
La réinitialisation du délai correspond à l'intervalle à
partir duquel le paramètre mesuré diffère de la limite
fixée (bande d'hystérésis comprise) jusqu'à ce que la
fonction soit rétablie.

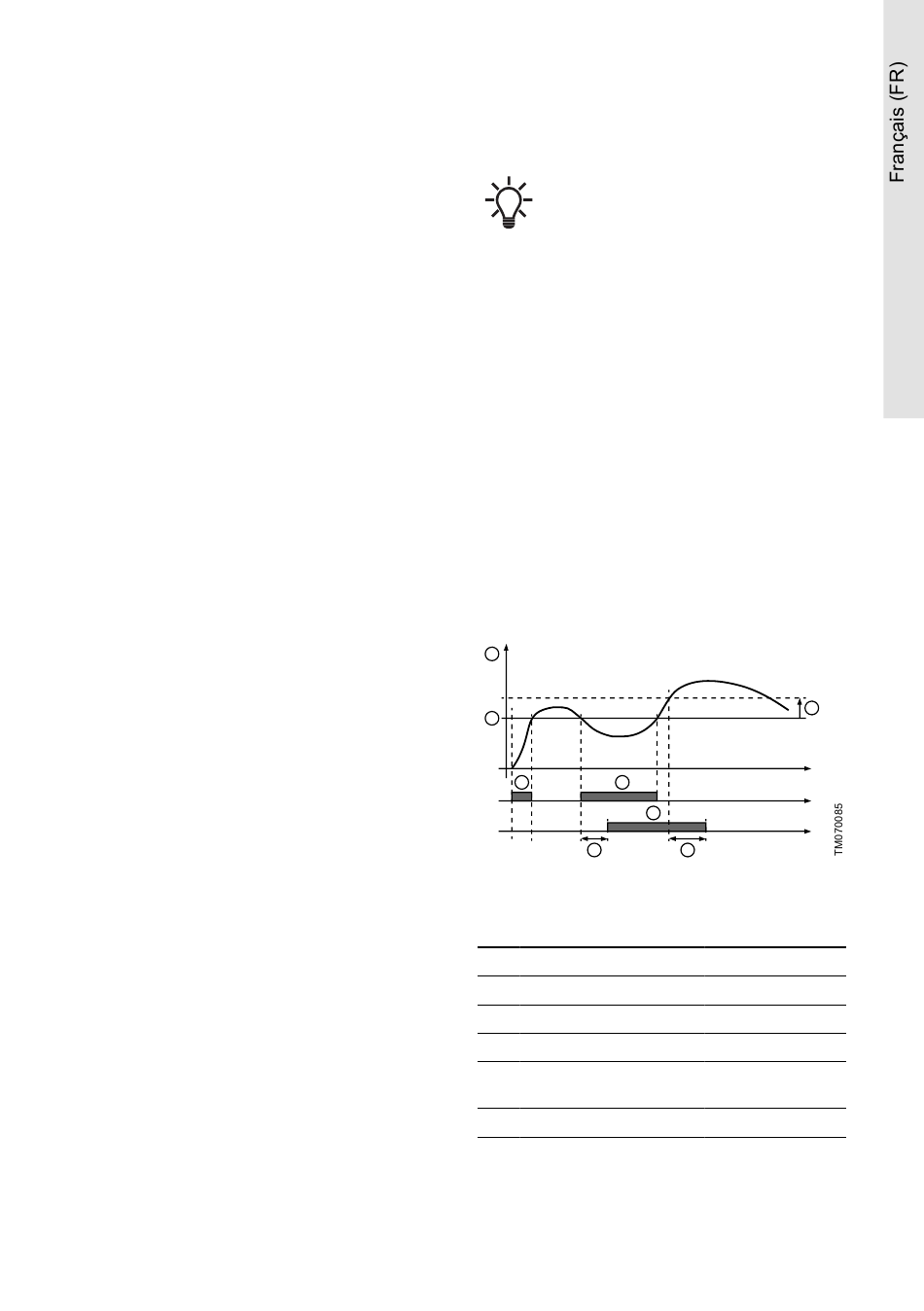

Exemple
La fonction permet de surveiller la pression de
refoulement de la pompe. Si la pression passe en
dessous de 5 bar pendant plus de 5 secondes, un
avertissement est émis. Si la pression est supérieure
à 7 bar pendant plus de 8 secondes, réinitialiser
l'avertissement de limite dépassée.
Y
1
2
4 4
A
5
X : Délai en secondes
Y : Pression en bar
Pos. Paramètre
1 Mesuré
2 Limite
3 Bande d'hystérésis
4 Lim. dépassée quand
5 Tempo. détection
3
X
6
Réglage
Pression ref.
5 bar
2 bar
en dessous de la
limite
5 secondes
