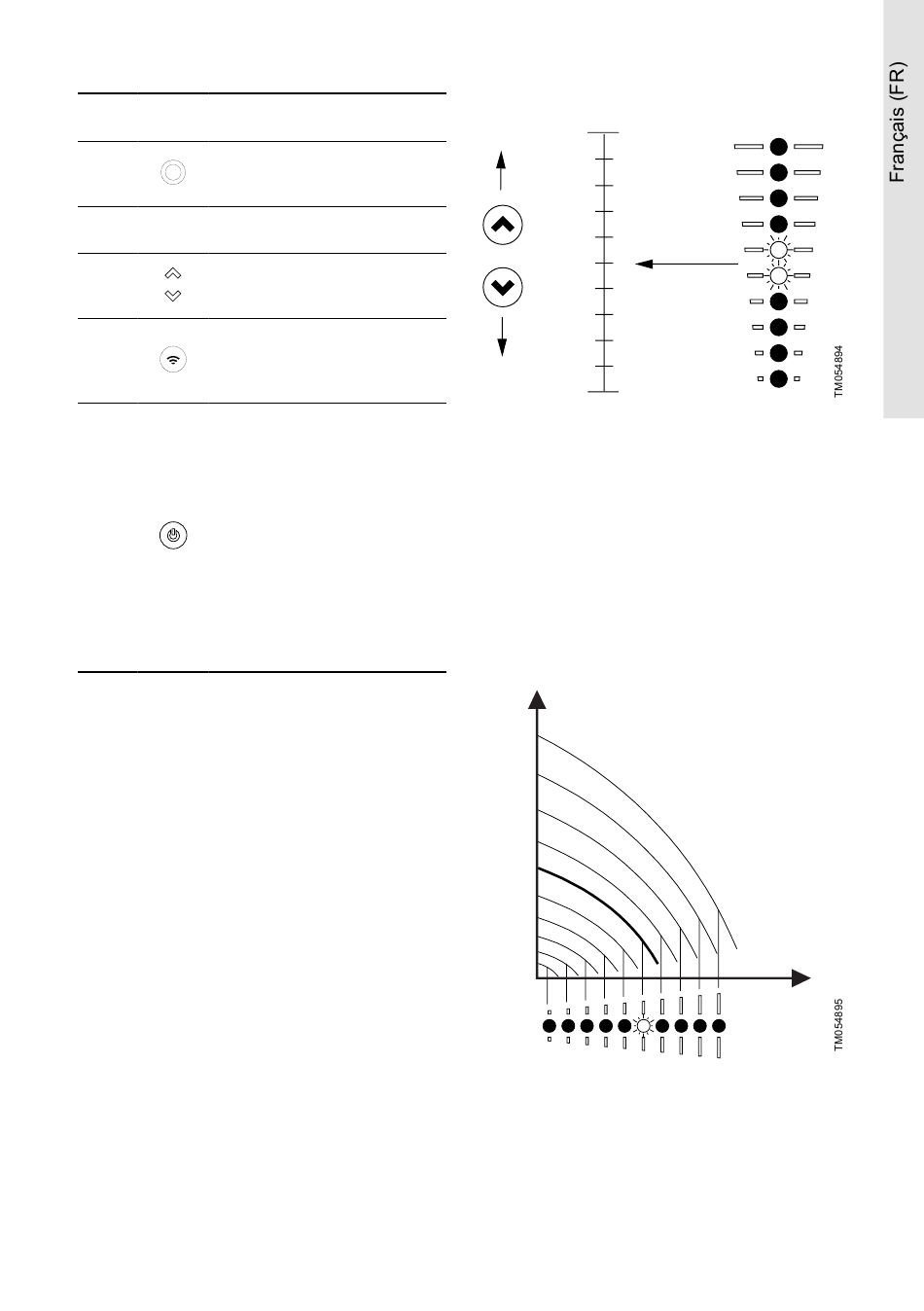

Grundfos TPE2 Notice D'installation Et De Fonctionnement page 45

Symbo-
Pos. Description
le
Grundfos Eye : Le voyant indi-
1 que l'état de fonctionnement du
produit.
Barres lumineuses pour indica-
2 -
tion du point de consigne.
Haut/Bas : Les boutons permet-
3 tent de changer le point de consi-
gne.
Communication :
Le bouton active la communica-
4
tion avec Grundfos GO et d'au-
tres produits du même type.
Marche/Arrêt : Appuyer sur la
touche pour que le produit soit
prêt à fonctionner ou pour dé-
marrer/arrêter le produit. Mar-
che : Si vous appuyez sur la tou-
che lorsque le produit est arrêté,
celui-ci démarre si aucune autre
5
fonction prioritaire n'a été acti-
vée. Arrêt : Si vous appuyez sur
la touche lorsque le produit tour-
ne, celui-ci s'arrête toujours.Lors-
que vous appuyez sur le bouton,
l'icône d'arrêt s'affiche en bas de
l'écran.
10.1.1 Réglage du point de consigne en mode
paramètre constant
Les consignes suivantes s'appliquent aux moteurs
réglés pour fonctionner avec le réglage Autre val.
const.
• Régler le point de consigne souhaité en appuyant
sur le bouton Haut ou Bas.
Les barres lumineuses vertes situées sur le panneau
de commande indiquent le point de consigne
sélectionné.
L'exemple suivant s'applique à une pompe ou un
moteur au sein d'une application où un capteur de
pression envoie un signal à la pompe ou au moteur.
Le capteur a été réglé manuellement ; la pompe ou le
moteur n'enregistre pas automatiquement un capteur
connecté.
Les barres lumineuses 5 et 6 sont activées, ce qui
indique une consigne souhaitée de 3 bars avec une
plage de mesure du capteur située entre 0 et 6 bars.
La plage de réglage est égale à la plage de mesure
du capteur.
1
6
3
0
10.1.2 Réglage du point de consigne en mode
courbe constante
• Régler le point de consigne souhaité en appuyant
sur les boutons Haut ou Bas.
Les barres lumineuses vertes situées sur le panneau
de commande indiquent le point de consigne
sélectionné.
Exemple: En mode Courbe constante, le régime
du moteur se trouve entre la vitesse maximale
et la vitesse minimale définie par Plage de
fonctionnement.
H
Max.
Min.
10.1.3 Réglage à la vitesse maximale
Le moteur ne doit pas être en mode de
fonctionnement Arrêt.
• Maintenir le bouton Haut enfoncé jusqu'à ce que
la barre lumineuse supérieure soit allumée et
commence à clignoter.
Q
45
