12. Réglage du produit
Vous pouvez régler les fonctions de régulation via
Grundfos GO, Grundfos GO Link ou le panneau de
commande HMI 300 ou 301.
• Si le nom d'une seule fonction est mentionné,
celle-ci concerne à la fois Grundfos GO Remote
et le panneau de commande.
• Si un nom de fonction est mentionné entre
parenthèses, il désigne une fonction du panneau
de commande avancé.
12.1 Moniteur d'énergie thermique
Variante pompe
TPE2, TPE2 D
TPE3, TPE3 D
Le compteur d'énergie thermique est une fonction de
surveillance qui calcule la consommation d'énergie
thermique dans une installation. La méthode
d'estimation du débit intégrée, nécessaire pour le
calcul, présente une imprécision de ± 10 % du
débit maximal dans la zone allant jusqu'à 10 % du
débit et jusqu'à 12,5 % de la hauteur manométrique
maximale. Les calculs sont basés sur de l'eau
à une température de 20 °C. Par ailleurs, les
mesures de température nécessaires au calcul ont
également une certaine imprécision en fonction du
type de capteur. C'est pourquoi, la valeur de l'énergie
calorifique ne peut pas être utilisée à des fins de
facturation. Toutefois, la valeur est parfaite à des
fins d'optimisation, pour éviter les surconsommations
causées par un déséquilibre dans l'installation.
Le compteur d'énergie calorifique nécessite un
capteur de température supplémentaire sur la
tuyauterie de départ ou de retour, selon l'endroit où
la pompe est installée.
Utiliser les entrées analogiques et/ou les entrées
Pt100/1000 pour mesurer les températures utilisées
pour le calcul du compteur d'énergie calorifique.
Les entrées utilisées ne doivent pas être réglées sur
Non actif et l'un des paramètres de mesure doit être
réglé sur Température 2.
60
Heat energy monitor
-
●
kWh
t
F

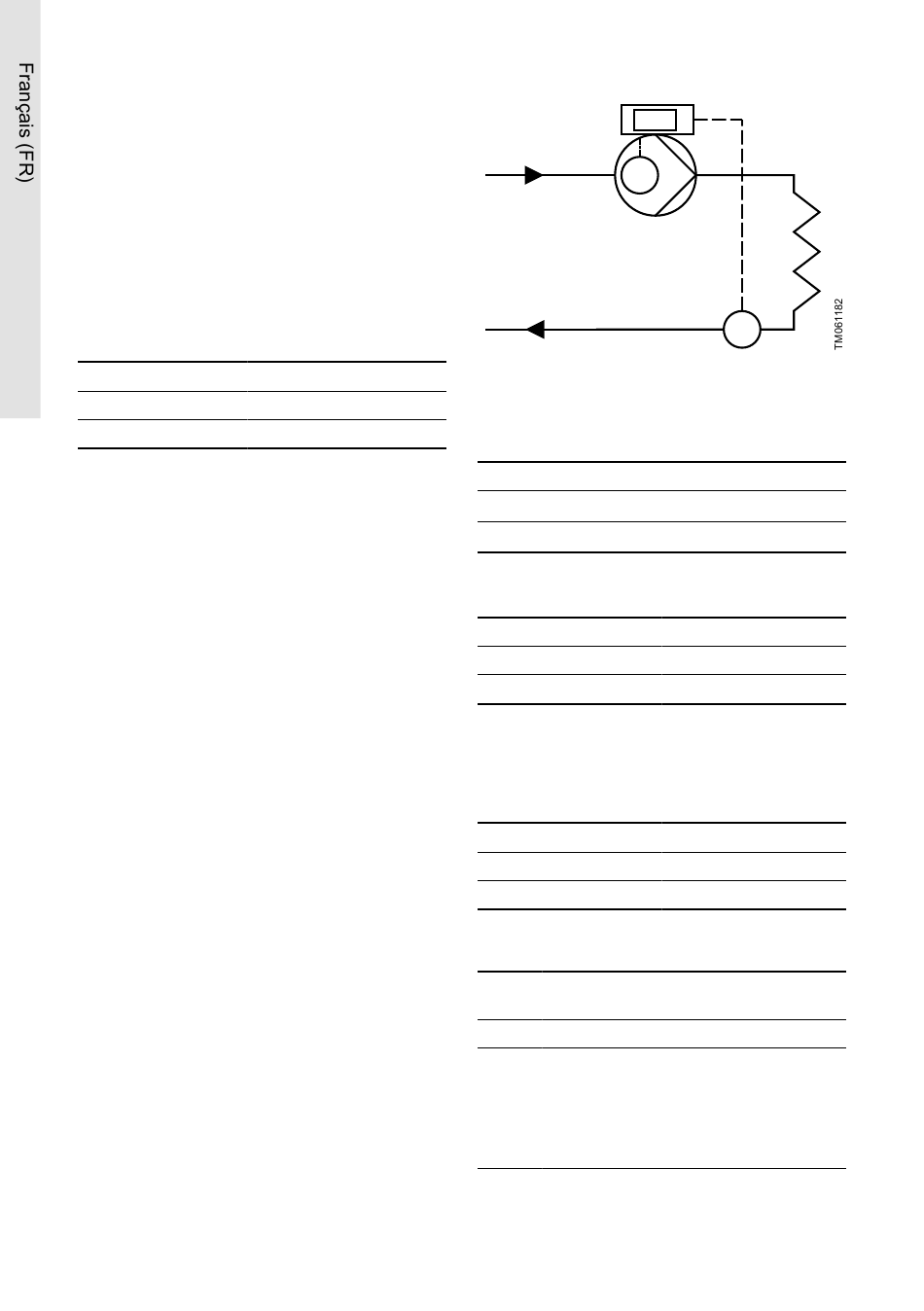

Exemple : pompe installée dans la tuyauterie de
départ et capteur de température supplémentaire
installé sur la tuyauterie de retour
Pos. Description
t
Température tuyauterie d'écoulement
F
t
Température tuyauterie retour
R
12.2 Point de consigne
Variante pompe
TPE2, TPE2 D
TPE3, TPE3 D
Une fois le mode de régulation choisi, régler le point
de consigne.
12.3 Mode de fonctionnement
Variante pompe
TPE2, TPE2 D
TPE3, TPE3 D
Modes de fonctionnement possibles
Le produit fonctionne selon le mode de ré-
Normal
gulation sélectionné.
Arrêt Le produit s'arrête.
Le produit tourne à la vitesse minimale. Il
est possible d'utiliser le mode courbe mini-
male dans les périodes où un débit mini-
Min.
mal est requis. Lorsqu'elle fonctionne se-
lon la courbe minimale, la pompe fonction-
ne comme une pompe non régulée.
t
R
Point de consigne
●
●
Mode fct
●
●
