Unité
Paramètre
Pression
Niveau
Débit pompe
Température du liquide
Autre paramètre
Signal électrique
Types de signaux disponibles :
• 0,5-3,5 V
• 0-5 V
• 0-10 V
• 0-20 mA
• 4-20 mA.
Plage capteur, valeur minimale
Régler la valeur minimale du capteur branché.
Plage capteur, valeur maximale
Régler la valeur maximale du capteur branché.
12.10.1 Réglage de deux capteurs pour une
mesure différentielle
Deux capteurs analogiques doivent être installés et
reliés électriquement pour mesurer un paramètre en
deux emplacements d'une installation.
Les paramètres de pression, de température et de
débit peuvent servir pour la mesure différentielle.
• Régler les entrées analogiques selon le
paramètre mesuré :
Capteur 1, pa-
Paramètre ramètre me-
suré
Pression, op- Pression
tion 1 d'entrée
Pression, op- Pression 1,
tion 2 ext.
Débit circula-
Débit
teur
Température
Température
1
Si vous voulez utiliser les modes de
régulation Press. diff const, Temp.
diff const ou Débit constant, vous
devez configurer les deux capteurs
comme Capteur de retour.
72
Unités disponibles
bar, m, kPa, psi, pi
m, pieds, pouces
3 3
m /h, l/s, yd /h, gpm
°C, °F
%
Capteur 2, pa-
ramètre me-
suré
Pression de
ref.
Pression 2,
ext.
Débit, externe
Température 2
12.11 Capteur direct Grundfos
Variante pompe Capteur direct Grundfos
TPE2, TPE2 D
TPE3, TPE3 D
Le Capteur direct Grundfos est un capteur numérique
qui détecte automatiquement la plage et l'unité.
Le Capteur direct Grundfos a toujours la capacité
de mesurer également la température du fluide. La
pompe détecte automatiquement la plage et l'unité du
capteur de température.
Pour plus d'informations sur les fonctions et les
paramètres mesurés par chaque capteur, voir les
sections relatives au capteur, à la température et à
la protection contre la marche à sec.

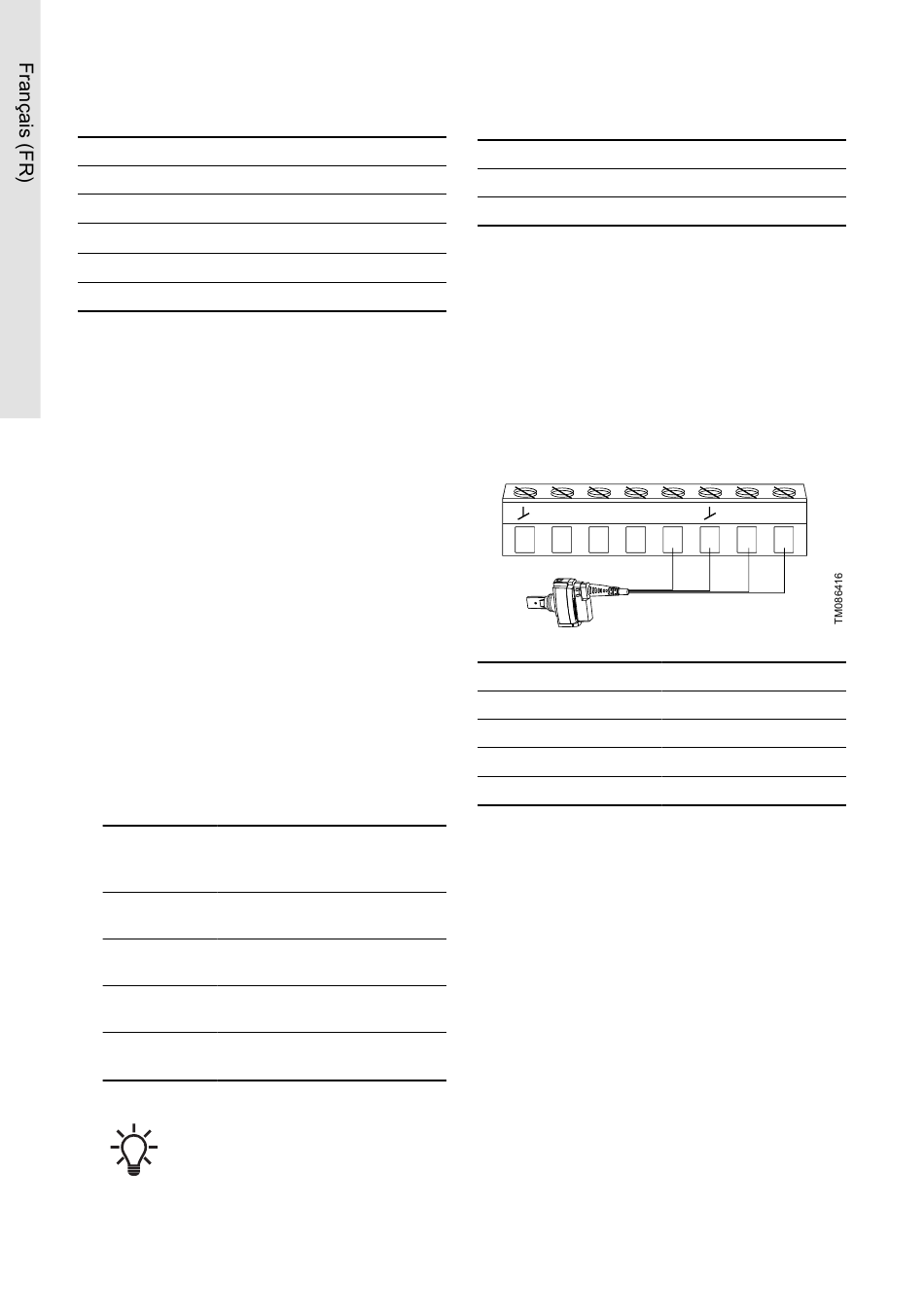

Exemple de câblage :
DI3 24V AI2
Désignation
A
B
C
D
Réglage par défaut
Voir paragraphe sur les réglages par défaut.
Informations connexes
12.28.23 Assistant installation circulateur
24. Réglages par défaut
12.11.1 Capteur
Fonction
Le capteur peut être réglé sur les fonctions
suivantes :
• Inactif
• Capteur retour
Le capteur est utilisé pour le mode de régulation
sélectionné.
• Influence du point de consigne
Le signal d'entrée sert à modifier le point de
consigne.
• Autre fonction
-
●
5V TX RX
A B C D
Couleur
Marron
Vert
Jaune
Blanc
