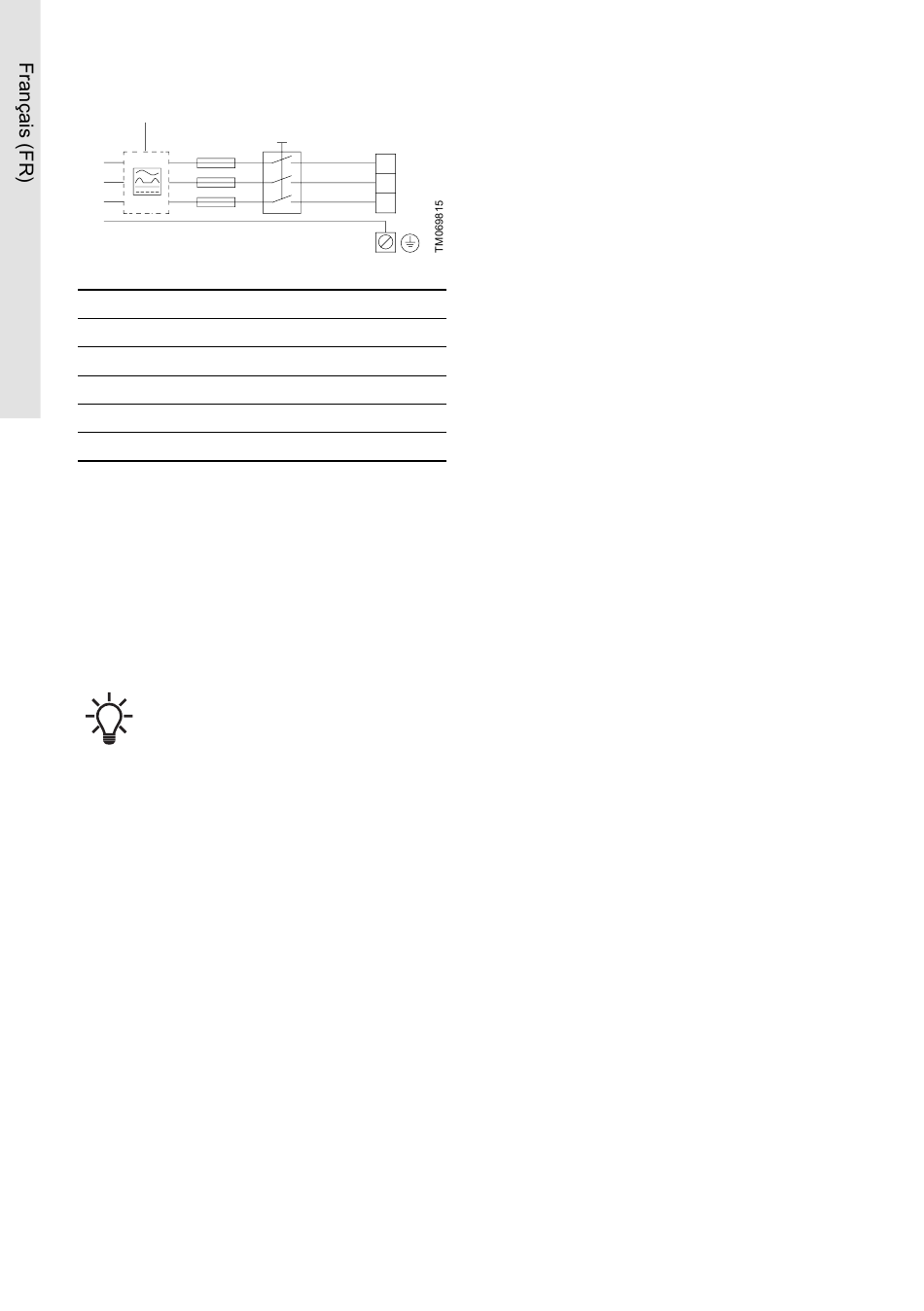

1
L1
L2
L3
PE
Pos. Description
1 Disjoncteur différentiel, type B.
L1 Phase 1
L2 Phase 2
L3 Phase 3
PE Terre de protection
7.3.8.2 Protection contre la surtension et la sous-
tension
La surtension et la sous-tension peuvent survenir en
cas d'alimentation électrique instable ou d'installation
défectueuse. Le produit s'arrête si la tension
sort de la plage autorisée. Le produit redémarre
automatiquement lorsque la tension revient dans
la plage autorisée. Le produit n'a besoin d'aucune
protection relais supplémentaire.
Le produit est protégé contre les
transitoires de tension conformément à la
norme EN 61800-3. Une protection
parafoudre externe est nécessaire dans
les endroits connaissant régulièrement des
phénomènes orageux.
Catégorie de surtension :
Le produit est approuvé pour la catégorie de
surtension III.

7.3.8.3 Protection contre la surcharge

Les réglages de protection courant moteur sont
fixés pour chaque modèle de moteur. Les réglages
garantissent que le moteur est protégé contre la
surchauffe dans tous les états de fonctionnement en
ce qui concerne la tension d'alimentation et la charge
de l'arbre, y compris un arbre bloqué.
Les moteurs sont équipés d'un régulateur de courant
et réagissent en réduisant la vitesse si la charge
de l'arbre s'élève de plus de 10 % par rapport à la
charge nominale.
Si la charge de l'arbre réduit la vitesse à la vitesse
minimale, le moteur s'arrête.
Une brusque augmentation du courant moteur
causée par un défaut pour lequel le pic du courant
moteur est supérieur de 60 % à la valeur nominale
entraîne l'arrêt du moteur en l'espace de 0,5 ms.
Le produit n'a besoin d'aucune protection
supplémentaire.
24

7.3.8.4 Protection contre la surchauffe

Le moteur est thermiquement protégé par une
mesure de température dans l'entraînement. Il peut
gérer le manque de circulation d'air dans le moteur
L1
si le carter du ventilateur est encrassé. Cela signifie
L2
également que la protection possède une mémoire
L3
de rétention intégrée.
Le délai entre le démarrage et l'arrêt en raison d'une
surchauffe est donc toujours plus long lors d'un
démarrage à une température moteur proche de la
température ambiante par rapport au redémarrage
après un arrêt dû à une surchauffe.
7.3.8.5 Protection contre le déséquilibre de phase
Le déséquilibre de phase doit être minimisé dans
l'alimentation. Les moteurs triphasés doivent être
raccordés à une alimentation électrique de qualité
CEI 60146-1-1, classe C. Cela préserve également
la durée de vie des composants.
