Grundfos TPE2 Notice D'installation Et De Fonctionnement page 71

1
2
3

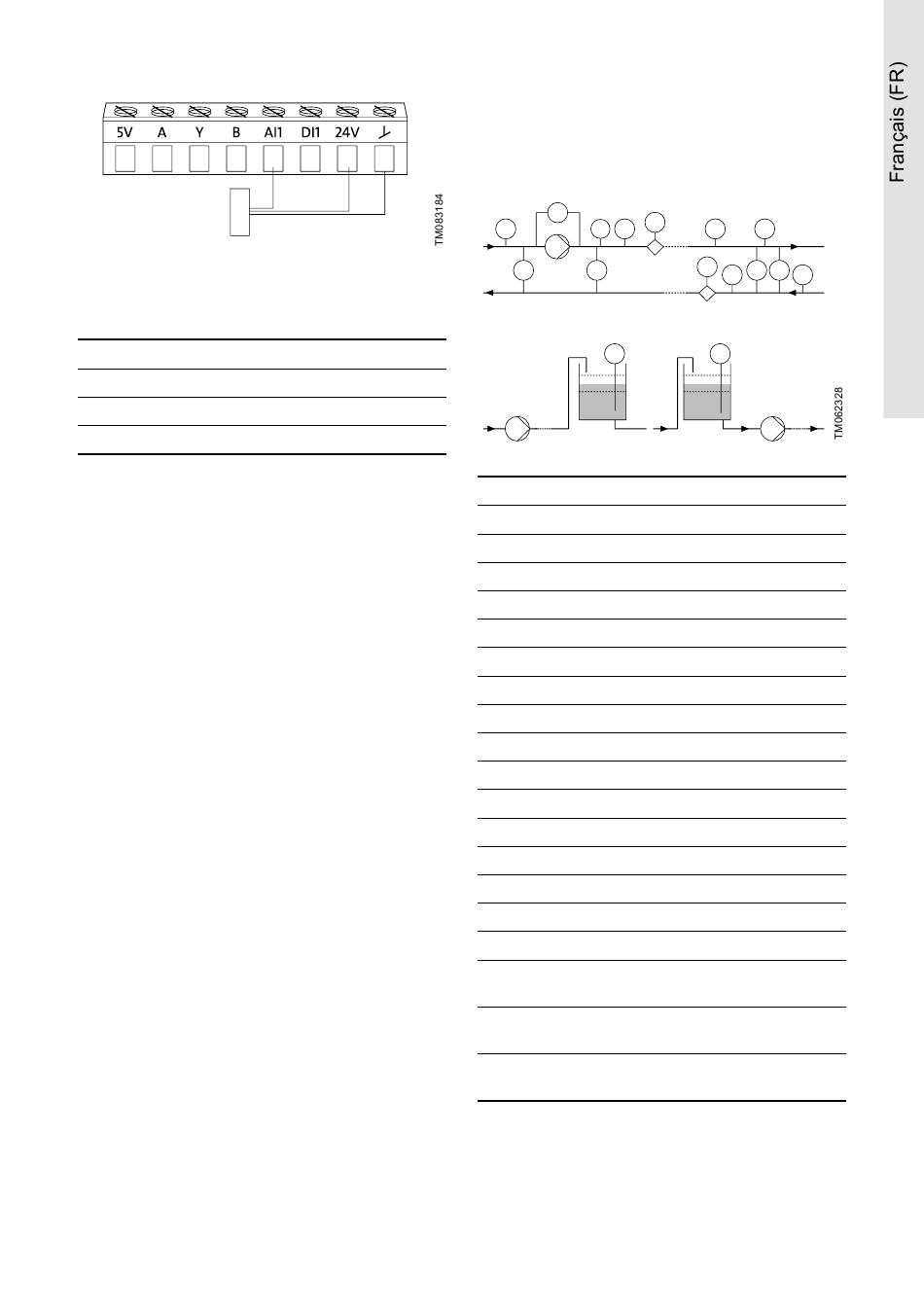

Influence du point de consigne, 0,5 - 3,5 V, 0-5 V,
0-10 V ; 0/4-20 mA
Pos. Description
1 Potentiomètre
2 PLC
3 Coffret de commande externe
Pour régler l'entrée, choisir les réglages ci-dessous :
Fonction
Il est possible de régler les entrées de ces fonctions :
• Non actif
• Retour capteur
Le capteur est utilisé pour le mode de régulation
sélectionné.
• Influence point consigne
Le signal d'entrée sert à modifier le point de
consigne.
• Autre fonction
L'entrée du capteur sert à mesurer ou à surveiller.
Paramètre mesuré
Sélectionner l'un des paramètres répertoriés ci-
dessous, à mesurer dans l'installation par le capteur
relié à l'entrée.
5
11
1 DPT 3 13
Q
PT
PT TT
2 4
DPT DPT
9
LT
Pos. Fonction Capteur/Paramètre mesuré
1 Pression d'entrée
2 Press diff, entrée
3 Pression de ref.
4 Press diff, sortie
5 Pression diff, circ
6 Pression 1, ext.
7 Pression 2, ext.
8 Press diff, ext.
9 Niv. réserv. stock
10 Niv. réserv. alim.
11 Débit circulateur
12 Débit, externe
13 Temp. du liquide
14 Température 1
15 Température 2
16 Temp. diff.
Non indi-
Temp. ambiante
qué
Non indi-
Conductivité
qué
Non indi-
Autre paramètre
qué
6 14
PT TT
12
8 16 15
7
Q
DPT DTT
PT TT
10
LT
