9.4 Température ambiante
9.4.1 Température ambiante pendant le stockage
et le transport
Minimum : -30 °C.
Maximum : 60 °C.
9.4.2 Température ambiante pendant le
fonctionnement
3 x 200-240 V
Minimum -20 °C
Maximum 40 °C
Le moteur peut fonctionner à la puissance nominale
de sortie (P2) à 50 °C, mais un fonctionnement
continu à une température plus élevée réduit sa
durée de vie. Si le moteur doit fonctionner à
température ambiante située entre 50 et 60 °C,
sélectionner un moteur surdimensionné. Contacter
Grundfos pour plus d'informations.
9.5 Pression de service ou test
Le test de pression a été effectué avec de
l'eau contenant des additifs anti-corrosifs à une
température de 20 °C (~ 68 °F).
Pression de
Niveau de
service
pression
[bar]
PN 6 6
PN 6 / PN 10 10
PN 16 16
9.6 Pression d'aspiration
Pour garantir un fonctionnement optimal et silencieux,
la pression d'aspiration (la pression de service) doit
être correctement ajustée. Voir le tableau en annexe.
Pour en savoir plus sur le calcul de pressions
d'aspiration particulières, contacter votre société
Grundfos ou voir le livret technique TP, TPD,
TPE, TPED, TPE2,TPE2 D, TPE3 et TPE3 D
sur le Grundfos Product Center (https://product-
selection.grundfos.com/).
9.7 Caractéristiques électriques
Voir paragraphe Caractéristiques techniques.
Pour obtenir les caractéristiques du moteur, voir sa
plaque signalétique.
9.8 Niveau de pression sonore
Voir paragraphe Niveau de pression sonore.
42
3 x 380-500 V
-20 °C
50 °C
Pression de test
[MPa] [bar] [MPa]
0,6 10 1,0
1,0 15 1,5
1,6 24 2,4
9.9 Environnement
Atmosphère non agressive et non explosive.
9.10 Altitude d'installation
L'altitude d'installation correspond à la hauteur au-
dessus du niveau de la mer du site d'installation.
Les produits installés jusqu'à 1 000 m d'altitude
peuvent fonctionner à plein régime.
• Modèle J : Le produit n'est pas adapté
à une utilisation sur des réseaux avec
mise à la terre en coin dans des
installations situées à plus de 2 000 m
d'altitude.
• Modèle K : Le produit n'est pas adapté
à une utilisation sur des réseaux avec
mise à la terre en coin.
Les moteurs peuvent être installés
jusqu'à 3 500 m d'altitude.
Les produits installés à plus de 1 000 m
d'altitude ne doivent pas fonctionner à
plein régime en raison de la faible densité
de l'air et du faible effet de refroidissement
qui en résulte.

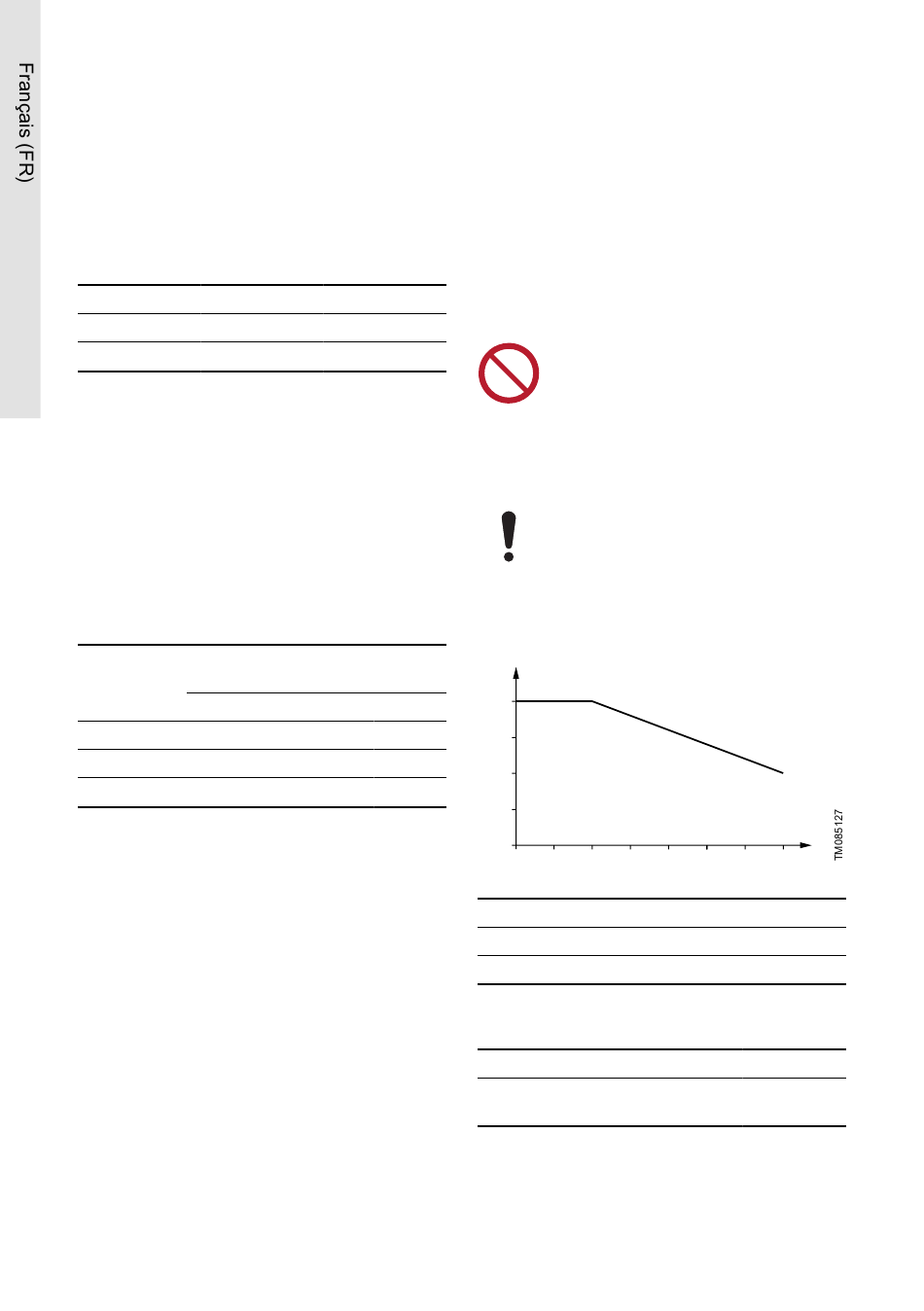

Le graphique montre la relation entre la puissance du
moteur (P2) et l'altitude.
P2[%]
100
90
80
70
60
0 500 1000 1500 2000 2500 3000 3500
Pos. Description
P2 Puissance utile du moteur [%]
X Altitude [m]
9.11 Humidité
Description
Humidité maximale (sans condensa-
tion)
Si l'humidité de l'air est élevée et supérieure à 85
%, ouvrir les orifices de purge de la bride côté
entraînement pour aérer le moteur.
X
Pourcentage
95 %
