12.16 Sortie analogique
Variante pompe
TPE2, TPE2 D
TPE3, TPE3 D
Les entrées et sorties disponibles dépendent du
module fonctionnel installé dans le moteur.
Module fonctionnel
FM110
FM310
FM311

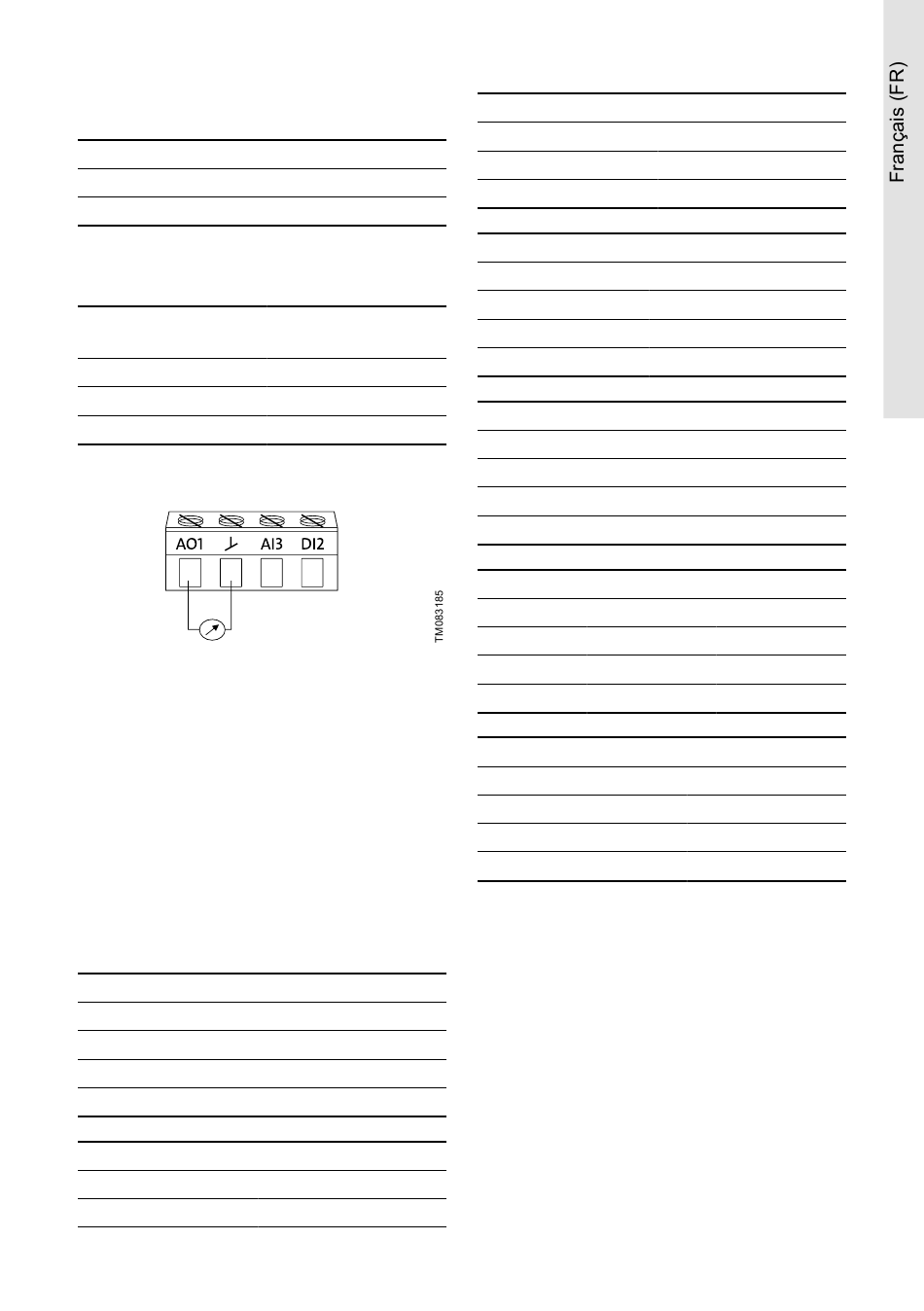

Exemple de câblage :
Sortie analogique, 0/4-20 mA, 0-10 V
La sortie analogique active les dispositifs de
commande externes pour lire certaines données de
fonctionnement.
Pour régler la sortie analogique, effectuer les
réglages suivants.
Signal de sortie
Types de signaux possibles :
• 0-10 V
• 0-20 mA
• 4-20 mA.
Fonction de la sortie analogique
Vitesse réelle
0 % 100 %
0 V 10 V
0 mA 20 mA
4 mA 20 mA
Valeur du capteur
Minimum
0 V
Sortie analogique
●
●
Sortie analogique
(Bornes AO, GND)
-
●
●
Maximum
10 V
Valeur du capteur
Minimum
0 mA
4 mA
Pt cons. obtenu
0 % 100 %
0 V 10 V
0 mA 20 mA
4 mA 20 mA
Charge moteur
0 % 100 %
0 V 10 V
0 mA 20 mA
4 mA 20 mA
Courant moteur
0 % 100 %
0 V 5 V
0 mA 10 mA
4 mA 12 mA
Fonction limite franchie
Sortie non active
0 V
0 mA
4 mA
Maximum
20 mA
20 mA
200 %
10 V
20 mA
20 mA
Sortie active
10 V
20 mA
20 mA
