6. Applications
Les pompes sont conçues pour faire circuler de l'eau
chaude ou froide au sein des bâtiments résidentiels,
institutionnels et industriels :
• systèmes de chauffage
• réseaux de chaleur
• systèmes de chauffage central pour les
immeubles
• systèmes de climatisation
• systèmes de refroidissement.
Par ailleurs, les pompes servent au transfert de
liquide et à l'adduction d'eau :
• systèmes de lavage
• installations d'eau chaude sanitaire
• systèmes industriels en général.
Pour garantir un fonctionnement optimal, la plage
de dimensions doit être comprise dans la plage de
performances de la pompe.
6.1 Liquides pompés
AVERTISSEMENT
Contact avec des liquides dangereux
Mort ou blessures graves
‐
Si une pompe a été utilisée avec un
liquide toxique, elle est considérée
comme contaminée. En pareil cas,
prendre les précautions qui s'imposent
pour éviter toute blessure lors du
fonctionnement de la pompe.
‐
Porter un équipement de protection
individuel.
Vous devez utiliser des liquides clairs, purs et
non agressifs, ne contenant aucune particule solide
ni fibre, qui pourrait attaquer chimiquement ou
mécaniquement la pompe.
Exemples :
• Eau d'une installation de chauffage central. L'eau
doit respecter les exigences imposées par les
normes relatives à la qualité de l'eau dans les
installations de chauffage.
• Liquides de refroidissement.
• Eau chaude sanitaire.
• Liquides industriels.
• Eau adoucie.
Le pompage de liquides ayant une densité et/ou une
viscosité cinématique supérieure à celle de l'eau aura
les effets suivants :
• Chute de pression considérable
• Chute des performances hydrauliques de la
pompe
• Augmentation de la consommation électrique
Si tel est le cas, équiper la pompe d'un moteur plus
puissant. En cas de doute, contacter Grundfos.
12
Les joints toriques EPDM montés d'origine sont
d'abord prévus pour l'eau.
Si l'eau contient des huiles minérales ou
synthétiques, ou si d'autres liquides que de l'eau sont
pompés, choisir des joints toriques adaptés.
7. Installation du produit
7.1 Emplacement
AVERTISSEMENT
Surface brûlante ou froide
Mort ou blessures graves
‐
Veiller à ce que personne ne puisse
entrer accidentellement en contact
avec les surfaces froides ou brûlantes.
Afin de conserver le marquage UL, des
exigences supplémentaires s'appliquent à
l'équipement. Voir paragraphe Installation
aux États-Unis et au Canada.
La pompe doit être installée dans un espace sec et
bien ventilé, et ne doit pas être exposée au gel.
En cas d'installation de pompes avec des trous
de boulon ovales (PN 6/10), utiliser des rondelles
comme indiqué dans la figure ci-dessous.
1

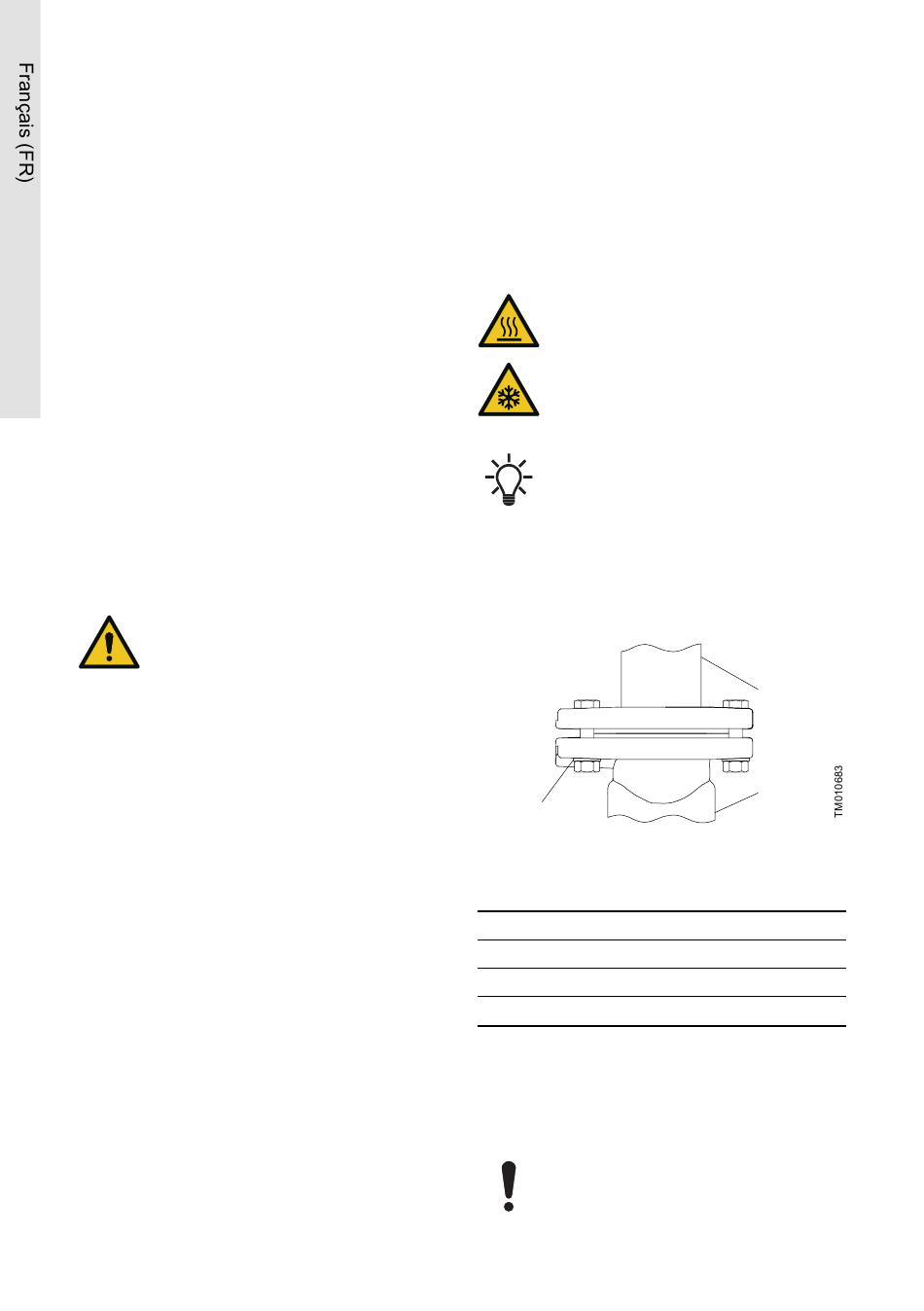

Utilisation de rondelles pour les trous de boulon
ovales
Pos. Description
1 Rondelle
2 Côté installation
3 Côté pompe
Les flèches sur le corps de pompe indiquent le sens
de circulation du liquide.
Les pompes équipées de moteurs inférieurs à 11
kW peuvent être installées dans la tuyauterie à
l'horizontale ou à la verticale.
Le moteur ne doit jamais se trouver en
dessous du plan horizontal.
2
3
