Les pompes équipées de moteurs 11 kW et plus
peuvent uniquement être installées dans la tuyauterie
à l'horizontale et le moteur à la verticale.
Toutefois, certaines pompes TP et TPE équipées de
moteurs de 11 kW et plus peuvent être suspendues
directement à la tuyauterie (à l'horizontale ou à la
verticale). Consulter le paragraphe sur les pompes
TP et TPE de 11 kW ou plus suspendues à la
tuyauterie.

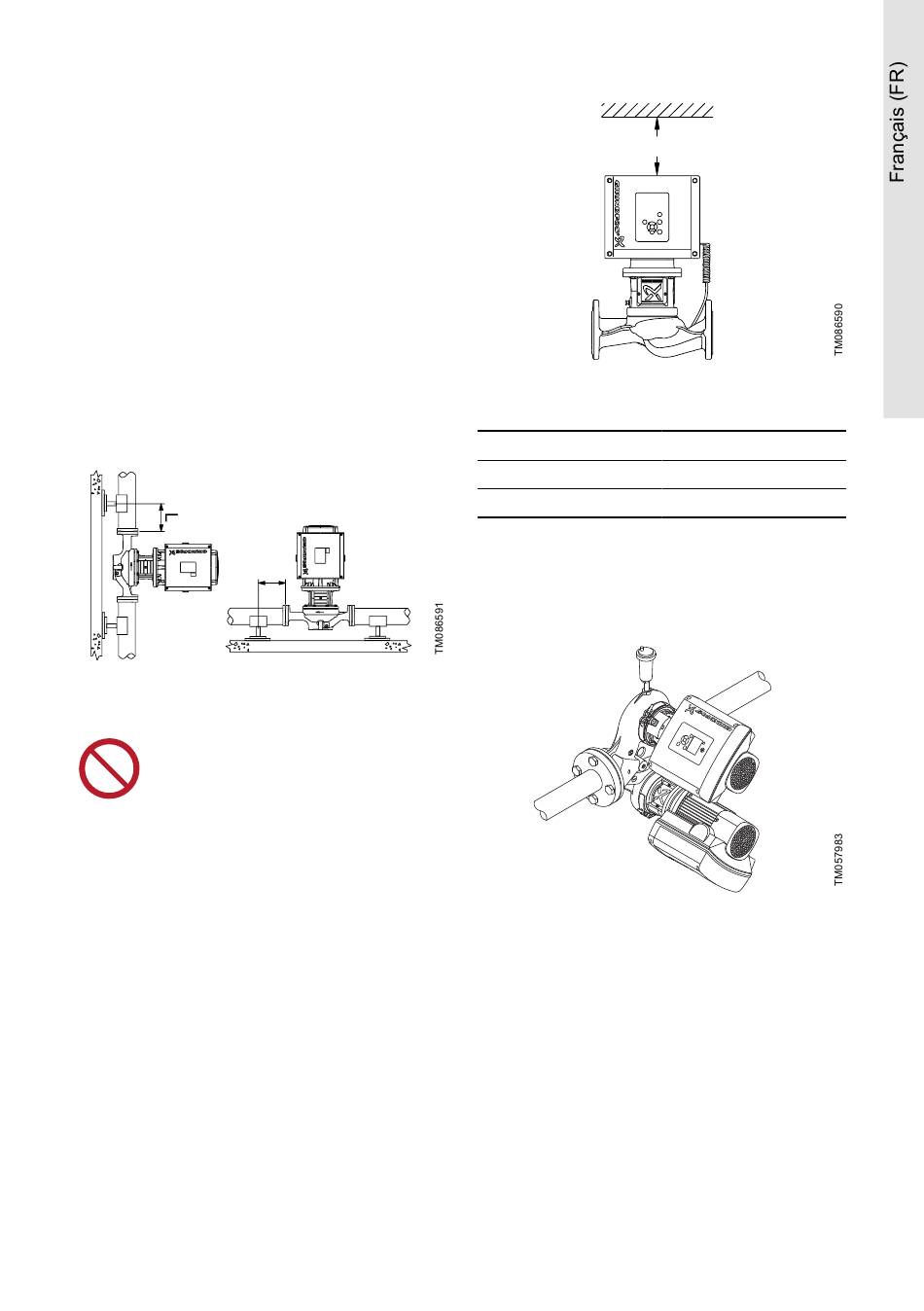

Dans les installations où la pompe est suspendue
directement à la tuyauterie, la pompe peut supporter
la longueur L de la tuyauterie sur ses deux côtés (L
inférieur à 3 x DN), voir la figure ci-dessous. Dans les
installations où la pompe est suspendue directement
à la tuyauterie, la pompe doit être soulevée et
maintenue dans la bonne position à l'aide de câbles
ou d'un matériel similaire, jusqu'à ce que les deux
brides de la pompe soient complètement attachées
aux brides de la tuyauterie.
Pompe suspendue directement à la tuyauterie
Le moteur ne doit jamais être installé en
dessous du plan horizontal.
Pour l'inspection et le retrait du moteur ou de la
tête de pompe, le dégagement suivant est requis au-
dessus du moteur :
• 300 mm pour les moteurs inférieurs ou égaux à
4,0 kW.
• 1 m pour les moteurs de 5,5 kW et plus.
L
A
Dégagement requis au-dessus du moteur
Taille du moteur
0,25 à 4,0 kW
5,5 kW et plus
Les pompes doubles montées sur tuyauterie
horizontale doivent être équipées d'une purge d'air
automatique située dans la partie supérieure du corps
de la pompe. La purge d'air automatique n'est pas
fournie avec la pompe.
Purge d'air automatique
Si la température du liquide est inférieure à la
température ambiante ou si la pompe est installée
à l'extérieur, de la condensation peut se former dans
le moteur pendant les périodes d'inactivité. Dans ce
cas, s'assurer que l'orifice de purge dans la bride du
moteur est ouvert et qu'il est orienté vers le bas.
A
≥ 300 mm
≥ 1 m
